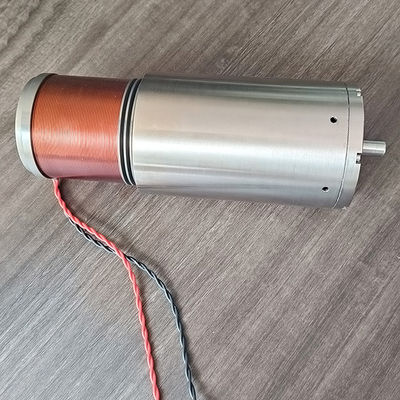

Yüksek Duyarlılıklı Tam Ev Ses Bobini Aktifleştiricisi Hafif Ağırlıklı VCM Ses Bobini Motoru
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9000 |
| Model numarası | VCAH0253-0120-00A |
| Min sipariş miktarı | 3 parça |
| Fiyat | $115-$150 |
| Ambalaj bilgileri | karton ambalaj vb. |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Anlaşılabilir |
Ürün ayrıntıları
| Ağırlık | Işık | Ömür boyu | 100 milyon kez |
|---|---|---|---|
| Parti Numarası | YET-YQDJ64 | Gerilim | 42.7V |
| Felç | 12 mm | Uzunluk | 109 mm |
| Vurgulamak | Yüksek duyarlılıklı tam ev ses bobini aktüatörü,Yüksek Duyarlılık Ses Bobini Motoru VCM,Hafif ağırlıklı ses bobini motoru VCM |
||
Ürün Açıklaması
Hafif Çıkış Tipi Ses Bobini Motoru Yüksek Hassasiyet Yüksek Hızlanma
Ürün Açıklaması:
Çıkış mili ses bobini motoru, Lorentz kuvveti ile elektromanyetik indüksiyon arasındaki etkileşime dayalı olarak tasarlanmış doğrusal bir hareket motorudur. Çıkış mili tipi ses bobinli motorun tasarım prensibi aşağıdadır:
1. Bobin ve Manyetik Alan: Çıkış mili tipi ses bobini motoru, sabit bir manyetik alan ve hareketli bir bobinden oluşur. Sabit bir manyetik alan genellikle kalıcı bir mıknatıs veya elektromıknatıs tarafından sağlanırken, bobin hareketli bir bileşenin etrafına sarılmış bir bobindir.
2. Lorentz kuvveti: Bir bobin aracılığıyla enerji verildiğinde, akım bobinin içinde sabit bir manyetik alanla etkileşime giren bir manyetik alan oluşturur. Lorentz'in kuvvet yasasına göre, elektrik akımı manyetik alanda bir kuvvete maruz kalarak bobinin hareket etmesine neden olur. Bobinin hareket yönü akımın yönü, manyetik alan ve bobinin konumu ile ilgilidir.
3. Hareket iletimi: Bobin, pistonlar, valfler, platformlar vb. gibi mekanik bir yapı aracılığıyla gerekli hareketli bileşenlere bağlanır. Lorentz kuvvetinin etkisi, bobinin düz bir çizgide hareket etmesine neden olur ve bu da bağlı hareketli bileşenlerin buna göre hareket etmesini sağlar.
4. Çift yönlü hareket: Çıkış mili tipi ses bobini motoru çift yönlü hareket gerçekleştirebilir, yani bobin hareketinin yönü, akımın yönü kontrol edilerek kontrol edilebilir. Bu, motorun bir eksen üzerinde ileri geri hareket etmesini sağlayarak hassas konumlandırma ve kontrol sağlar.
5. Kapalı döngü kontrolü: Daha yüksek doğruluk elde etmek amacıyla, bobinin konumunu gerçek zamanlı olarak izlemek üzere motora sensörler takılabilir. Bu geri bildirim bilgileri, motorun gerçek konuma göre ayarlanmasını sağlamak ve böylece daha doğru hareket kontrolü elde etmek için kapalı döngü kontrol sistemlerinde kullanılabilir.
Özellikler:
- Ürün Adı:Tam Yerleşik Ses Bobini Aktüatörü
- Konumlandırma Doğruluğu: ±0,1 mm
- Ağırlık: Işık
- Strok Uzunluğu: 12mm
- Gürültü: Düşük
- Çözünürlük: Yüksek
- Gerilim:42.7V
Teknik Parametreler:
| Ürün Adı | Tamamen Kapalı Ses Bobini Aktüatörü |
|---|---|
| Konumlandırma Doğruluğu | ±0,1 mm |
| Malzeme | Alüminyum Alaşım |
| Çalışma Sıcaklığı | -20°C~+80°C |
| Gerilim | 42.7V |
| Gürültü Seviyesi | ≤50dB |
| Ağırlık | Işık |
| Nominal Hız | 100Hz(RPM) |
| Strok Uzunluğu | 12 mm |
| Kurşun Tel | 109 mm |
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25°C'de(K) |
Toplam İnme (mm) |
Maksimum Gerilim (V) |
Geri EMF Sabiti (V/m/sn) |
Stator Çapı (mm) | Uzunluk (mm) |
Mil ucu dişi (mm) |
| VCAH0253-0120-00A | 253 | 46.5 | 12 | 42.7 | 16 | 53.95 | 109 | M5(İç) |
| VCAH0011-0070-00A | 11 | 3.6 | 7 | 26.2 | 4.9 | 31.5 | 38.9 | M3(Dış) |
| VCAH0013-0070-00A | 13 | 4.2 | 7 | 26.6 | 5.7 | 29 | 40.5 | M3(Dış) |
| VCAH0030-0100-00A | 30 | 7.2 | 10 | 24.9 | 5.2 | 37 | 47 | M3(Dış) |
| VCAH0040-0075-00A | 40 | 12.3 | 7.5 | 16.8 | 6.9 | 36 | 50 | ∮3 |
| VCAH0040-0240-00A | 40 | 6 | 24 | 44.5 | 8 | 41 | 83 | M3(İç) |
| VCAH0065-0140-00A | 65 | 24.6 | 14 | 27.6 | 16 | 44 | 75 | M3(İç) |
| VCAH0230-0110-00A | 230 | 100 | 11 | 34.2 | 37 | 71 | 117 | ∮10 |
Uygulamalar:
Bu Tamamen Muhafazalı Ses Bobini Aktüatörü, küçük, yüksek performanslı, hafif bir çözüm gerektiren doğruluk ve hassas uygulamalar için mükemmel bir çözümdür. Model VCAH serisi olup, bu aktüatör yüksek düzeyde koruma sağlayacak şekilde tasarlanmıştır. Şaft dışı ses bobini motoru yerleşik hareket şaftı ve hassas doğrusal yatak. Hareketli şaft, hafif, yüksek sağlamlık ve aşınma direncine sahip yüksek kaliteli malzemeden yapılmıştır. Dahili hareket şaftlı ve hassas doğrusal yataklı ses bobinli motor. Spor şaftı yüksek sertlikte ve aşınmaya dayanıklı malzemeden yapılmıştır. Hafiflik, kısa tepki süresi, yüksek frekans, yüksek hızlanma ve yüksek hassasiyet özelliklerine sahiptir. Yarı iletken hassas test valfinin akış kontrolü alanında yaygın olarak kullanılır, ayrıca yarı iletkenlerde, hassas test ve tespitte, valf akış kontrol alanlarında da yaygın olarak kullanılır, Modüler tasarım işlenebilir ve özelleştirilebilir.
