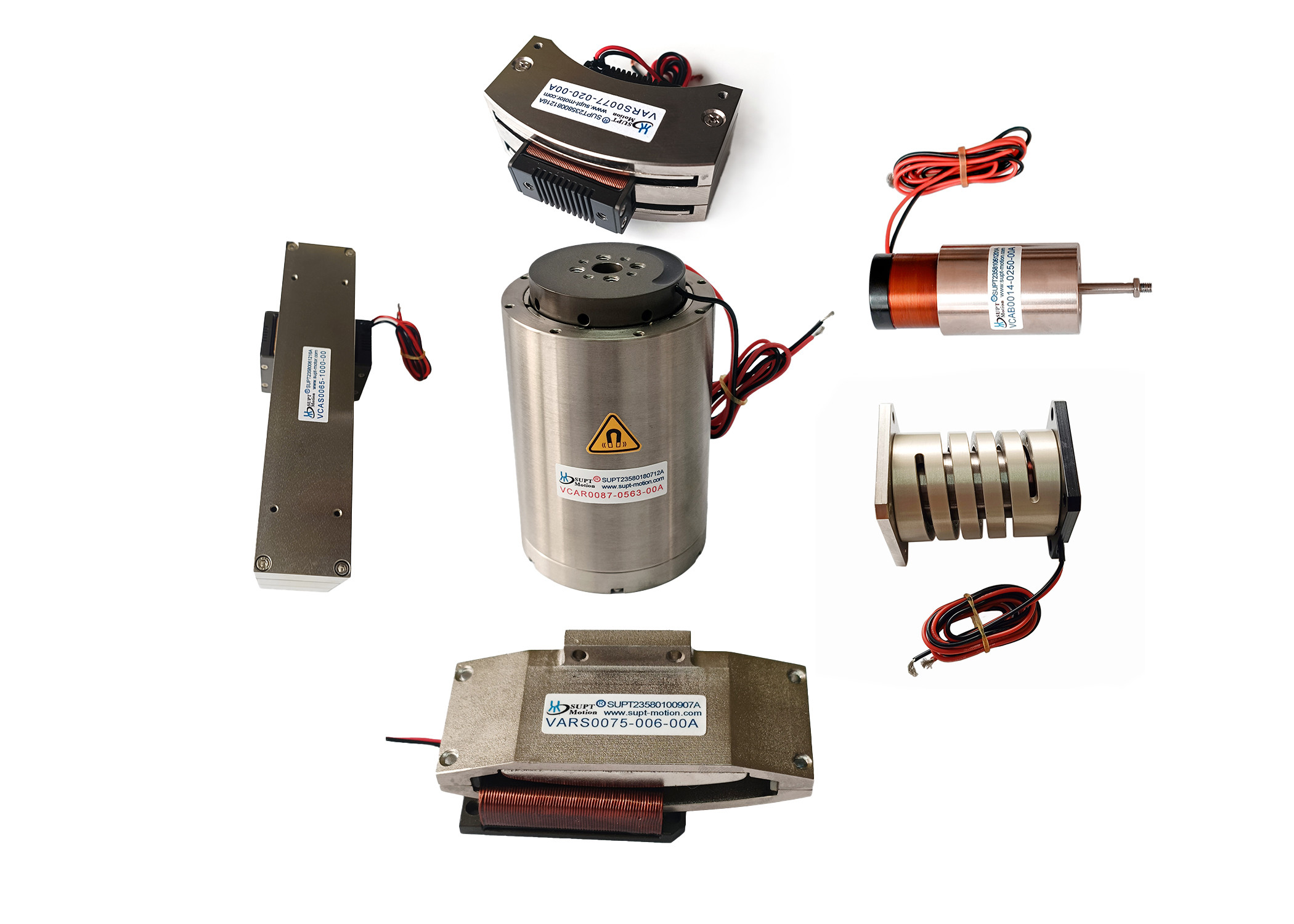

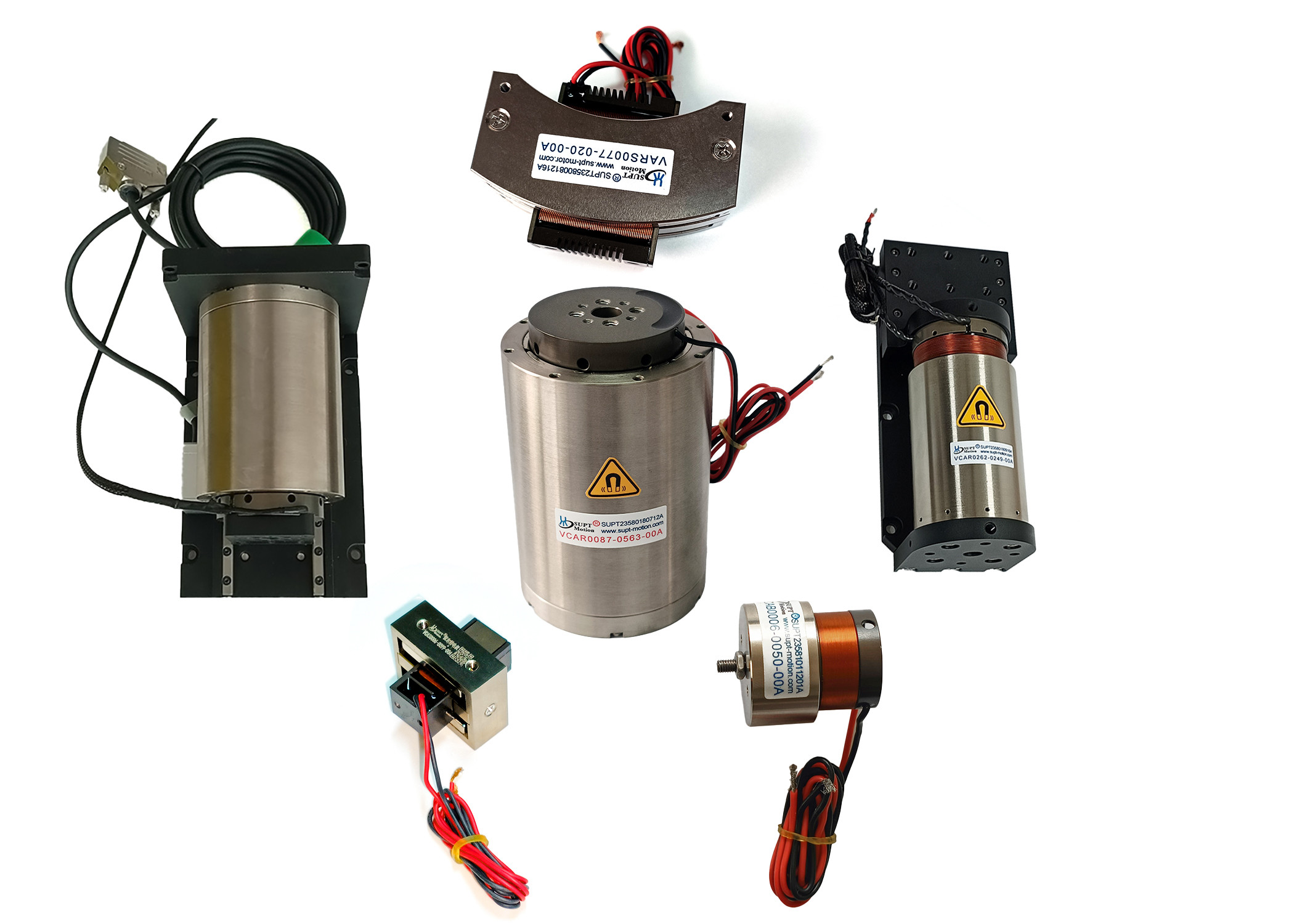

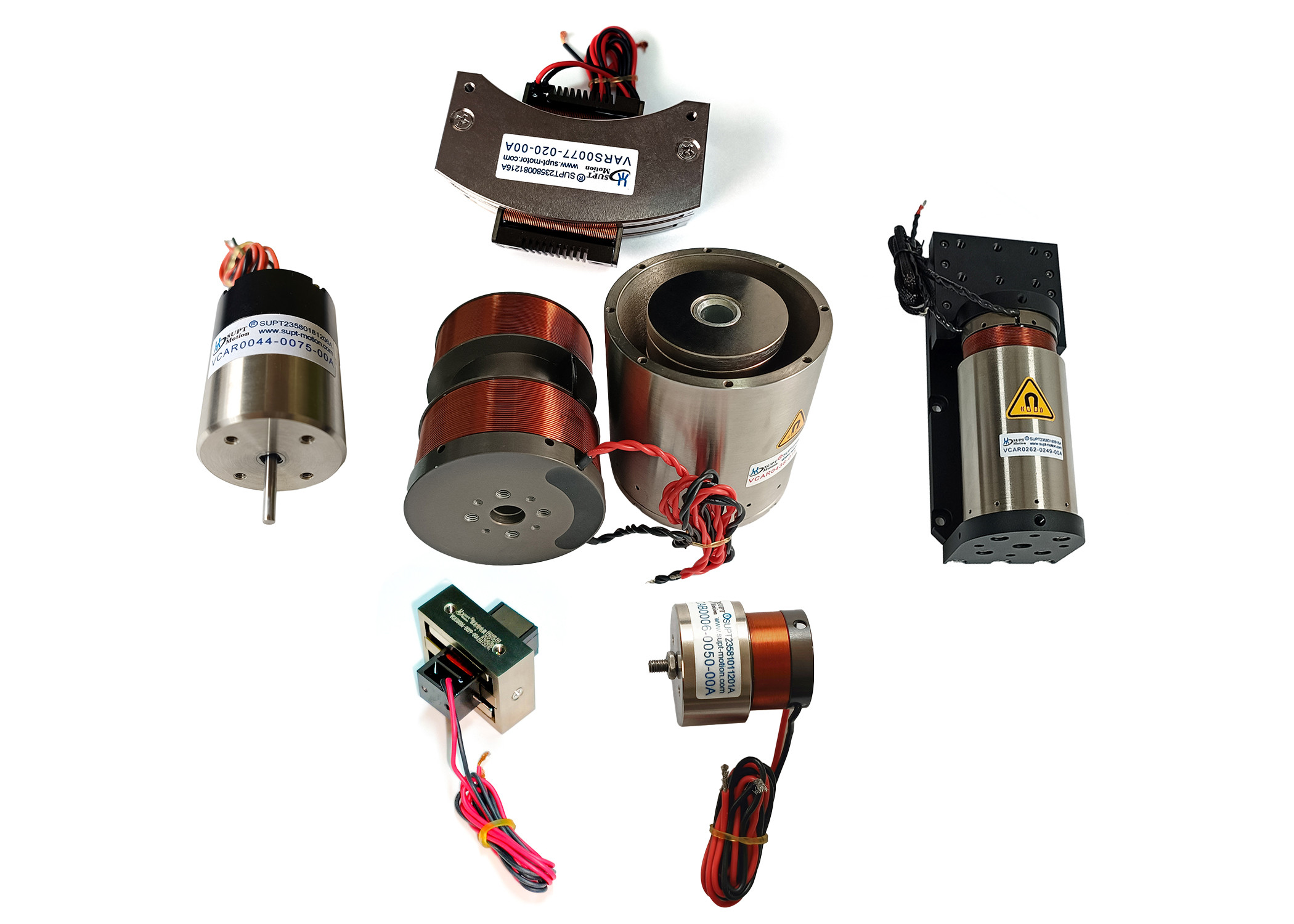

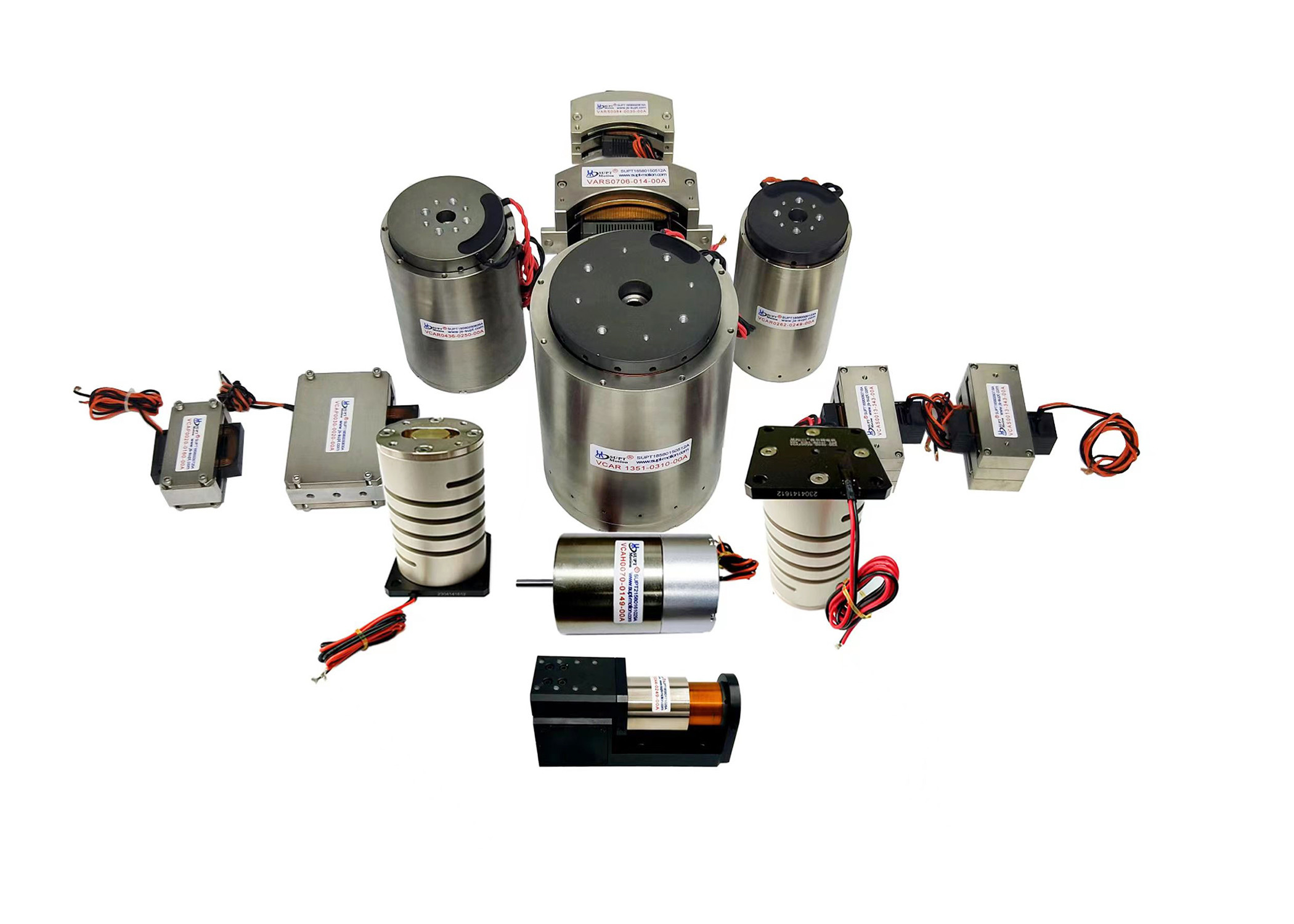

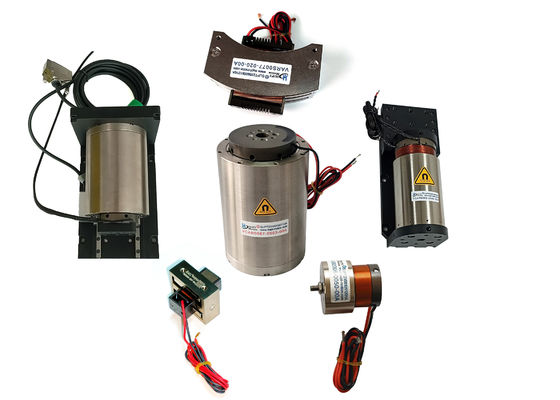

İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme

  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
  • Good Quality High Precision Voice Coil Motor Professional Customization
Menşe yeri Çin, Suzhou
Marka adı SUPT MOTION
Sertifika CE, ISO9001，CCC
Model numarası YET-YQDJ099
Min sipariş miktarı 1 adet
Fiyat $105-$185
Ambalaj bilgileri Özelleştirilmiş ambalaj vb.
Teslim süresi Genel 5-7 gün teslimat, hızlı 3-5 gün, müzakere edilecek toplu
Ödeme koşulları T/T
Yetenek temini Müzakere edilecek

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Batch Number YET-YQDJ13 Cost Low
Force High Item Mini Electric Motors
Maximum Speed 100mm/s Number 5000
Overall Dimension 200*400*404mm Port Shanghai voice coil motors
Temperature Range Wide Type Linear Motor
Usage BOAT, Car, Electric Bicycle,etc. Warranty 3months-1year
Weight Light
Vurgulamak

İyi Kaliteli Ses Bobine Motoru

,

Profesyonel özelleştirme ses bobini motoru

,

Yüksek hassasiyetli ses bobini motoru
Mesaj bırakın
Ürün Açıklaması

Ürün Tanımı:

Ses bobinli motor, doğrudan tahrik motorunun özel bir biçimidir (doğrudan tahrik, doğrudan tahrik motorunu doğrudan tahrik sisteminin kontrolü altındaki yükle bağlamayı ifade eder,yükün doğrudan sürüşünü elde etmek), basit yapı, küçük hacim, yüksek hız, yüksek hızlanma ve hızlı tepki özelliklerine sahiptir.

Ses bobine motor teknolojisinin hızlı gelişmesi ve yüksek hızlı ve yüksek hassasiyetli konumlandırma sistemleri için sürekli artan performans gereksinimleri ile,Ses bobine motorları sadece diskleri ve lazer kayıtları gibi hassas konumlandırma sistemlerinde yaygın olarak kullanılmıyor., aynı zamanda yüksek hızlanma ve yüksek frekanslı heyecan için birçok farklı formda.

Optik sistemlerde lenslerin konumlandırılması (tasarım), alet makinelerinde çok koordinatlı konumlandırma platformları; tıbbi ekipmanlarda hassas elektron tüplerinin ve vakum tüplerinin kontrolü;ve son etkilerin hızlı ve doğru konumlandırılması için esnek robotlarda, ses bobine motorları da etkili titreşim bastırma için kullanılır.





Ses bobini motorunun temel prensibi:


Bir manyetik alana yerleştirilen elektrikli bir iletken, ampere kuvvetin (F) etkisine maruz kalır.Kablo uzunluğu (L), ve manyetik alanın ve akımın göreceli yönü. (F=I * B * L * sinα, formülde α, teldeki akımın yönü ile B'nin yönü arasındaki açı, F, L'nin birimleri,Ben..., ve B sırasıyla N, m, A ve T'dir).

Ses bobine motoru sert bir manyetik akım devresinden, kalıcı bir mıknatıstan, bir hareket mekanizmasından ve tüplü bir bobinden oluşur.Kalıcı mıknatıs, uzayda tekdüze bir manyetik alan oluşturmak için katı bir manyetik akım devresine yerleştirilmiştirTüp şeklindeki sarmal hareket mekanizmasının etrafına sarılır ve sarmal enerjikleştirildiğinde hareket mekanizması manyetik alana maruz kalır.bobin ve mıknatıs arasındaki eksen boyunca bir kuvvet üreten.



Teknik parametreler:

1Silindirsel ses bobini motoru:

Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Bobinin ağırlığı
(g)		 Stator çapı (mm) Uzunluğu
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7



İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 0

2"Swinging arc-shaped voice coil motor:

Ürün modeli
En yüksek tork
(N-m)		 Sürekli tork
25°C (N-m)		 Toplam Yükleme
dereceler
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Bobinin ağırlığı ((g) Uzunluk
(mm)		 Genişliği
(mm)		 Yükseklik
(mm)
VARS0008-026-00A 0.08 0.05 26 6.4 0.05 11.7 35 39.8 36.1
VARS0017-090-00A 0.17 0.1 90 11.1 0.1 17.8 70 41.5 39
VARS0022-032-00A 0.22 0.12 32 15.5 0.16 21.5 60 60 36
VARS0042-040-00A 0.42 0.38 40 3.5 0.12 38 82 53.6 30.3
VARS0077-020-00A 0.77 0.63 20 6.7 0.24 66 75 50 30
VARS0084-030-00A 0.84 0.6 30 6.3 0.2 50.4 75 48.9 30.6
VARS0120-020-00A 1.2 0.5 20 8.4 0.67 65 81 73.4 32
VARS0350-060-00A 3.5 1.14 60 25.8 0.52 115 115 65 54.5
VARS0706-014-00A 7.1 2.1 14 52.4 1.03 225.5 115 65 54.5
VARS4520-030-00A 45.2 19 30 71.5 4.3 1350 ¢ 240   78

İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 1

3Doğrusal dikdörtgen ses bobini motoru:

Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Bobinin ağırlığı
(g)		 Uzunluk
(mm)		 Genişliği
(mm)		 Yükseklik
(mm)
VCAS0002-0498-00A 2.1 1.3 50 11.3 1.3 15 72 42.6 33
VCAS0002-0747-00A 2.1 1.3 74.7 11.3 1.3 15 100.5 42.6 37
VCAS0006-0030-00A 6.1 3.2 3 13.3 4.6 18.2 25.1 34.1 27
VCAS0006-0099-00A 6.1 3.2 10 13.7 4.6 18.2 33.5 34.1 26.9
VCAS0013-0343-00A 13 8 34.3 12.6 5.8 40 68.3 60 34.8
VCAS0065-1000-00A 65 22.4 100 28.7 9.7 135 170 59.6 81.9

 İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 2

4"Yatay ses bobine motoru:

Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Uzunluk
(mm)		 Genişliği
(mm)		 Yükseklik
(mm)
VCAP0020-0068-00A 20 5.5 6.8 8.2 4.4 39 50 21.5
VCAP0020-0160-00A 20 5.3 16 27.6 4.4 59 50 22.5
VCAP0030-0020-00A 30 12.3 20 24.3 10.5 80 74 25
VCAP0100-0020-00A 100 47 4 41.2 80.1 110 105 51

İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 3

5Çıktı şaftı tipi ses bobini motoru:

VCAHSeri:

Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Stator çapı (mm) Uzunluğu
(mm)		 Çubuk ucundaki iplik
(mm)
VCAH0253-0120-00A 253 46.5 12 42.7 16 53.95 109 M5 (iç)
VCAH0011-0070-00A 11 3.6 7 26.2 4.9 31.5 38.9 M3 (Dış)
VCAH0013-0070-00A 13 4.2 7 26.6 5.7 29 40.5 M3 (Dış)
VCAH0030-0100-00A 30 7.2 10 24.9 5.2 37 47 M3 (Dış)
VCAH0040-0075-00A 40 12.3 7.5 16.8 6.9 36 50 ¥3
VCAH0040-0240-00A 40 6 24 44.5 8 41 83 M3 (iç)
VCAH0065-0140-00A 65 24.6 14 27.6 16 44 75 M3 (iç)
VCAH0230-0110-00A 230 100 11 34.2 37 71 117 ¥10

İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 4

VCABSeri:

Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Bobinin ağırlığı
(g)		 Stator çapı Çubuk ucundaki iplik
(mm)
VCAB0005-0039-00A 5 1.5 3 5.4 0.9 23 29.5 M2 ((Dış)
VCAB0005-0050-00A 5 2.2 3.9 14.5 3.1 27 31.5 M2.5 (dış)
VCAB0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 M3 (Dış)
VCAB0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 M3 (Dış)
VCAB0015-0127-00A 15 4.9 12.7 21.5 4.1 12.5 30.5 Çubuk ¥4.8
VCAB0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 M3 (Dış)
VCAB0022-0448-00A 22 11.4 44.8 14.3 4 52 48 M3 (iç)
VCAB0032-0050-00A 32 8.9 5 29.3 7.1 48 40 M3 (iç)
VCAB0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 M3 (Dış)
VCAB0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 M3 (iç)
VCAB0035-0105-00A 35 15.6 10.5 11.9 5 91 50 M3 (iç)
VCAB0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 M3 (iç)
VCAB0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 M3 (iç)
VCAB0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 M3 (Dış)
VCAB0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 M3 (iç)
VCAB0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 M3 (iç)
VCAB0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 M3 (iç)
VCAB0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 Çubuk ¥10
VCAB0088-0191-00A 88.5 23.2 19.1 29.9 8 162 50.8 M3 (iç)
VCAB0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 M3 (iç)
VCAB0113-0089-00A 113 35 8.9 31 17.5 125 73 Çubuk ¢8
VCAB0262-0112-00A 262 111 11.2 35.1 41 285 71 Çubuk ¥10
VCAB0262-0249-00A 262 112 24.9 28.2 26 785 66 Çubuk ¢8
VCAB0294-0498-00A 294 56.8 49.8 114 24.5 685 93 Çubuk ¥10
VCAB0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 Çubuk ¥10
VCAB0436-0250-00A 436 167 25 31.6 37.2 775 78.4 Çubuk ¥10
VCAB0445-0300-00A 445 185 30 33 35 920 76.2 Çubuk ¥10

İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 5

6Ventilatör ses bobini motoru:

 İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 6

7Esnek titreşimli ses bobini motoru:

İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 7İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 8

8İç delikli ses bobini motoru:

Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Stator çapı (mm) Uzunluğu
(mm)		 Çukur çapı
VCAD0075-0160-00A 75 23 16 33 17 54 51 ₹20
VCAD0120-0200-00A 120 53 20 78 53 85 75 ₹53
VCAD0220-0110-00A 220 100 11 35 35.8 71 64 25 sterlin.4

İyi Kalite Yüksek Hassasiyetli Ses Bobine Motoru Profesyonel Özelleştirme 9

Tabii ki, lineer motorlar ve sürücüler gibi ses bobine motorları için de parametreler vardır.
