Yüksek Yanıtlı Mikro VCM Ses Bobin Motor Aktifasyonu titreşim mikroskop platformu için
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001 |
| Model numarası | VCAR serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $180 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Türü | lineer ses bobin motoru | Ürün modeli | VCAR0014-0250-00A |
|---|---|---|---|
| Tepe Kuvveti | 14N | Maksimum voltaj | 26.5V |
| Felç | 25 mm | Bobinin ağırlığı (g) | 35 |
| Maliyet | Düşük | Koruma Özelliği | Tamamen Kapalı |
| Yaşam süresi | Uzun | Ürün | Mini Elektrik Motorları |
| Vurgulamak | Mikro VCM Ses Bobine Motor Aktifleştiricisi,Mikroskop VCM Ses Bobin Motor Aktifleştiricisi,Vibration VCM Voice Coil Motor Actuator (Hızlandırma VCM Ses Bobin Motor Aktif) |
||
Ürün Açıklaması
Ürün Tanımı:
VCAR serisi silindirli aktüatörler piyasanın neredeyse %80'ini oluşturuyor. Yüksek hızlanma oranları ile yüksek bir kuvvet üretebiliyorlar.VCAR Serisi Aktuatörleri Uygulamalar, valf Aktuatörleri içerirZ Eksi seç ve yerleştir, küçük doğru pozitif hareket ölçüm pompaları ve hem titreştirici hem de aktif titreşim dümper sistemi.
Minyatür VCM ses bobine motoru, titreşimli mikroskop aşamalarında çok çeşitli uygulamalarda kullanılır. Hızlı tepkisi, yüksek doğruluğu ve sürtünme olmayan doğrusal hareketi ile,VCM ses bobine motorları titreşim kontrolü ve mikroskop aşamalarının yüksek hassasiyetli konumlandırılması için idealdir.
Titreleme mikroskop aşamalarında minyatür VCM ses bobine motorları için ana uygulamalar:
Mikroskop aşamaları için odaklama modülü olarak lens veya örnek aşamasını optik eksen yönünde sürerek yüksek hassasiyetli odak ayarına ulaşmak için kullanılabilir.
Mikroskobik görüntüleme odaklamanın sıkı gereksinimlerini karşılamak için nanometre yer değiştirme kontrolünü elde edebilir.
VCM'nin yüksek dinamik performansını kullanarak, görüntüleme istikrarını korumak için örnek aşamasının küçük titreşimlerini gerçek zamanlı olarak telafi edebilir.
Kapalı döngü geri bildirim sistemi, çevresel titreşimlerin mikroskopik görüntüleme kalitesine etkisini önemli ölçüde azaltarak hızlı yanıt ve ayar sağlar.
VCM, mikroskobun örnek aşamasını veya merceğini yatay veya dikey yönde hızlı bir şekilde taramak için kullanabilir ve yüksek çözünürlüklü görüntü dikişini veya 3 boyutlu görüntülemeyi mümkün kılar.
Özellikleri:

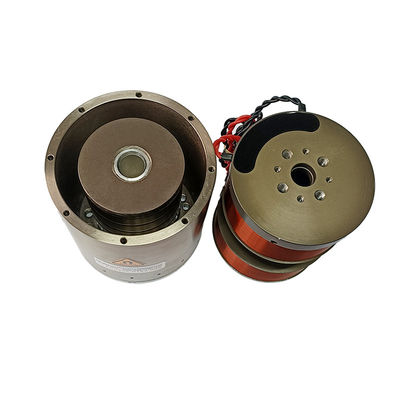

Silindrik Mikro Ses Bobine Motoru.
Yüksek tepki, yüksek hızlanma, düşük kütleli bobinler.
Çakıştırıcı etkisi yok, histerezi yok.
Basit yapı, hafif ağırlık, yüksek frekanslı tepki, sorunsuz çalışmak.
Vuruş: 1mm-60mm.
itki: 0.5N-3000N.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı (mm) | Uzunluğu (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |

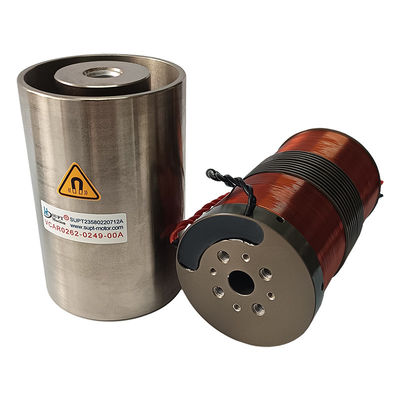

| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |

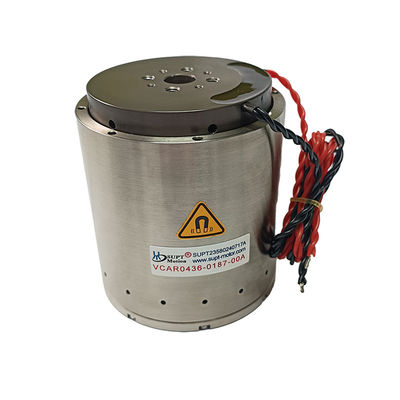

| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Uygulamalar:
| Ses bobine motorunun ana kullanımı: |
| 1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. |
|
2- Valf işlemi alanında:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyası Enjeksiyon sistemi. |
| 3Mikro makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. |
| 4Titreşim Sistemi: Sallama masası, titreşim platformu. |
| 5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. |
| 6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. |
| 7Ticari kullanım alanı: Bilgisayar soğutma pompası miniatür kamera otomotiv Odaklama sistemi. |
|
8Otomasyon endüstrisi:Lazer ekipmanları,Çekiciler, test ekipmanları, tekstil makineleri. |
