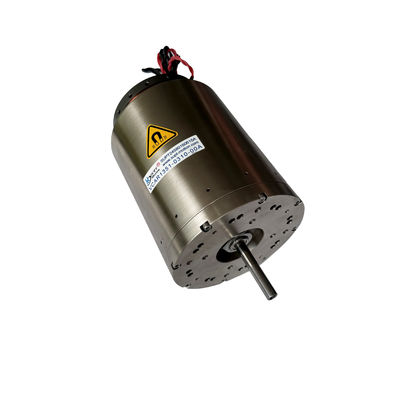

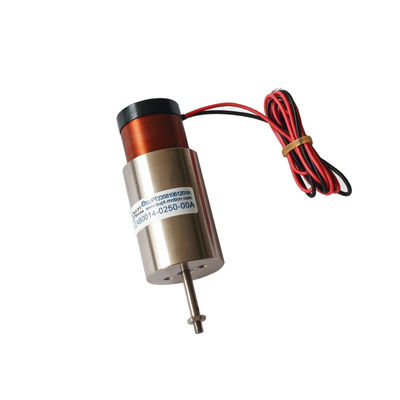

Cnc Kaynak Robot Kol Lazer Kesim için Mikro Doğrusal Ses Bobini Motor Tahrik Mili Aktüatörü
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | CE, ISO9001 |
| Model numarası | VCAB serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $160 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | komütasyon | fırçalamak |
|---|---|---|---|
| Model numarası | VCAB0022-0448-00A | Toplam vuruş | 44,8 mm |
| Voltaj | 14.3V | Tepe Kuvveti | 22K |
| bobinin ağırlığı | 52g | Koruma Özelliği | Tamamen Kapalı |
| Uygulama | Otomatik Ürün | Hız sınırı | Yüksek hız |
| Gürültü seviyesi | Düşük | Türü | Mikro Motor |
| Vurgulamak | Lazer Kesme Doğrusal Ses Bobine Motoru,Mikro doğrusal ses bobini motoru,CNC Doğrusal Ses Bobin Motoru |
||
Ürün Açıklaması
Ürün Tanımı:
Micro Linear Voice Coil Motor Drive Shaft Actuator, hızlı, pürüzsüz ve son derece duyarlı doğrusal hareket sağlayan yüksek hassasiyetli bir hareket kontrol cihazıdır.
Mikro doğrusal ses bobine motorları nanometre düzeyinde konumlandırma doğruluğunu sağlar ve bunları lazer kesimi için gerekli olan yüksek hassasiyetli işleme için idealdir.Micro Linear Ses Bobine Motoru doğrudan yönlendirildiğinden, mekanik şanzıman bileşenlerinin boşluğunun gerekliliğini ortadan kaldırır ve hızlı konum ayarlarına izin veren son derece kısa bir yanıt süresine sahiptir.
Mikro doğrusal ses bobine motor aktüatörü kompakt bir yapıya sahiptir ve aşırı ağırlık eklemeden veya çok fazla alan almadan kolayca bir kaynak robot kolu içine entegre edilebilir.
Mikro Doğrusal Ses Bobini Motorları Kaynaklama işlemi sırasında, aktüatör kaynak başının yüksekliğini ve açısını farklı kaynak dikişlerinin şekline uygun şekilde ayarlamak için kullanılabilir.
Robotik çok eksenli sistemlerde, aktüatör karmaşık uzay yörüngelerini gerçekleştirmek için diğer tahrik bileşenleriyle birlikte çalışır.Kesme yüzeyinin tutarlılığını sağlamak için lazer kesme başının mesafesi gerçek zamanlı olarak ayarlanabilir.
Özellikleri:

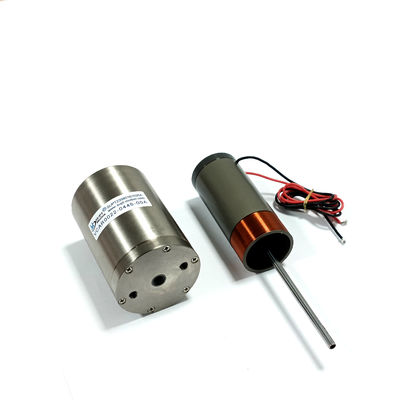

Çubuk ses bobini olan yarı kapalı motorlar, yerleşik bir hareket çubuğuna ve hassas doğrusal rulmanlara sahiptir.
Kinematik şaft yüksek kaliteli hafif, son derece sert ve aşınmaya dayanıklı malzemelerden yapılmıştır.
Etkinleştirici sarmal hafif, kısa yanıt süresi ve yüksek frekanslıdır.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
| Ses bobine motorunun ana kullanımı: |
| 1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. |
|
2- Valf işlemi alanında:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyası Enjeksiyon sistemi. |
| 3Mikro makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. |
| 4Titreşim Sistemi: Sallama masası, titreşim platformu. |
| 5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. |
| 6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. |
| 7Ticari kullanım alanı: Bilgisayar soğutma pompası miniatür kamera otomotiv Odaklama sistemi. |
| 8Otomasyon endüstrisi:Lazer ekipmanları,Çekiciler, test ekipmanları, tekstil makineleri. |
