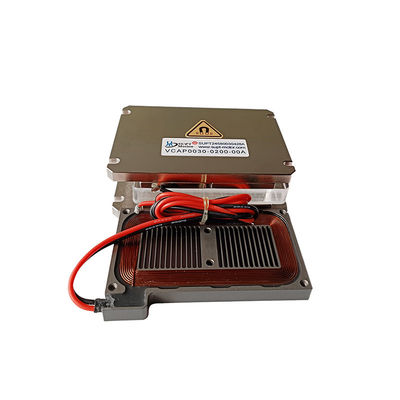

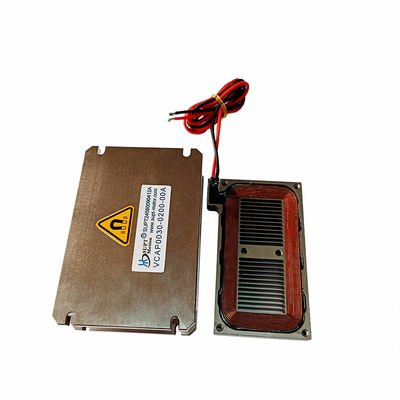

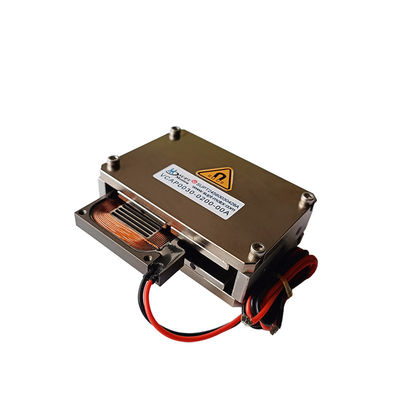

74mm Genişlik Yüksek Hızlı titreşimli düz doğrusal ses bobine motorları CNC makine aletleri için 12.3N Sürekli kuvvet
| Place of Origin | China,Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | CE, ISO9001 |
| Model Number | VCAP Series |
| Minimum Order Quantity | 2PCS |
| Fiyat | $165 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Warranty | 3months-1year | Model Number | VCAP0030-0200-00A |
|---|---|---|---|
| Continuous Force | 12.3N | Housing Material | Aluminum |
| Peak Force | 30N | Noise Level | Low |
| Voltage | 24.3V | Stroke | 20mm |
| Length*height(mm) | 80*25 | Width(mm) | 74 |
| Type | Micro Motor | Speed | High Speed |
| Vurgulamak | 74 mm doğrusal ses bobini motorları,12.3N Doğrusal Ses Bobin Motorları |
||
Ürün Açıklaması
Ürün Tanımı:
Hızlı üretim alanında titreşimli düz doğrusal ses bobine motoru, CNC alet makinelerinin performansı doğrudan işleme doğruluğunu etkiler,karmaşık parçaları gerçekleştirme verimliliği ve yeteneğiHavacılık, yarı iletkenler ve tıbbi cihaz endüstrilerinin mikro ve hatta nano ölçekli işleme ihtiyaçlarının artmasıyla,Geleneksel tahrik teknolojisi yavaş yavaş yanıt hızının eksikliğini ortaya çıkardı., mekanik iletim zinciri hatası birikimi ve diğer sınırlamalar.Yüksek frekanslı tepkisi sayesinde mikrosaniye dinamik yanıt ve nanometre konumlandırma doğruluğunu gerçekleştirebilir, temassız güç iletimi, yüksek dinamik doğruluk ve diğer özellikler.
Mikrofabrikasyonda: örneğin optik kalıp gravürü, yonga ambalajı delme, makine aletleri, mikron seviyesinin altındaki tekrarlanabilir konumlandırma doğruluğunu elde etmelidir,titreşim düz doğrusal ses bobin motor direkt tahrik modu ile motor ve çalışma masası doğrudan bağlantı, ızgara ölçeğinin veya lazer interferometrinin kapalı döngü geri bildirimi ile konum hatası ± 0,1μm içinde kontrol edilebilir.
Kesilmesi zor malzemelerin (örneğin titanyum alaşımı, seramik) işlenmesinde, araç sürekli kesim nedeniyle yüksek sıcaklığa ve aşınmaya eğilimlidir.titreşim düz doğrusal ses bobin motor yüksek frekans titreşim aracılığıyla araç veya iş parçası sürükleyebilir, sürekli kesimi aralıklı kesim moduna değiştirir.
CNC makinesi yüksek hızlarda hareket ettiğinde, mekanik yapı, eylemsizlik kuvvetleri nedeniyle deformasyon eğilimindedir ve bu da işleme hatalarına neden olur.Titreyen düz doğrusal ses bobine motorları, yüksek bant genişliği özellikleri nedeniyle bir alet makinesinin aktif titreşim bastırma sistemine entegre edilebilir.
Özellikleri:
Düz tip ses bobini motorlu alt bobinler hafiftir, kısa yanıt süresi ve yüksek frekanslıdır.
Kısa vuruş ve kompakt yapı.
Çarpışma: 1mm-20mm.
En yüksek itiş: 1N-300N.
Genellikle x-y eksen hareket aşamaları için kullanılır.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Uygulamalar:
Düz doğrusal ses bobin motorlarının ana uygulamaları:
1Yarım iletken endüstrisi: kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.
2Mikro makine endüstrisi: besleme sistemi, mikro delme, hassas damgalama.
3Titreşim sistemleri: titreşim masaları, titreşim platformları.
4Otomasyon endüstrisi: lazer ekipmanları, dağıtımcılar, test ekipmanları, tekstil makineleri.
