Yüksek hassasiyetli Mikro VCM Ses Bobine Motoru Optik Odak Otomasyon ekipmanları için
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | CE, ISO9001 |
| Model numarası | VCAR serisi |
| Min sipariş miktarı | 1 adet |
| Fiyat | $156 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Toplam vuruş | 9,8 mm | Model | VCAR0022-0098-00A |
|---|---|---|---|
| Tepe Kuvveti | 22K | Ağırlık | 100 g |
| Anma akımı | 0,5A | Uygulama | Otomatik Ürün |
| Renk | Gümüş/Siyah | Felç | 25 mm |
| komütasyon | fırçalamak | Koruma Özelliği | Tamamen Kapalı |
| Kullanımı | TEKNE, Araba, İHA, 3D Yazıcı, Mikroskop, Endoskop, Robot, Medikal Vantilatörler | Türü | Mikro Motor |
Ürün Açıklaması
Ürün Tanımı:
Ses bobine motorları (VCM), hızlı yanıt hızı, yüksek kontrol doğruluğu ve basit yapısı nedeniyle optik odaklama otomasyon ekipmanlarında yaygın olarak kullanılır.
Ses bobine motorlarının yüksek kontrol doğruluğu, optik lenslerin hassas odaklama talebi için çok uygun olan nanometre düzeyinde konum kontrolünü gerçekleştirebilir.Otomatik odaklama (AF) sisteminde, VCM, lens grubunu optik eksen boyunca ileri geri hareket ettirir ve hızlı ve hassas odak ayarını gerçekleştirir.Mikroskop objektif lensinin hassas yer değiştirme kontrolü için ses bobine motoru kullanılır, gözlem alanının hızlı bir şekilde değiştirilmesini destekler ve net görüntüleme sağlar ve küçük nesnelerin (örneğin biyolojik hücreler, çip yapıları) gözlem verimliliğini ve doğruluğunu artırır.
VCM, son derece düşük titreşim ve gürültü ile çalışır, bu da mikroskopik görüntü işleme, biyometri veya endüstriyel görme sistemleri gibi zorlu görüntü yakalama ortamları için uygundur.Ayrıca, VCM, geleneksel motorlardan çok daha az güç tüketir ve bu da optik ekipmanların uzun sürelerinde kullanılmasına uygun hale getirir.
Lazer kesme ve oyma ekipmanlarında,Ses bobine motoru, farklı kalınlıklarda malzemelerin yüzeyinde kesim doğruluğunu ve tutarlılığını sağlamak için lazer odak pozisyonunu dinamik olarak ayarlamak için Z-eksenli optik bileşeni tahrik eder.
İkincisi, ses bobini motoru, geleneksel motorlarla karşılaştırıldığında temas dışı bir tahrik yapısıdır, hareket süreci dişli ağlamasına, geri tepkiye ve son derece kısa tepki süresine sahip değildir.Milisaniye odaklama tepkisini gerçekleştirebilir ve görüntü yakalama verimliliğini artırabilir.
Ses bobine motorlarının küçük boyutu, özellikle akıllı telefon kameraları gibi sıkı alan gereksinimleri olan minyatür veya taşınabilir cihazlara monte edilmeleri için uygun hale getirir.Otomatik denetim aletleri, ve küçük endüstriyel kameralar.
Optik sensörler veya yer değiştirme kodlayıcıları ile birlikte kullanılır,Ses bobine motorları kapalı döngü geri bildirim kontrolünü sağlar, böylece optik cihazın merkez noktası herhangi bir durumda dengelenir.
Özellikleri:

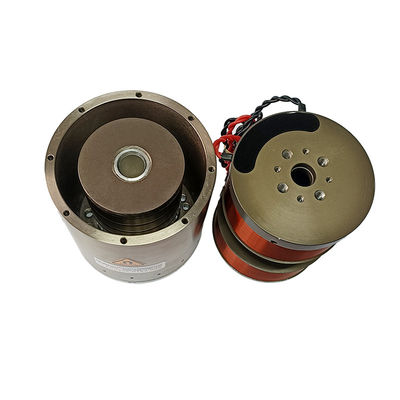

Silindrik VCM Ses Bobini Motoru Yüksek tepki, yüksek hızlanma, düşük kütle bobini. Çakma etkisi yok, sıfır histerez. Basit yapı, hafif ağırlık, yüksek frekans tepkisi, pürüzsüz çalışmak.
Vuruş: 1mm-60mm.
itki: 0.5N-3000N.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı (mm) | Uzunluğu (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |

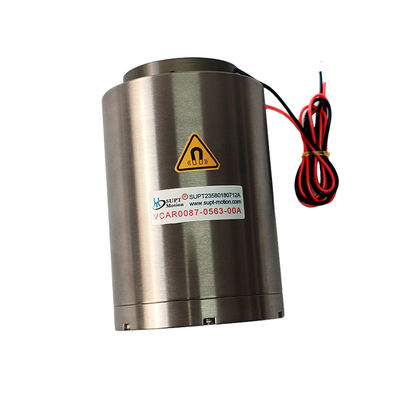

| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |

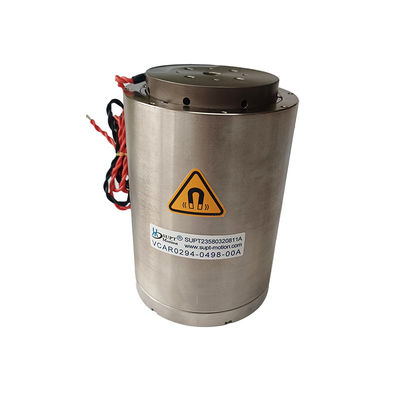

| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Uygulamalar:
Ses bobine motorlarının ana uygulamaları:
1Yarım iletken endüstrisi: kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.
2Alan valfleri işletilmesi: tip ölçüm valfleri, basınç test sistemleri, kimyasal enjeksiyon sistemleri için pnevmatik valfler.
3Mikro-mekanik endüstrisi: besleme sistemleri, mikro delme, hassas damgalama.
4Titreşim sistemleri: titreşim masaları, titreşim platformları.
5Tıbbi alan: mikro enjeksiyon sistemleri, solunum ekipmanları, test ekipmanları.
6Havacılık teknolojisi: uçuş kontrol sistemleri, pilot geri bildirim sistemleri.
7Ticari uygulamalar: bilgisayar soğutma pompaları, mikro kamera otomatik odaklama sistemleri.
8Otomasyon endüstrisi: lazer ekipmanları, dispansörler, test ekipmanları, tekstil makineleri.
