Endüstriyel Robotik Kol Sürücüleri İçin Yüksek Hızlı Dikdörtgen Ses Bobini Doğrusal Motorlar
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | CE, ISO9001 |
| Model numarası | VCAS Serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $120 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Koruma Özelliği | Tamamen Kapalı | Model numarası | VCAS0013-0343-00A |
|---|---|---|---|
| Kontrol Yöntemi | Elektronik | Toplam vuruş | 34,3 mm |
| Yapı | KALICI Mıknatıs | Tepe Kuvveti | 13K |
| Boyut | 60mm | Anahtar kelimeler | Ses bobini doğrusal motorlar |
| Voltaj | 12.6V | Sıklık | 50 |
| bobinin ağırlığı | 40g | Hız | Yüksek hız |
Ürün Açıklaması
Ürün Tanımı:
Dikdörtgen ses bobini doğrusal motorları, hızlı tepki hızı, temas aşınması ve yüksek kontrol doğruluğu ile endüstriyel robot kollarının tahrik sisteminde yaygın olarak kullanılmaktadır.Özellikle küçük darbe için uygundur, yüksek dinamik ve yüksek hassasiyetli konum kontrol fırsatları.
Dikdörtgen ses bobini doğrusal motor, demirsiz çekirdek yapısını benimser, çok yüksek dinamik yanıt yeteneği ve mikronun altındaki konumlandırma doğruluğu ile hiçbir cogging etkisi yoktur.robot kollarında hassas hareket kontrolü görevleri için uygundurBasit yapıları nedeniyle, dikdörtgen ses bobine motorları, doğrusal itiş veya ince ayarlama hareketleri için robot kollarının eklemlerine, uçlarına veya alt eksen sistemlerine doğrudan entegre edilebilir.
Dikdörtgen ses bobini doğrusal motorlar, ara iletim yapısına gerek kalmadan, akımın doğrudan üzerinden itiş üretir.Sistemin mekanik karmaşıklığını önemli ölçüde azaltabilen ve sistemin istikrarını ve güvenilirliğini artırabilen.
Dikdörtgen ses bobini doğrusal motorlar yüksek hassasiyetli yer değiştirme gerçekleştirmek için robot kolunda tutma çene, püskürtme nozelleri, kaynak başları vb. gibi uç aletleri çalıştırmak için kullanılır.Düzleştirme., dağıtım veya ince ayarlama ayarları.
Z-ekseninin hızlı bir şekilde yukarı ve aşağı doğru hareket etmesini sağlayabilir.dikdörtgen ses bobine motorları genellikle yüksek hızlı yukarı ve aşağı hareket sağlamak için Z-eksenli tahrik üniteleri olarak kullanılır, ve konumlandırma işlemini tamamlamak için görme veya algılama sistemi ile işbirliği yaparlar.
Güç ve tork sensörleri ile birlikte, dikdörtgen ses bobini motorları esnek montaj ve insan-makine işbirliği içinde kuvvet geri bildirim kontrolünü gerçekleştirmek için kullanılabilir.
Ses bobine motorunun hızlı tepki özelliklerini kullanan robotik kol, konumlandırma doğruluğunu ve istikrarını artırmak için yüksek frekanslı titreşimleri aktif olarak telafi edebilir.
Özellikleri:
Dikdörtgen tip ses bobini motoru, doğrusal tip ses bobini motoru, dikdörtgen doğrusal motor.
Etkinleştirici bobinin hafif ağırlığı, kısa tepki süresi, yüksek frekans, Düşük sürtünme, aşınma yok, uzun hizmet ömrü; Yüksek hassasiyet, yüksek hızlanma,Yüksek dinamik yanıt gereksinimleri olan uygulamalar için uygundur;Kapalı döngü kontrolünü ve basit entegrasyonu gerçekleştirmek kolaydır;Özellikle yüksek hassasiyetli, yüksek hızlı nokta-noktadan hareket görevleri için uygundur.
Uzun vuruş, etkili vuruş 1mm-200mm.
Yüksek itiş, en yüksek itiş 1N-800N.
Genellikle x-y eksen hareket platformu yapmak için kullanılır.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |

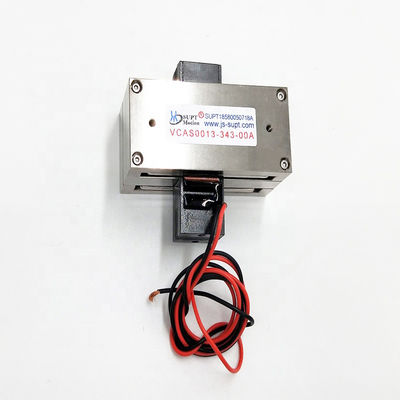

| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
Uygulamalar:
Dikdörtgen ses bobini doğrusal motorları silindirli seri eşleriyle karşılaştırıldığında.Dörtgen Ses Bobin Doğrusal Motor serisi daha az itiş üretir ancak 1000N itiş ve 250mm'lik bir gidiş dönüş mesafesine sahip nispeten uzun bir darbeye sahiptir.
Dörtgen Ses Bobin Doğrusal Motor serisi, X-Y eksen hareketini üretmek için idealdir ve öncelikle yarı iletken kutusu mikro makine aracı endüstrisine pazarlanmaktadır.
Dikdörtgen ses bobini doğrusal motorlarının ana uygulamaları:
1Yarım iletken endüstrisi: kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.
2Mikro makine endüstrisi: besleme sistemi, mikro delme, hassas damgalama.
3Otomasyon endüstrisi: lazer ekipmanları, dağıtımcılar, test ekipmanları, tekstil makineleri.
