Yarım iletken lazer kesimi için yüksek hassasiyetli mikro düz doğrusal ses bobini motoru
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001 |
| Model numarası | VCAP serisi |
| Min sipariş miktarı | 1 adet |
| Fiyat | $110 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Ürün modeli | VCAP0030-0200-00A |
|---|---|---|---|
| Tepe Kuvveti | 30N | komütasyon | fırçalamak |
| Sürekli kuvvet (N) | 12.3 | Ses bobin motoru (V) | 24.3 |
| Boyut Hacmi | 80*74*25 | Liman | Şangay |
| Maksimum hareket(mm) | 20 | Türü | Mikro Motor |
| Koruma Özelliği | Tamamen Kapalı |
Ürün Açıklaması
Ürün Tanımı:
VCAP serisi düz doğrusal ses bobini motorları ve dikdörtgen doğrusal ses bobini motorları aynı hacim için nispeten daha kısa yolculuklara sahiptir.ama düz doğrusal ses bobin motorları daha düşük yüksekliğin avantajına sahiptir500N'ye kadar bir kuvvet aralığı ve 15mm'ye kadar bir darbe gücü ile, VCAP serisi düz doğrusal ses bobine motorları x-y eksen hareketleri için idealdir.Yarım iletken ve minyatür makine aletleri endüstrilerinde ana pazarları ile.
Flat Voice Coil Motor, Lorentz kuvveti ilkesine dayanan doğrusal bir sürücüdür: Akım manyetik alana gömülü bir sarmaldan geçerken, sarmal doğrusal hareket elde etmek için itilir.Çok sıkı., özelleştirilebilir düz şekli, lazer kesme başlarına veya yüksek hassasiyetli aşamalara entegre edilmesi için uygundur.
Yarı iletkenli lazer kesiminde düz doğrusal ses bobin motorlarının uygulanması, esas olarak yüksek hassasiyetli konumlandırma, yüksek yanıt hızı ve sürtünme olmadan aktarma yönlerinde,Nanometre düzeyinde dinamik performans ve güvenilirlik için modern mikroelektronik üretiminin son derece yüksek gereksinimlerini karşılayan.
Günümüzde, lazer kesimi, son derece yüksek konumlandırma doğruluğu (mikron hatta nanometre düzeyinde) gerektiren yonga üretiminde wafer kesimi için kullanılan önemli bir işlemdir.
Çok yüksek konumlandırma doğruluğu (mikron veya nanometre ölçeği), hızlı tepki veren servo kontrol sistemi, pürüzsüz ve titreşimsiz hareket yörüngesi gerektirir.ve çipin hasar görmesini önlemek için kontrol edilen hızlandırma / yavaşlatma.
Özellikleri:
Tip: Düz Ses Bobine Motoru, Düz Doğrusal Ses Bobine Motoru, Düz Doğrusal Hareket Motoru, X-Y Eksen Hareket Etkinleştiricisi, Düz Doğrusal Ses Bobine Motoru
Düz doğrusal ses bobini motorlu alt bobinler hafif, hızlı yanıt, kısa yanıt süresi, yüksek frekans, kısa vuruş, kompakt, yüksek hassasiyetli dinamik konumlandırma.
1mm-20mm.
En yüksek itiş gücü 1N-300N.
Genellikle x-y eksen hareket aşamaları için kullanılır.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

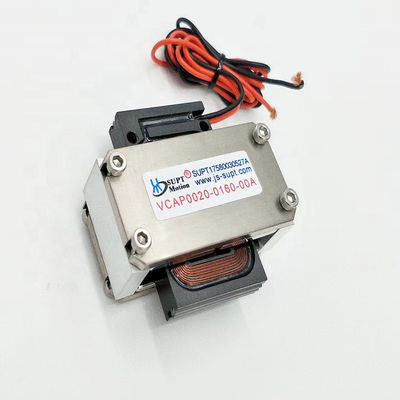

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |

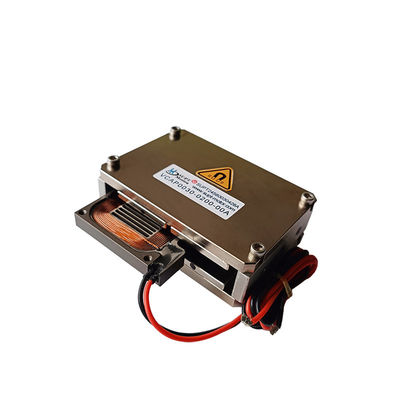

| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
Uygulamalar:
Yarı iletken ve minyatür makine alet endüstrilerinde yaygın olarak kullanılır.
Modüler tasarım, özelleştirilebilir.
Düz doğrusal ses bobine motorlarının ana uygulamaları:
1Yarım iletken endüstrisi: kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik.
2Mikro makine endüstrisi: besleme sistemleri, mikro delme, hassas damgalama.
3Titreşim sistemi: Titreşim masası, titreşim platformu.
4Otomasyon endüstrisi: lazer ekipmanları, dağıtımcılar, test ekipmanları, tekstil makineleri.
Kullanım: GEMİ, UAV, 3D Baskı,Mikroskop,Robot,Tıbbi Ventilatörler,Optik proje.
