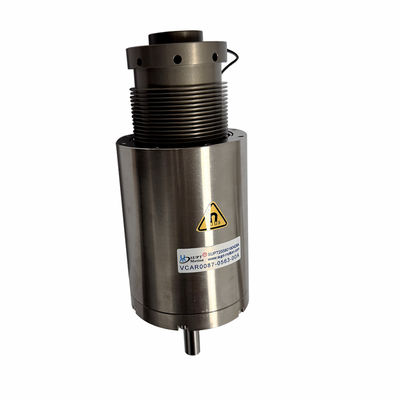

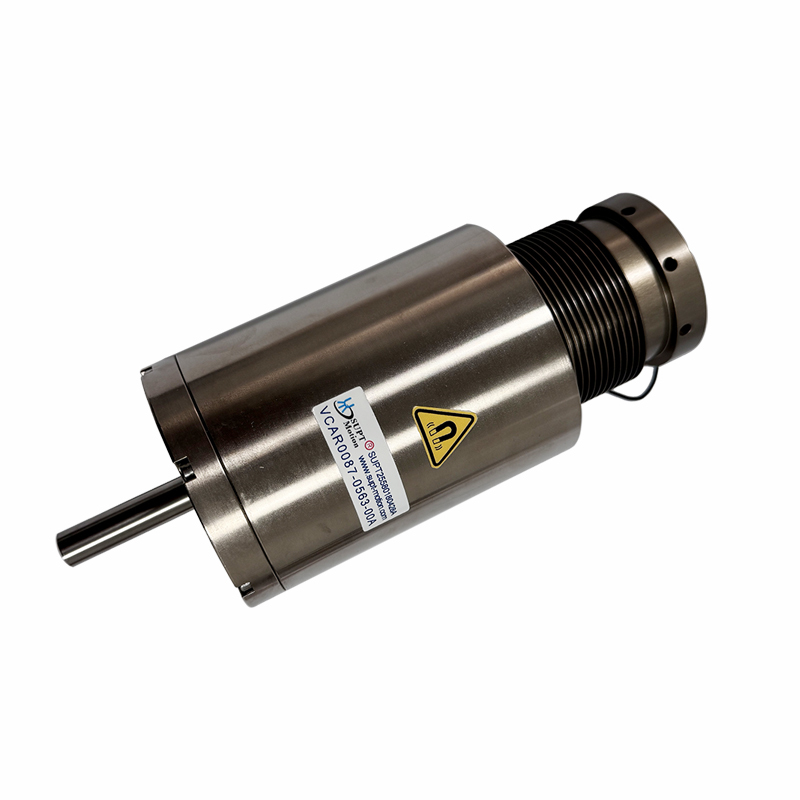

Yüksek Frekanslı Tepkili Doğrusal Ses Bobini Motoru 3C Elektronik Üretimi İçin
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001,CE |
| Model numarası | VCAB serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $110-$180 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | müzakere edilecek |
Ürün ayrıntıları
| Garanti | 3ay-1 yıl | Ürün modeli | VCAB0087-0563-00A |
|---|---|---|---|
| ağırlık(g) | 177 | Tepe Kuvveti (N) | 87 |
| Toplam İnme (mm) | 56.3 | Maksimum Gerilim (V) | 63.4 |
| Başvuru | Otomatik Ürün | Konumlandırma doğruluğu | Yüksek |
| Ürün türü | lineer ses bobin motoru | Komisyon | Fırçalamak |
| Sürekli kuvvet (N) | 17.5K | ||
| Vurgulamak | Yüksek frekanslı doğrusal ses bobini motoru,3C elektronik ses bobini motoru,garantili doğrusal ses bobini motoru |
||
Ürün Açıklaması
Ürün Tanımı:

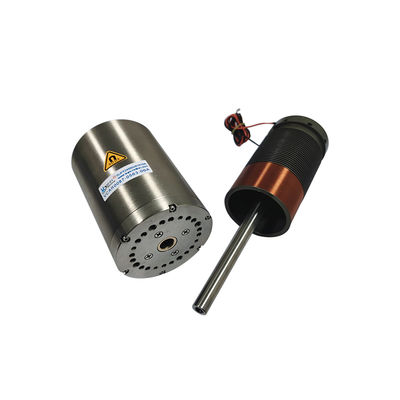

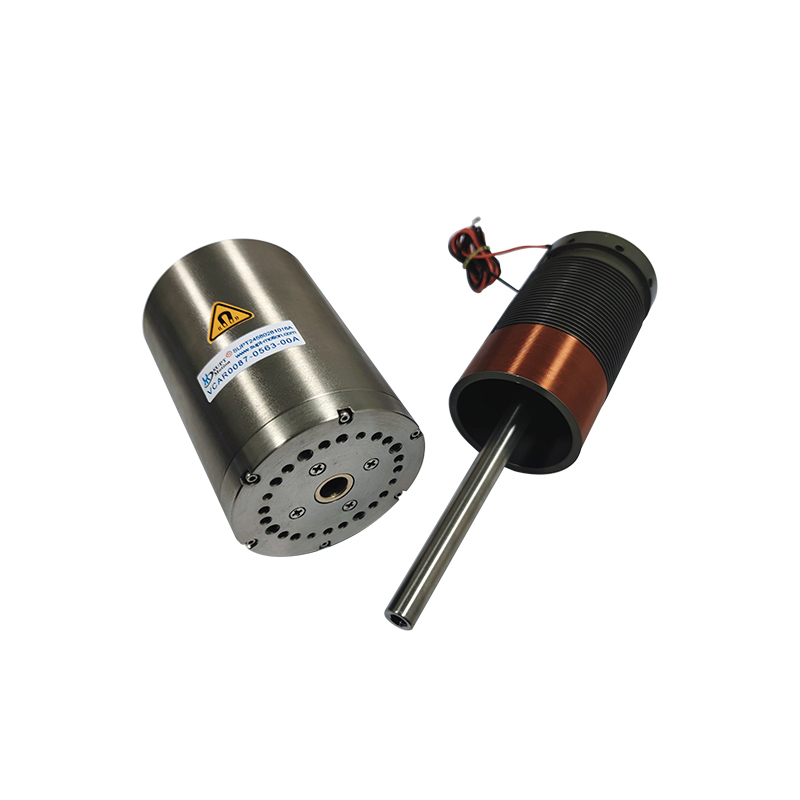

SUPT'in şaftlı doğrusal ses bobini motoru, kalıcı mıknatıs montajı, hareketli bobin ve kılavuz mekanizmasından oluşur.Bu doğrusal ses bobin motoru entegre bir hareket şaftı ve hassas doğrusal rulmanlar içerir, model VCAB0087-0563-00A. Genişletilmiş uzunlukta kompakt rulman ve şaft çaplarına sahip, fırça motor olarak çalışır. Performansı avantajları arasında yüksek yanıt hızı,Yüksek hassasiyetli konumlandırmaLineer ses bobini motorları yaygın olarak 3C elektronik üretim ve test ekipmanlarında kullanılan geniş uygulamalar bulur.3C elektronik üretiminde, SUPT'in doğrusal ses bobine motorları, çip ambalajlama, kamera modülü montajı ve bileşen entegrasyonu gibi işlemler sırasında hassas doğrusal + dönümsel hareketi sağlar.Yüksek performansları, minimum kuvvet kullanılarak hassas bileşenlerle hafif bir temas sağlar, hasara karşı korunmayı sağlar.
Özellikleri:
Tip:Lineer Ses Bobine Motoru, Çubuk Montajlı Lineer Ses Bobine Motoru, VCAB Serisi Lineer Hareket Aktifleştiricisi.
Hız: Yüksek Hız
Ürün Modeli: VCAB0087-0563-00A
Doğrusal ses bobine motorlarının ana özellikleri: doğrudan tahrik, dişliler, vidalar ve diğer aktarım mekanizmalarının neden olduğu geri tepki ve sürtünme hatalarını ortadan kaldırmak.
Yüksek yanıt hızı: yüksek hızlı tarama ve gerçek zamanlı kontrol sistemleri için uygun milisaniye veya milisaniyenin altındaki yanıt süresi.
Yüksek hassasiyetli kontrol: çok yüksek hassasiyetli denetim görevleri için uygun kapalı döngü sistemlerinde nanometre düzeyinde konumlandırma doğruluğu gerçekleştirilebilir.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
3C Elektronik Üretimi için Özel Uygulamalar İçin SUPT MOTION'un Çubuk Montajlı Doğrusal Ses Bobine Motorları: Kamera modülü laminatör montajı, dokunmatik ekran hassasiyeti ve anahtar dayanıklılık testi,bileşen işleme, ve PCB kart montajı.
1Çubuklı doğrusal ses bobini motorları ultra uzun ömürlü, istikrarlı performans ve yüksek frekanslı, yüksek hızlı, yüksek tepki özelliklerine sahiptir.Gerçek parmak basıncını taklit edebiliyorlar.Smartphone, tablet ve saatlerde kapasitif / dirençli ekranlarda dokunma, sürükleme ve uzun basma gibi dokunmatik ekran işlevlerini test etmek için uygundur.Ayrıca klavye ve telefon güç düğmeleri gibi fiziksel düğmeler için tekrar tekrar basın dayanıklılık testleri yapmakGeri bildirim kuvveti ve yer değiştirme analizi yaparak, büyük veri kalitesi izleme modellerinin oluşturulmasına yardımcı olurlar.
2PCB montajında, şaftlı doğrusal ses bobini motorları hızlı yükleme ve boşaltmayı sağlar. DIP ekleme sırasında, düzensiz şekilli ve büyük hacimli bileşenlerin yerleştirilmesini kolaylaştırırlar.PCB delikleri ile hizalamak için yerleştirmeden önce bileşen yönelimini ayarlayarakKontrol edilen yerleştirme gücü, bükülmüş iğne veya PCB hasarını etkili bir şekilde önler.
