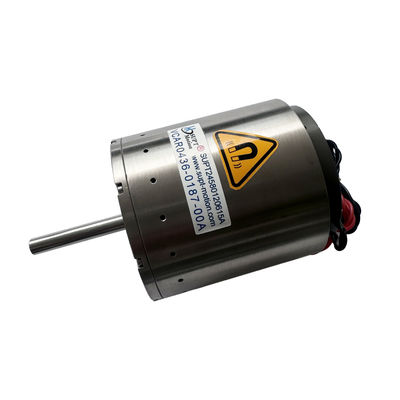

Yüksek Yanıtlı Doğrudan Ses Bobine Aktüatörü Yarım iletken wafer incelemesi için
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001,CE,3C |
| Model numarası | VCAB serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $100-$180 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere Edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Ürün modeli | VCAB0044-0075-00A |
|---|---|---|---|
| ağırlık(g) | 38.6 | Tepe Kuvveti (N) | 44 |
| Toplam İnme (mm) | 7.5 | Maksimum Gerilim (V) | 16.8 |
| Başvuru | Otomatik Ürün | Konumlandırma doğruluğu | Yüksek |
| Ürün Tipi | lineer ses bobin motoru | Komisyon | Fırçalamak |
| Sürekli kuvvet (N) | 13.7N | Uygulama Alanları | 3C Elektronik, Yarı İletken, Otomasyon, Optik, Denetim Ekipmanları |
Ürün Açıklaması
Ürün Tanımı:
Doğrusal ses bobini aktüatörleri, özellikle yarı iletken üretim hatlarında hizalama, sıralama ve wafer işleme gibi hassas işlemler için uygundur.Sıfır geri tepki ve yüksek tekrarlanabilirlik yüksek hassas mikro yer değiştirme işlemlerini sağlarSürtünmeden hareket yapısı, dinamik tepki yeteneğini daha da artırır ve bunları hassas endüstriyel kontrol sistemleri için ideal aktüatörler haline getirir.

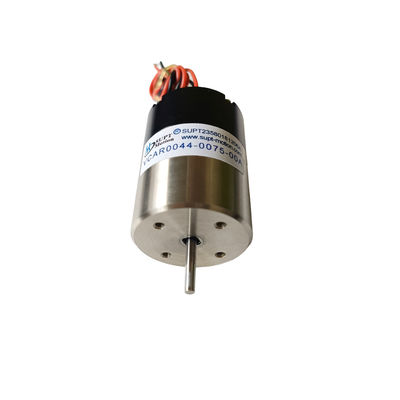

VCAB0044-0075-00A modeli SUPT'nin varaya monte edilmiş doğrusal ses bobini motoru,Yüksek dinamik yük altında bile olağanüstü pürüzsüz hareket sağlamak için dayanıklı doğrusal rulmanlarla birleştirilmiş entegre bir hareket asılından oluşurİç yapılandırması yüksek enerjili bir kalıcı mıknatıs ve hafif bir hareketli sarmal içerir.En az inersi elde etmek ve çıkış kuvvetinde hızlı değişiklikler sağlamak yüksek performanslı doğrudan tahrikli aktüatörler için temel bir özelliktir.
Geleneksel vida tabanlı veya dişli tahrikli sistemlerin aksine, VCAB serisi tüm mekanik aktarım elemanlarını ortadan kaldırır,Gerçek sıfır geri tepki operasyonu sağlamak ve aşınma veya sürtünme nedeniyle oluşan konumlandırma hatalarını azaltmakMilisaniye seviyesindeki tepki verimi ile motor, yüksek hızlı sıralama, makine görüşü hizalama,ve hassas hareket kontrol aşamalarıKapalı döngü algılama ile entegre edildiğinde, mükemmel konumlandırma doğruluğu ve tekrarlanabilirliği elde edebilir.
Özellikleri:
- Hızlı hareket döngüleri için uygun yüksek frekanslı tepki
- Mikron seviyesinde konumlandırma doğruluğu
- Sıfır geri tepki, sıfır engelleme, aşınmaz tasarım
- Yüksek hızlanma ve pürüzsüz doğrusal güç çıkışı
- Esnek entegrasyon için kompakt ve hafif yapı
- Uzun kullanım süresi ve düşük bakım gereksinimleri
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
- Yarım iletken ekipmanları (inspeksiyon, yerleştirme, wafer işleme)
- Endüstriyel otomasyon ve robotik
- Tıbbi görüntüleme ve teşhis cihazları
- Optik otomatik odaklama ve hassas lens modülleri
- Havacılık laboratuvar aletleri
- Mikro konumlandırma ve mikro montaj sistemleri
