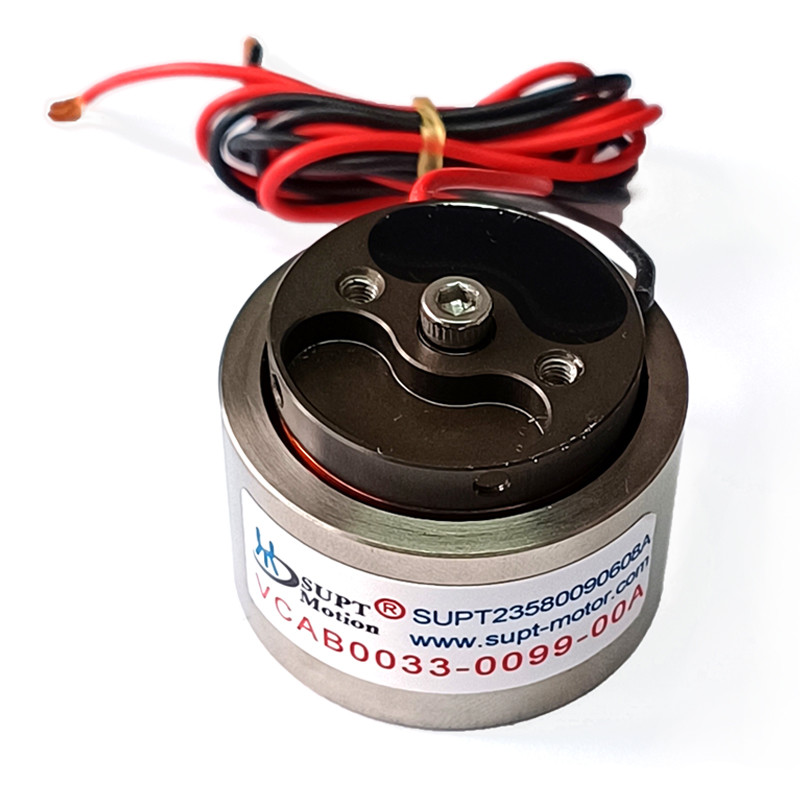

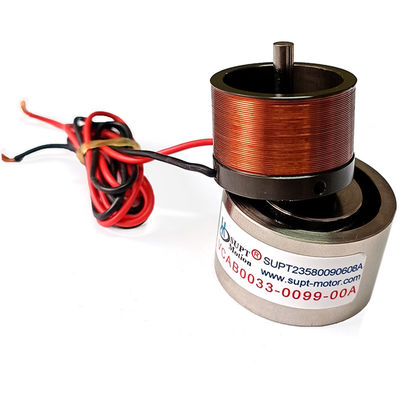

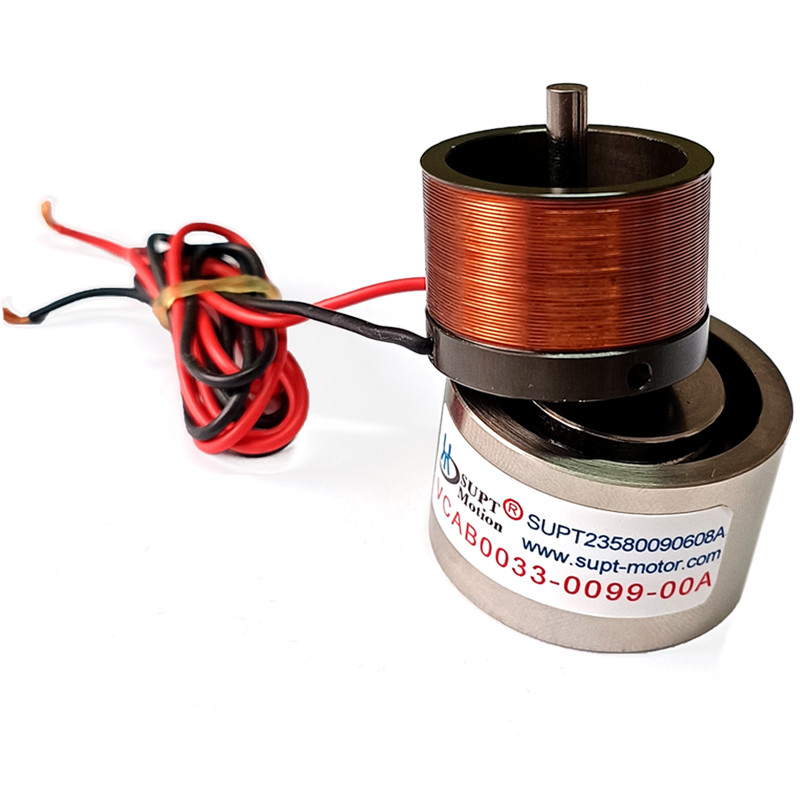

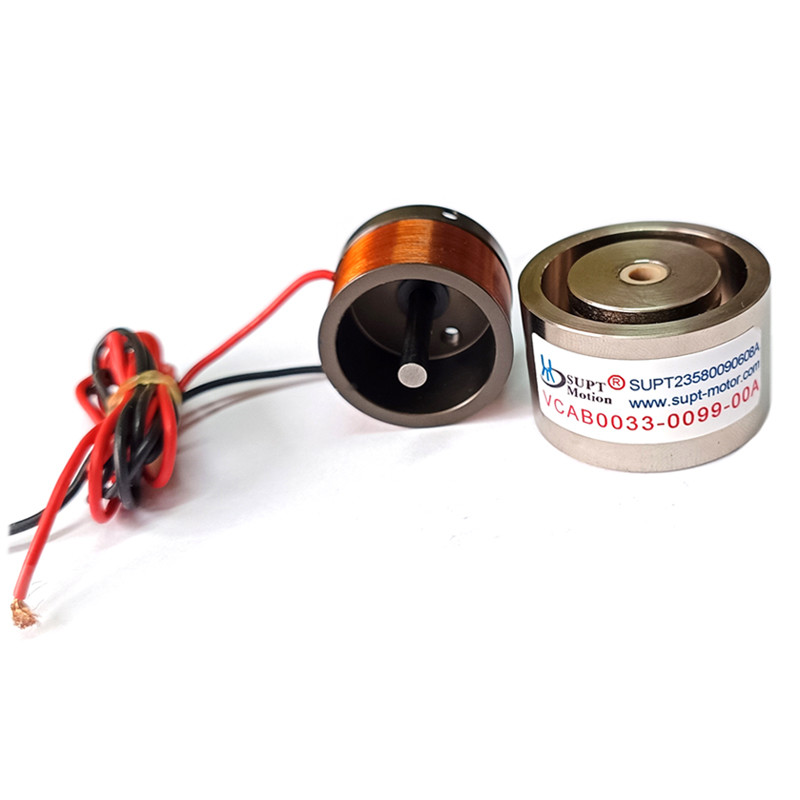

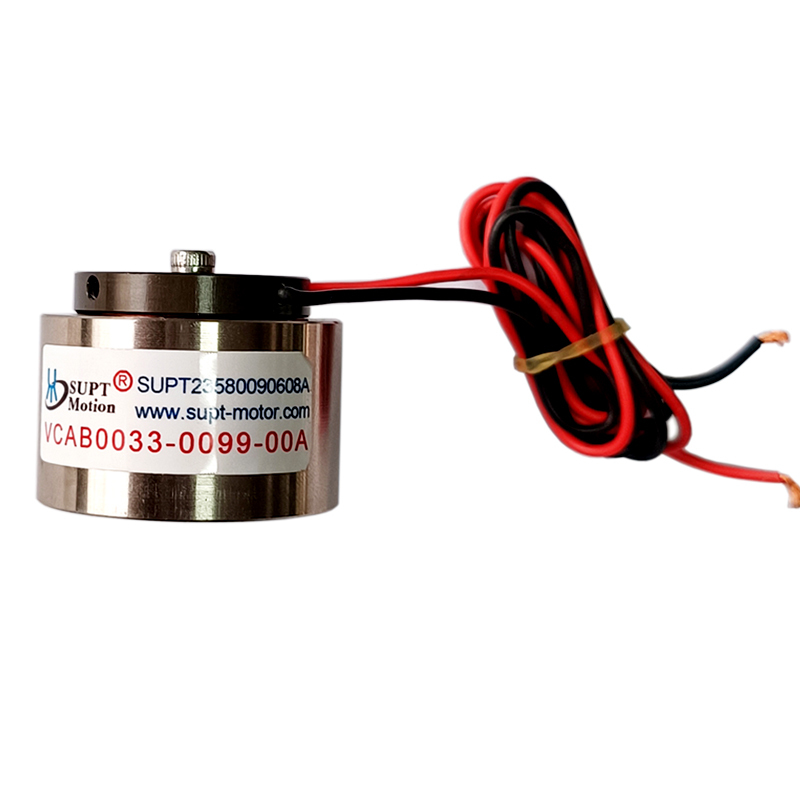

3C Elektronik Montajı İçin 24V Yüksek Yanıtlı Doğrusal Ses Bobini Motoru
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001,CE,3C |
| Model numarası | VCAB serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $102-$160 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere Edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Ürün modeli | VCAB0033-0099-00A |
|---|---|---|---|
| ağırlık(g) | 5.87 | Tepe Kuvveti (N) | 33 |
| Toplam İnme (mm) | 9.9 | Maksimum Gerilim (V) | 24 |
| Başvuru | Otomatik Ürün | Konumlandırma doğruluğu | Yüksek |
| Ürün Tipi | lineer ses bobin motoru | Komisyon | Fırçalamak |
| Sürekli kuvvet (N) | 8N | Uygulama Alanları | 3C Elektronik, Yarı İletken, Otomasyon, Optik, Denetim Ekipmanları |
Ürün Açıklaması
Ürün Tanımı:
SUPT VCAB serisi doğrusal ses bobine motorları, yüksek hızlı, mikron seviyesinde hassas hareket için özel olarak tasarlanmış doğrudan tahrikli aktüatörlerdir.Yüksek frekans tepkisi de dahil olmak üzere gelişmiş performans elde ediyorlar., yüksek hız, yüksek hızlanma, yüksek hassasiyet, sürtünme olmaksızın çalışma ve sıfır geri tepki.ve bilimsel araştırma ekipmanları.
Doğrusal ses bobine motorları yüksek frekans tepkisi, son derece hassas konumlandırma, yüksek hızlanma,ve sürtünmeden hareket yapısıAkıllı telefonlar, tabletler, giyilebilir cihazlar ve dizüstü bilgisayarlar daha ince form faktörlerine ve daha yüksek tutarlılığa doğru gelişmeye devam ettikçe,Otomasyon ekipmanları mikron seviyesinde doğruluk ve milisaniye düzeyinde dinamik performans gerektirir.Doğrusal ses bobine motorları bu zorlu gereksinimleri karşılamak için eşsiz bir şekilde uygundur.
3C montaj süreçlerinde, doğrusal ses bobine motorları yüksek hızlı seçme ve yerleştirme sistemlerinde, hassas basın-düzleştirme istasyonlarında, lazer kaynakında, dağıtım kontrolünde, FPC hizalanmasında,Kamera modülü üretimiDoğrudan sürüşlü doğrusal güç çıkışı sayesinde, ne çarklama, ne geri tepki, ne de mekanik şanzıman,Doğrusal Ses Bobine Motorları nanometre düzeyinde konum çözünürlüğü sağlarBu, son derece ince hizalama, kesin baskı-uygulama derinlik kontrolü veya gerçek zamanlı yörüngede ayarlama gerektiren görevler için son derece istikrarlı bir hareketi sağlar.
Özellikleri:
- 9Hızlı kısa mesafe hareketleri için uygun.9 mm vuruş
- Hızlı inceleme ve mikro ayar için yüksek frekanslı yanıt
- Yüksek itiş yoğunluğu güçlü hızlanmayı sağlar
- Çekirdeksiz yapı, sıfır çemberli
- Endüstriyel entegrasyonu kolaylaştırmak için 24V giriş
- Dahili modüller ve armatürler için kompakt ve hafif
Genel özellikler (Modelle göre değişir)
- Adlık Voltaj: 24V
- Sürekli kuvvet: 8 N
- En yüksek kuvvet: 33 N
- Çarpım: 560 mm / özelleştirilebilir
- Frekans yanıt: ≥ 100 Hz
- Tekrarlanabilirlik: ≤1 ¢3 μm
- Yapı: çekirdeksiz bobin + yüksek enerjili manyetik dizi
- Soğutma: Doğal konveksiyon (hava/sıvı soğutma isteğe bağlı)
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
- Hassas montaj ve mikro konumlandırma
- Optik hizalanma modülleri
- Kompakt test makineleri
- Tıbbi analiz / mikrofluidik
- Araştırma laboratuvarı aşamaları
