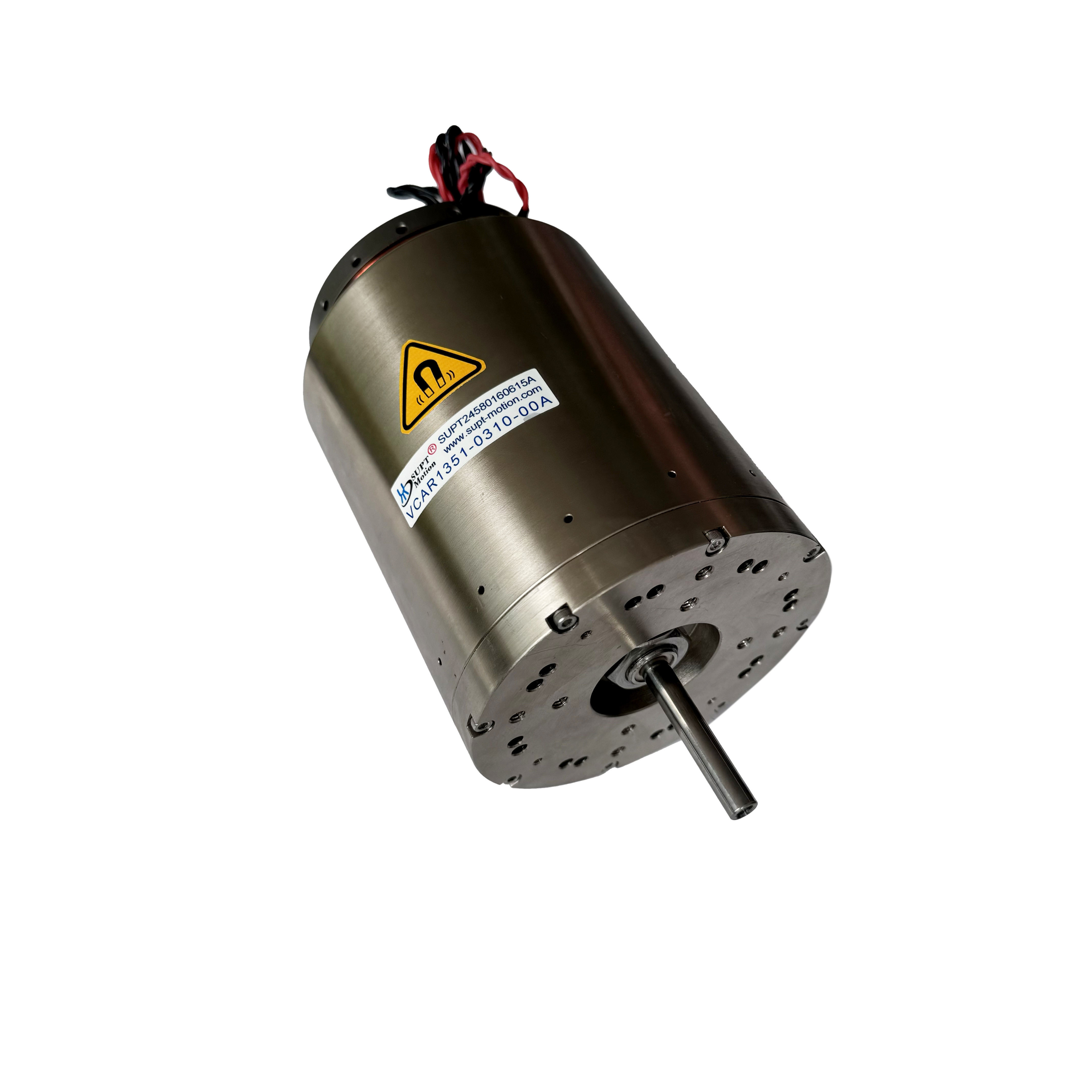

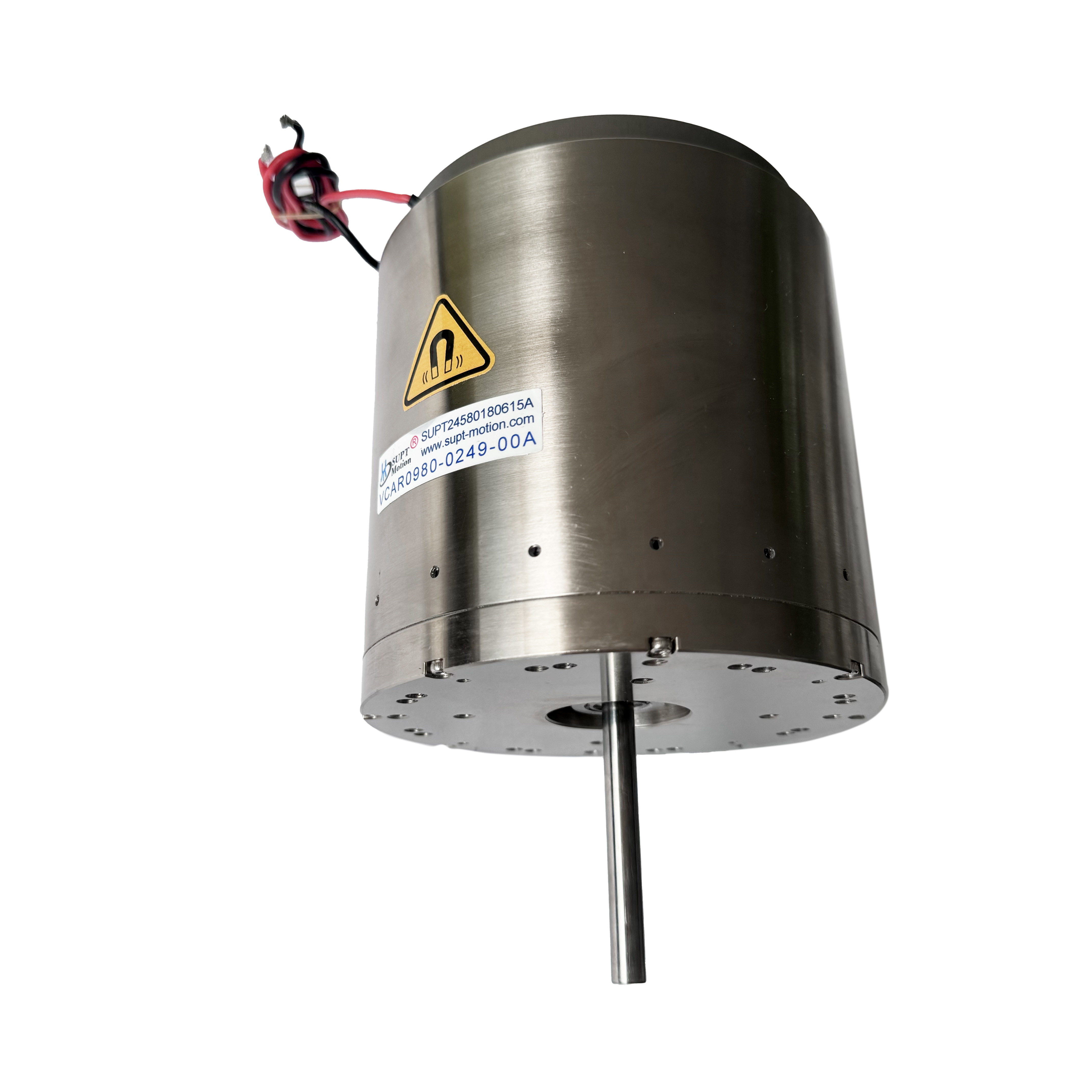

Optik lens otomatik odaklama sistemleri için yüksek hızlı doğrusal ses bobini aktüatörü
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001,CE,3C |
| Model numarası | VCAB serisi |
| Min sipariş miktarı | 2 adet |
| Fiyat | $102-$160 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | Müzakere Edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Ürün modeli | VCAB0436-0187-00A |
|---|---|---|---|
| ağırlık(g) | 648 | Tepe Kuvveti (N) | 436 |
| Toplam İnme (mm) | 18.7 | Maksimum Gerilim (V) | 40.7 |
| Başvuru | Otomatik Ürün | Hız | Yüksek |
| Ürün Tipi | Doğrusal Ses Bobini Aktüatörü | Komisyon | Fırçalamak |
| Sürekli kuvvet (N) | 147.6K | Uygulama Alanları | 3C Elektronik, Yarı İletken, Otomasyon, Optik, Denetim Ekipmanları |
Ürün Açıklaması
Ürün Tanımı:

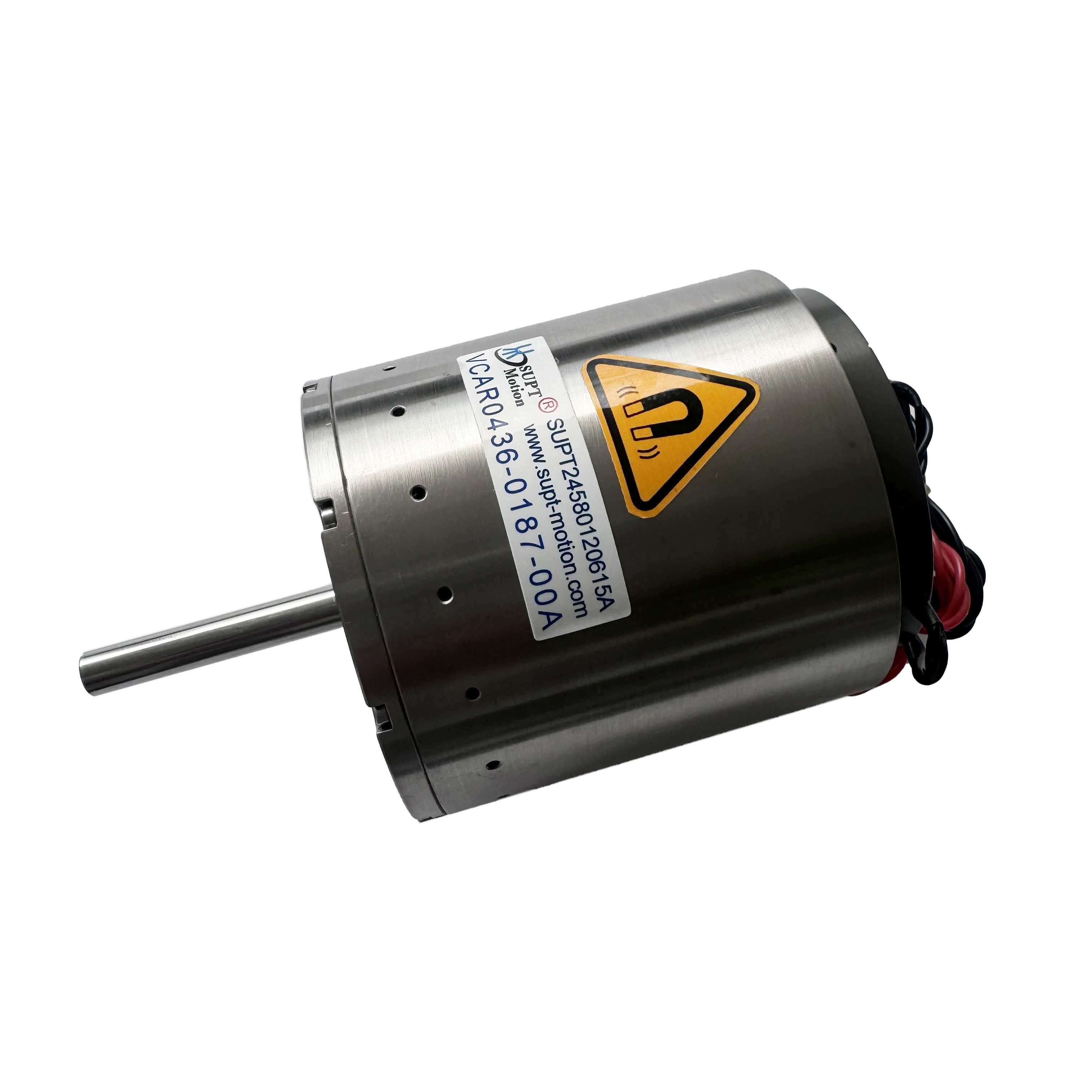

VCAB0436-0187-00A, hassas optik denetim sistemleri için tasarlanmış yüksek performanslı bir aktüatördür.ve sıfır çomaklı hareket çıkışı, bu model, son derece hassas konumlandırma, istikrarlı dinamik hareket ve mükemmel tekrar edilebilirlik gerektiren uygulamalar için idealdir.hassas otomatik odaklama mekanizmaları, optik modül konumlandırma aşamaları, otomatik kalibrasyon üniteleri ve mikron altı telafi platformları.
VCAB0436-0187-00A, mekanik aktarım olmadan kalıcı mıknatıs montajı ve bobin etkileşimi yoluyla doğrusal kuvvet üreten doğrudan tahrik mimarisi benimser.Bu sürtünme ve geri tepki serbest yapısı son derece pürüzsüz ve doğrusal hareket sağlar, mikro adım tarama, çok nokta ölçüm ve hızlı yörüngede ayarlama için tutarlı ve istikrarlı bir hareket sağlar.veya mikroskobik görüntüleme sistemleri, motor odaklama doğruluğunu ve konum sapmasını mikronlar içinde veya daha da düşük tutar.
Panel denetimi, lens eğrilik ölçümü ve wafer kusur tespiti gibi dinamik optik tarama süreçlerinde,VCAB0436-0187-00A'nın milisaniye düzeyinde yanıtlaması tarama verimliliğini önemli ölçüde arttırır.Motor, yüksek hızlı hareket sırasında olağanüstü görüntü istikrarını korur, bulanıklığı ve titreşimi azaltırken ölçüm hassasiyetini artırır.Otomatik odaklamayı destekler., Z ekseni yüksekliği düzeltmesi ve sensör geri bildirime dayalı ince basınç ayarlaması.
Özellikleri:
- Doğrudan Sürüş / Sıkışmaz
- Yüksek Dinamik Yanıt
- Doğrusal kuvvet çıkışı
- Çeşitli Kodlayıcılar/Feedback Sensörleri ile Uyumludur
- Kompakt / kolay entegrasyon
- Çeşitli Eksenli Optik Aşamalar için İdeal
Teknik özellikler:
Felç:18.7mm
Sürekli kuvvet:147.6N
Zirve Gücü:436N
Güç Sabiti:40N/A
Direniş:15.3Ω
Kütle: iyi
Boyutlar:200*400*400cm
Çalışma akımı:2.6A
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
- Panel / Ekran Denetim Sistemleri
- Lens / Optik Modül Test Aygıtları
- Mikroskopik / Yüksek Büyütme Görüntüleme Sistemleri
- Wafer / Yarım iletken kusurları inceleme
- Lazer Ölçümü / 3B Optik Profilleme
