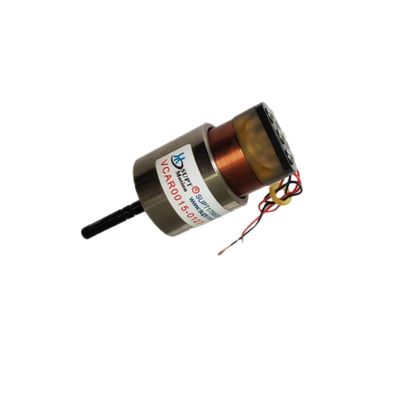

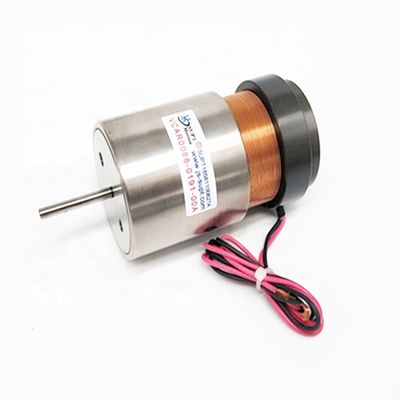

Yüksek Performanslı Doğrusal Ses Bobini Aktüatörü Endüstriyel Otomasyon Hassas Görevleri İçin
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001,CE,3C |
| Model numarası | VCAB serisi |
| Min sipariş miktarı | 1 adet |
| Fiyat | $110-$175 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Ürün modeli | VCAB0105-0164-00A |
|---|---|---|---|
| ağırlık(g) | 150 | Tepe Kuvveti (N) | 105 |
| Toplam İnme (mm) | 16.4 | Maksimum Gerilim (V) | 20 |
| Başvuru | Otomatik Ürün | Konumlandırma doğruluğu | Yüksek |
| Ürün Tipi | lineer ses bobin motoru | Komisyon | Fırçalamak |
| Sürekli kuvvet (N) | 35.4K | Boyutlar | 60,4 mm sınıfı |
Ürün Açıklaması
Ürün Açıklaması:
VCAB0105-0164-00A, bobin ve kalıcı mıknatıs arasındaki elektromanyetik etkileşim yoluyla doğrudan doğrusal kuvvet üretir. Çıkış kuvveti, akım girdisine göre oldukça doğrusaldır.
Endüstriyel otomasyon daha yüksek hassasiyet, daha yüksek hız, daha fazla tutarlılık ve akıllı kontrole doğru evrim geçirdikçe, vidalı miller, kayışlar ve dişli redüktörler gibi geleneksel hareket mekanizmaları giderek artan bir şekilde gelişmiş gereksinimleri karşılamakta başarısız oluyor.
Endüstriyel otomasyon daha yüksek hız, daha fazla hassasiyet ve artan zekaya doğru ilerlemeye devam ettikçe, yürütme sistemlerine konumlandırma doğruluğu, dinamik tepki ve operasyonel kararlılık açısından daha sıkı gereksinimler getirilmektedir. Doğrudan tahrikli çalışma ve üstün dinamik performans sunan Doğrusal Ses Bobini Motorları (LVCM'ler), endüstriyel otomasyon genelinde hassas yürütme görevlerinde yaygın olarak kullanılmaktadır.
LVCM'ler, mekanik temas, iletim bileşenleri veya boşluk olmadan doğrusal hareketi doğrudan tahrik etmek için elektromanyetik kuvvet kullanır. Bu, yüksek tekrarlanabilirlik ve kararlı mikro konumlandırma kontrolü sağlar. Hassas montaj, dağıtım, kaynak, denetim ve kalibrasyon gibi uygulamalarda, ses bobini motorları mikrometre seviyesinde veya hatta mikrometreden daha küçük konumlandırma doğruluğu elde edebilir, bu da işlem tutarlılığını ve ürün verimini önemli ölçüde artırır.
Yüksek hızlı ve yüksek frekanslı operasyonlar için, doğrusal ses bobini motorları yüksek ivme ve hızlı tepki sunarak kontrol komutlarının ve karmaşık hareket profillerinin hassas bir şekilde izlenmesini sağlar. Yumuşak hareketleri ve düşük titreşimleri, mekanik stresi azaltmaya ve genel sistem güvenilirliğini artırmaya yardımcı olur.
Özellikler:
- Mikron veya mikron altı konumlandırma doğruluğu
- Yüksek ivme ve milisaniye seviyesinde tepki
- Sıfır boşluk, sıfır aşınma ve son derece doğrusal hareket
- Sürekli çalışma altında uzun süreli kararlılık
-
Vidalı mil, dişli veya kayış yok
-
Sıfır boşluk ve iletim hatası
-
Geniş kontrol bant genişliği ile hızlı dinamik tepki
-
Konum, hız ve kuvvet kapalı döngü kontrolünün kolay uygulanması
Ürün Parametreleri:
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25℃'de (N) |
Toplam Strok (mm) |
Maksimum Gerilim (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin Ağırlığı (g) |
Stator Çapı | Mil ucu dişi (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(Dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Mil ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(İç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(İç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(İç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(İç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(İç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(İç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(İç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(İç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(İç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | mil ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(İç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(İç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | mil ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | mil ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | mil ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | mil ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | mil ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | mil ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | mil ∮10 |
Uygulamalar:
- Hassas montaj ve presle geçirme aktivasyonu
- Hassas Z ekseni aktivasyon modülleri
- Yüksek hızlı konumlandırma ve dengeleme üniteleri
- Hassas dağıtım, kaynak ve yapıştırma makineleri
- Denetim ve test yürütme aşamaları
- Robotik uç efektör hassas aktivasyonu
