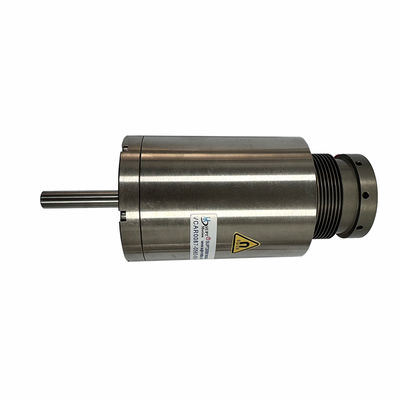

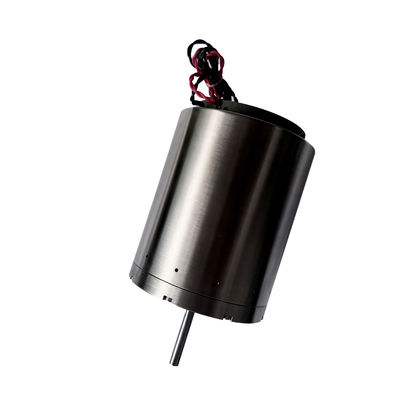

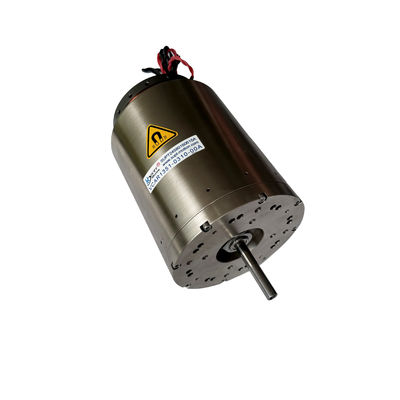

Yarı İletken Mikro Hareket Kontrolü İçin Yüksek Tepki Hassasiyetli Doğrusal Ses Bobini Motoru
| Menşe yeri | Çin, Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001,CE,3C |
| Model numarası | VCAB serisi |
| Min sipariş miktarı | 1 adet |
| Fiyat | $110-$160 |
| Ambalaj bilgileri | Özelleştirilmiş ambalaj vb. |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Ürün modeli | VCAB0262-0112-00A |
|---|---|---|---|
| ağırlık(g) | 285 | Tepe Kuvveti (N) | 262 |
| Toplam İnme (mm) | 11.2 | Maksimum Gerilim (V) | 35.1 |
| Başvuru | Otomatik Ürün | Konumlandırma doğruluğu | Yüksek |
| Ürün Tipi | lineer ses bobin motoru | Komisyon | Fırçalamak |
| Sürekli kuvvet (N) | 111N | Tip | Kompakt |
| Vurgulamak | hassas doğrusal ses bobini motoru,yarı iletken mikro hareketli motor,yüksek tepki ses bobini aktüatörü |
||
Ürün Açıklaması
Ürün Açıklaması:
Yarı iletken üretimi süreçlerinde, örneğin yonga işleme, litografi, denetim ve paketleme gibi uygulamalarda, mikro konumlandırma kontrolü son derece yüksek hassasiyet, hızlı tepki ve uzun süreli kararlılık gerektirir. Doğrudan tahrikli çalışma ve mükemmel dinamik performans sunan Doğrusal Ses Bobini Motorları, yarı iletken ekipmanlarında mikro yer değiştirme kontrolü için ideal bir tahrik çözümü haline gelmiştir.
Doğrusal Ses Bobini Motorları, elektromanyetik kuvvet yoluyla doğrudan itme kuvveti üreterek, mikrometre seviyesinde veya hatta nanometre seviyesinde konumlandırma çözünürlüğü ile sürtünmesiz, boşluksuz doğrusal hareket sağlar. Geleneksel kurşun vida veya servo tahrikli mekanizmalarla karşılaştırıldığında, Doğrusal ses bobini motorları, kısa strok aralıklarında üstün konumlandırma doğruluğu ve tekrarlanabilirlik sunar. Özellikle yonga hizalama, optik odaklama, prob teması kontrolü ve hassas konumlandırma kademeleri için uygundurlar.
Yüksek hızlı tarama ve dinamik kompanzasyon uygulamalarında, doğrusal ses bobini motorları yüksek ivme ve yüksek frekanslı tepki sağlayarak, kontrol komutlarının hassas bir şekilde izlenmesini ve sistem hataları ile çevresel rahatsızlıkların etkili bir şekilde telafi edilmesini sağlar. Pürüzsüz, düşük titreşimli hareketleri, mikro yapı imalatında proses bozulmalarını en aza indirmeye yardımcı olur ve istikrarlı proses performansı sağlar.
Özellikler:
- Alt mikron veya nanometre seviyesinde yer değiştirme çözünürlüğü
- Yüksek hızlı, yüksek bant genişliğine sahip dinamik tepki
- Olağanüstü tekrarlanabilirlik ve uzun süreli kararlılık
- Sıfır boşluk, düşük titreşim ve partikül içermeyen hareket
- ISO 4–5 temiz oda ortamlarıyla uyumluluk
- Kurşun vida, dişli veya boşluk yok
- Yer değiştirme tepkisinde histerezis yok
- Kapalı döngü konum, hız ve kuvvet kontrolü için yüksek kontrol bant genişliği
- Son derece düşük titreşim ve akustik gürültü
Ürün Parametreleri:
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25℃'de (N) |
Toplam Strok (mm) |
Maksimum Gerilim (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin Ağırlığı (g) |
Stator Çapı | Mil ucu dişi (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2(Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(Dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Mil ∮4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(İç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(İç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(İç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(İç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(İç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(İç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(İç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(İç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(İç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | mil ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(İç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(İç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | mil ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | mil ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | mil ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | mil ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | mil ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | mil ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | mil ∮10 |
Uygulamalar:
- Yonga hizalama ve konumlandırma kademeleri
- Litografi odaklama ve yükseklik kompanzasyonu
- Prob istasyonu Z ekseni ve temas kontrolü
- AOI / AVI yüksek hızlı tarama aktüatörleri
- Çip bağlama ve paketleme mikro montajı
- Hassas dağıtım ve mikro dozajlama sistemleri
