Yarım iletken ekipmanları için yüksek hızlı yüksek hassasiyetli titreşim motorları
Ürün ayrıntıları
| Motorlu Tip | Titreşim Motorları | Zirve kuvveti | 10N |
|---|---|---|---|
| Model Özellikleri | VCZA0010-0020-00A | Sertifikalar | ISO9001 |
| Başlangıç Akımı | 1.6mA | Nominal Gerilim | 14.8V |
| Titreşim Genliği | 0,5 mm | Konumlandırma Doğruluğu | ±1 μm |
| Felç | 5-50mm | Maksimum Hız | 2m/s |
Ürün Açıklaması
Ürün Açıklaması:

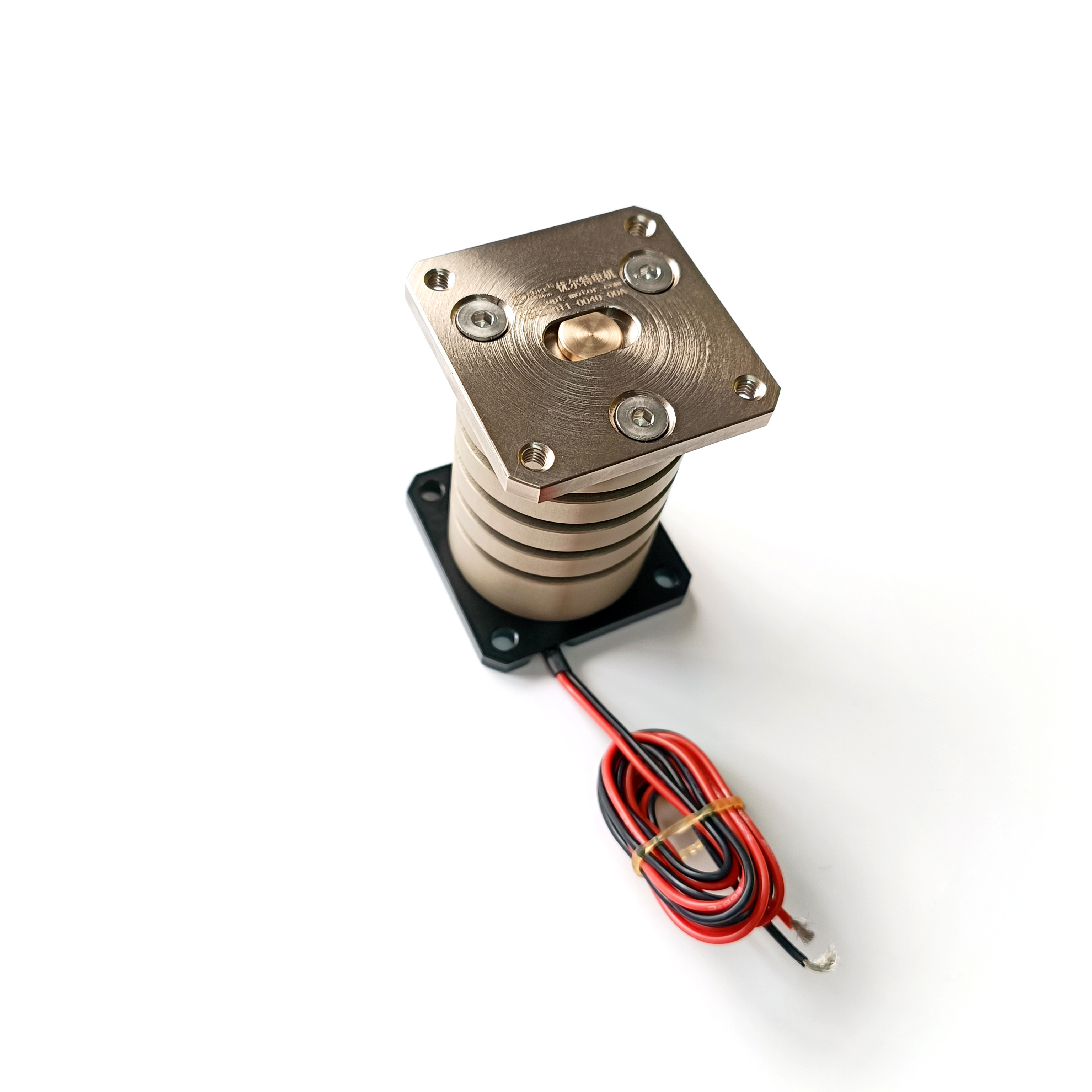

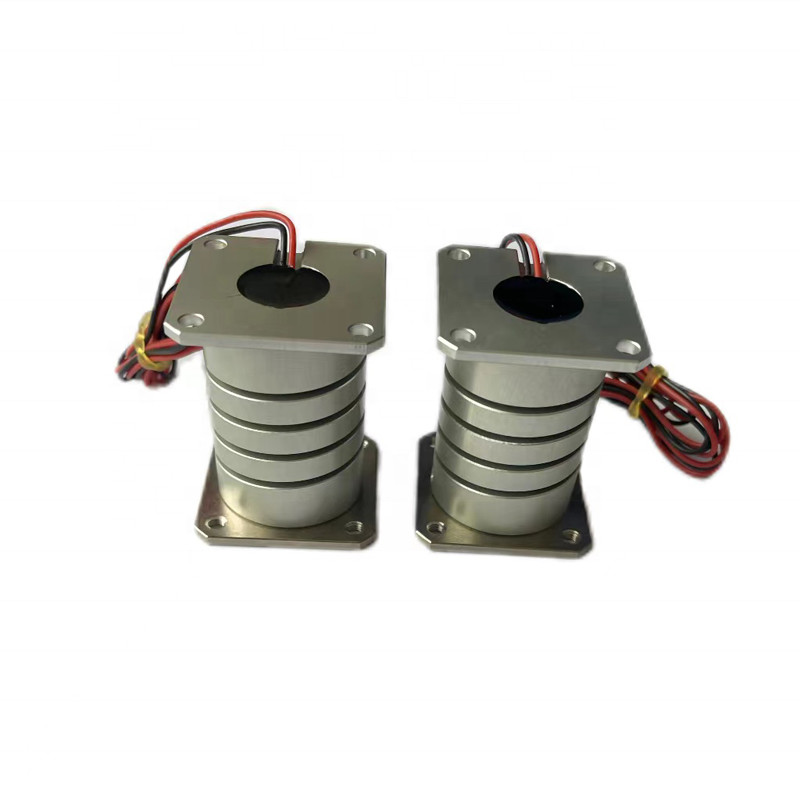

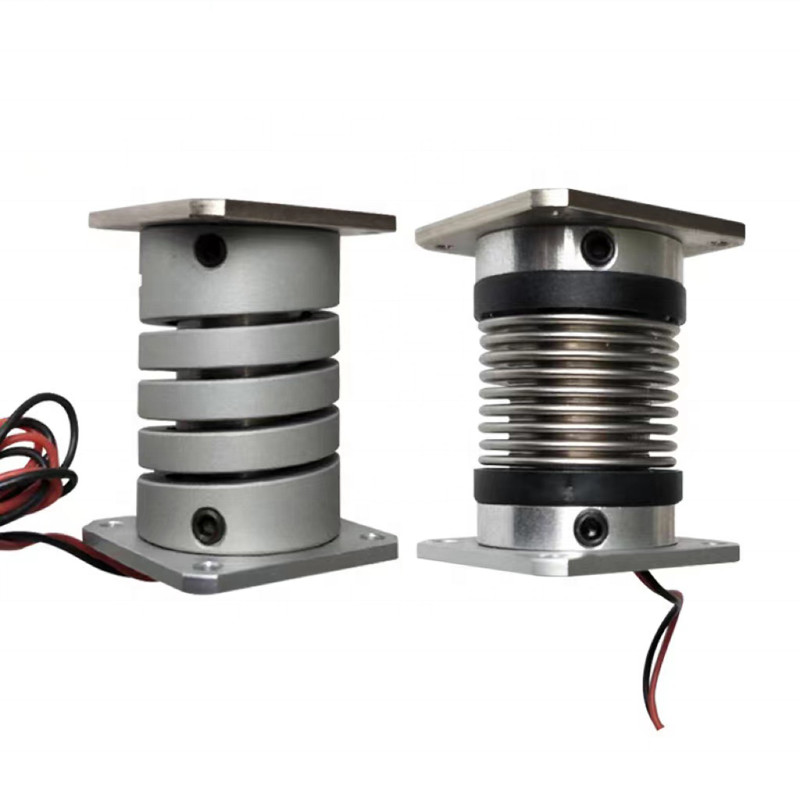

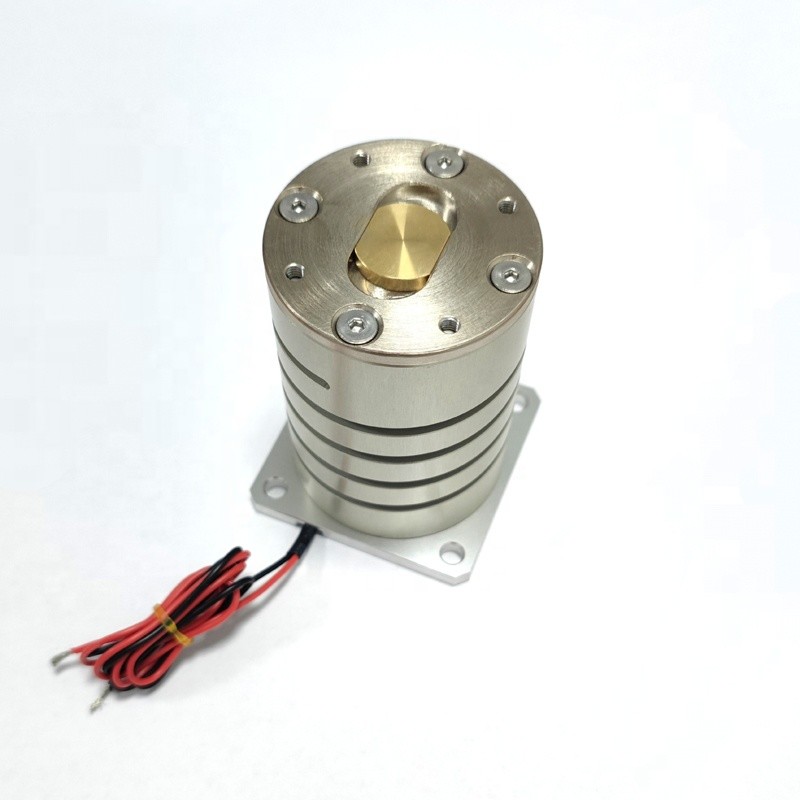

SUPTMOTION VCAZ Serisi Ses Bobini Aktüatörü, yüksek hassasiyet, hızlı tepki ve kompakt entegrasyon gerektiren uygulamalar için tasarlanmış yüksek performanslı bir eksenel lineer motordur. Gelişmiş elektromanyetik tahrik teknolojisine dayanan VCAZ Serisi, mekanik şanzıman bileşenleri olmadan doğrudan tahrikli lineer hareket sağlar, bu da olağanüstü konumlandırma doğruluğu ve pürüzsüz dinamik performans sağlar.
Yüksek frekans tepkisi, yüksek hızı, küçük boyutu ve uzun hizmet ömrü ile VCAZ Serisi aktüatör, hassas otomasyon sistemleri, lazer işleme ekipmanları, yarı iletken üretimi, optik hizalama ve yüksek hızlı denetim platformları için idealdir.
SUPTMOTION VCAZ Serisi Yüksek Hassasiyetli Ses Bobini Aktüatörü, ultra hassas konumlandırma ve hızlı dinamik tepki gerektiren gelişmiş yarı iletken ekipmanları için tasarlanmıştır. Doğrudan tahrikli eksenel elektromanyetik yapıya sahip bu aktüatör, pürüzsüz hareket, yüksek doğruluk ve sıfır boşluk sağlar.
Yüksek frekans tepkisi, kompakt boyutu ve uzun hizmet ömrü ile VCAZ Serisi, wafer konumlandırma sistemleri, yarı iletken denetim platformları ve mikro hareket aşamaları için idealdir.
Özellikler:
Ultra yüksek konumlandırma doğruluğu
Hassas hareket için yüksek dinamik tepki
Kompakt ve hafif tasarım
Sıfır boşluklu doğrudan tahrik sistemi
Minimum bakım ile uzun çalışma ömrü
Pürüzsüz ve kararlı hareket kontrolü
Temiz oda ortamları için uygundur
Ürün Parametreleri:
| Model Numarası | VCAZ0010-0020-00A | |||
| Bobin parametreleri | Tolerans | Sembol | Değer | Birim |
| DCR | ±%10 | R | 9.5 | Ω |
| Tepe Gerilimi | standart değer | Vp | 14.8 | V |
| Maksimum akım | standart değer | Ip | 1.6 | A |
| Kuvvet sabiti | ±%7.5 | KF | 2.7 | N/A |
| Geri EMF sabiti | standart değer | KD | 2.7 | V/M/Saniye |
| Endüktans | ±%30 | L | 0.37 | mH |
| Aktüatör parametreleri | Sembol | Değer | Birim | |
| Tepe kuvveti | Fp | 4.2 | N | |
| Sürekli durma kuvveti | Fc | 2.2 | N | |
| Aktüatör sabiti | Ka | 0.87 | N//W | |
| Elektriksel zaman sabiti | Te | 0.04 | milisaniye | |
| Pmax | Pp | 24 | W | |
| Strok | S | 1.5 | mm | |
| Bobinin her iki tarafındaki boşluk | CL | 0.8 | mm | |
| Termal direnç | Oth | 20 | °C/W | |
| İzin verilen maksimum bobin sıcaklığı | Tmax | 150 | °C | |
| Bobin ağırlığı | WTc | 13 | g | |
| Mıknatıs çeliği ağırlığı | WTE | 56 | g | |
| Aktüatör ağırlığı | WTa | 69 | g | |
Uygulamalar:
SUPTMOTION VCAZ Serisi Ses Bobini Aktüatörü, aşağıdakiler dahil olmak üzere yüksek hassasiyetli ve yüksek hızlı otomasyon sistemlerinde yaygın olarak kullanılmaktadır:
Lazer İşleme Ekipmanları
Lazer kesim kafası Z ekseni kontrolü
Lazer odaklama sistemleri
Lazer markalama ve gravür ekipmanları
Yarı İletken Üretimi
Wafer konumlandırma sistemleri
Hassas hizalama ekipmanları
Çip denetim ve taşıma sistemleri
Optik ve Fotonik Sistemler
