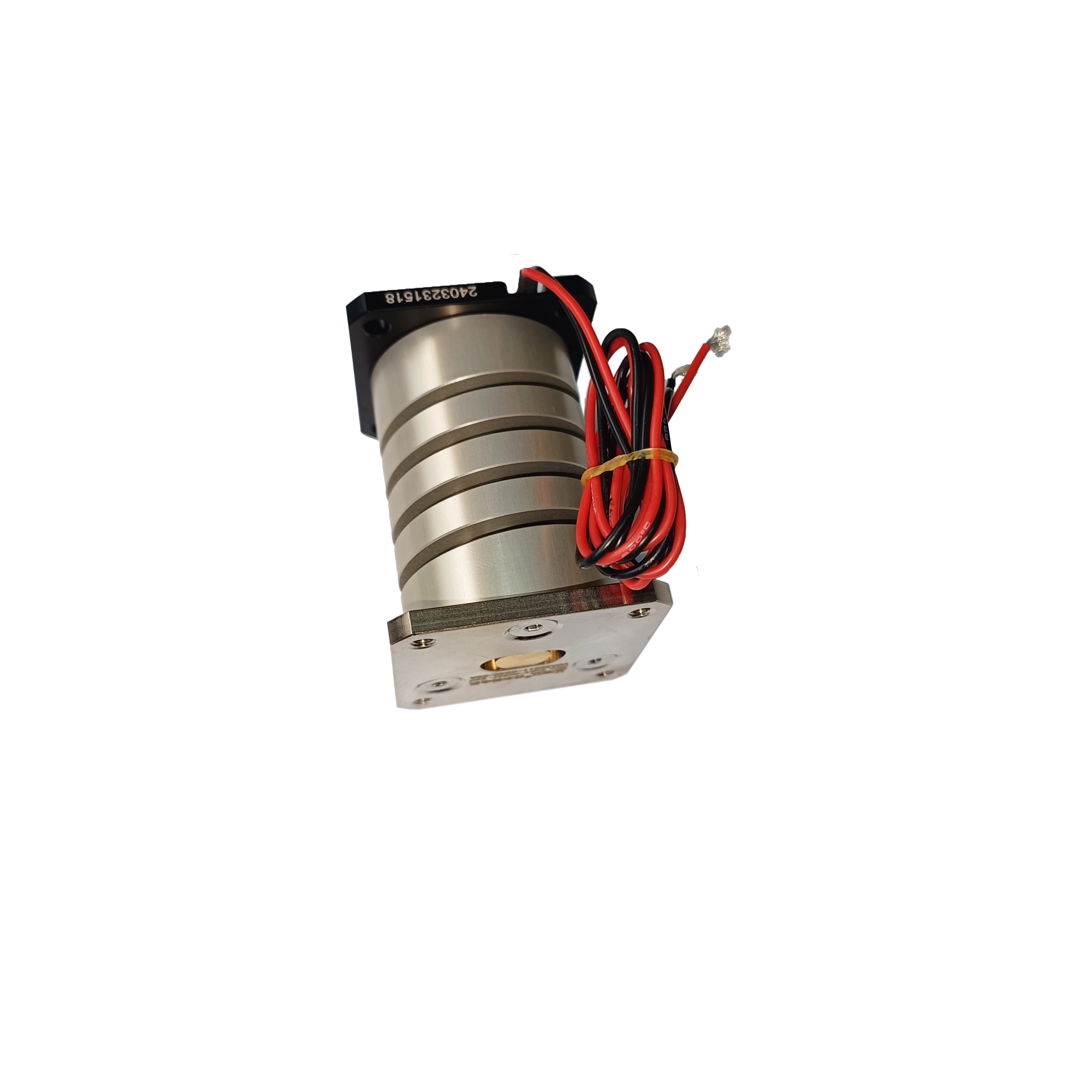

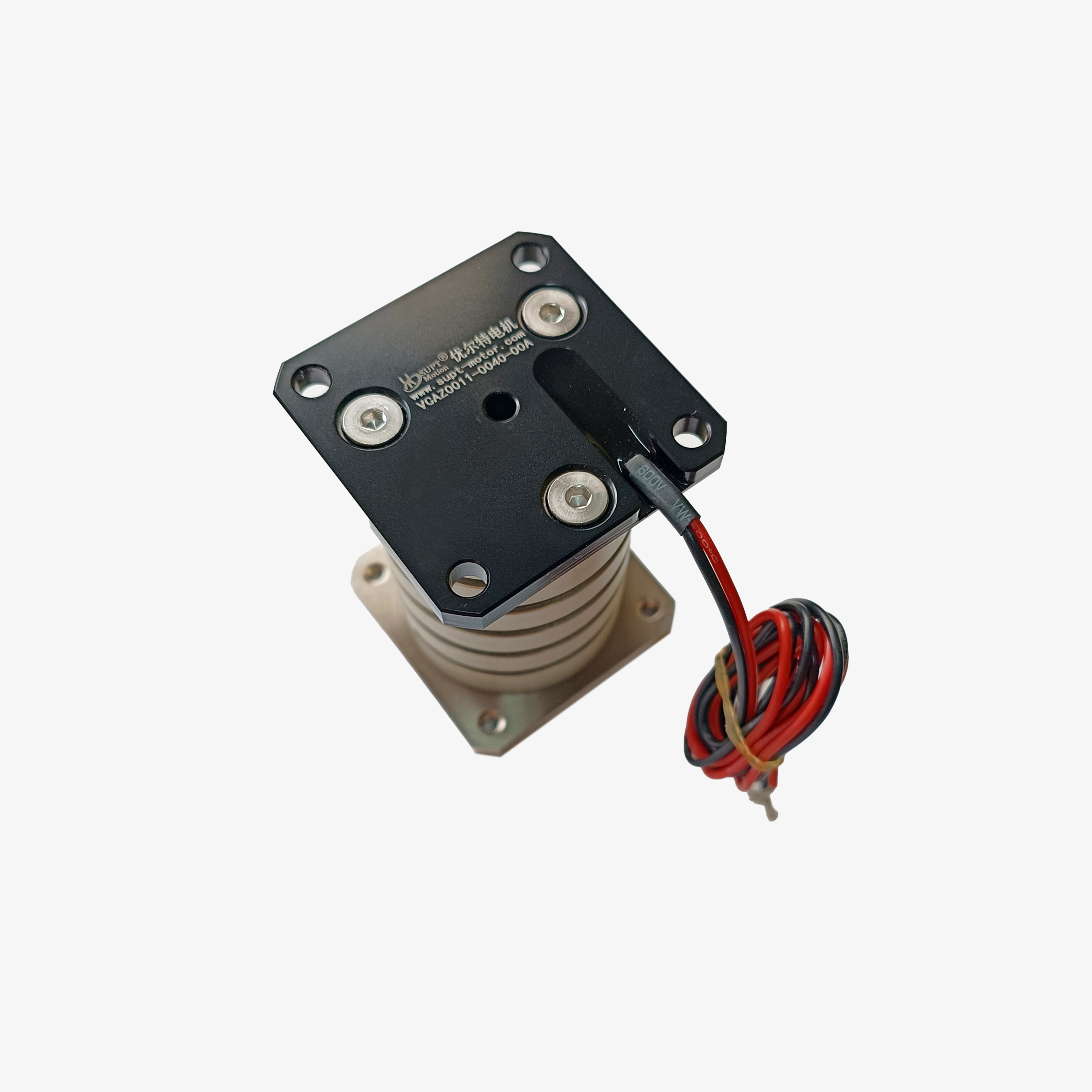

3C Elektronik Otomasyonu İçin Yüksek Hızlı Yüksek Frekanslı Titreşim Motorları
Ürün ayrıntıları
| Motorlu Tip | Titreşim Motorları | Zirve kuvveti | 4.2N |
|---|---|---|---|
| Model Özellikleri | VCZA0010-0020-00A | Sertifikalar | ISO9001 |
| Başlangıç Akımı | 1.6A | Nominal Gerilim | 14.8V |
| Konumlandırma Doğruluğu | ±1 μm | Maksimum hız | 2m/s |
| İzin verilen maksimum coi sıcaklığı | 150°C | Felç | 1,5 mm |
Ürün Açıklaması
Ürün Açıklaması:
SUPTMOTION VCAZ Serisi Titreşimli Ses Bobini Motorları, 3C elektronik endüstrisindeki yüksek hızlı otomasyon sistemleri için özel olarak tasarlanmıştır. Akıllı telefonlar, giyilebilir cihazlar ve tüketici elektroniği için üretim süreçleri ilerledikçe, üretim ekipmanlarının daha yüksek hızlara, daha yüksek hassasiyete ve daha güvenilir hareket performansına ulaşması gerekmektedir.
VCAZ serisinin 3C otomasyon uygulamalarındaki temel avantajı, olağanüstü hızlı dinamik tepki yeteneğinde yatmaktadır. Saatte binlerce bileşeni işleyen otomatik montaj hatlarında, hareket sisteminin sıfıra yakın gecikmeyle başlatma, durdurma ve konumlandırma sağlaması gerekir. Titreşimli ses bobini motoru tasarımı, VCAZ serisinin hızlı ivmelenme ve yavaşlama sağlamasına olanak tanıyarak verimli üretim döngüleri sağlar.
Titreşim motorlarının kompakt yapısı, bunları toplama-yerleştirme makineleri, mikro montaj iş istasyonları ve kamera modülü hizalama sistemleri gibi otomatik ekipmanlara entegre etmek için ideal hale getirir.
Titreşimli Ses Bobini Motorları, 3C elektronik otomasyon ekipmanları için özel olarak optimize edilmiştir ve olağanüstü hassasiyetle yüksek hızlı doğrusal hareket sağlar. Doğrudan tahrikli yapıları, pürüzsüz hareket ve hızlı ivmelenme sağlayarak otomatik montaj ve test üretim hatları için ideal bir seçimdir.
Özellikler:
Yüksek Hassasiyetli Hareket Kontrolü:
Doğrudan tahrikli elektromanyetik tasarım, mekanik iletim hatalarını ortadan kaldırarak mikron düzeyinde konumlandırma doğruluğu sağlar.
Yüksek Frekans Tepkisi:
Yüksek hızlı dinamik konumlandırma sistemleri için ideal olan hızlı ivmelenme ve yavaşlama yeteneği.
Yüksek Hızlı Performans:
Hızlı tepki süresi, hızlı başlat-durdur hareketi ve yüksek hızlı doğrusal aktivasyon sağlar.
Kompakt ve Hafif Tasarım:
Küçük ayak izi, kompakt ekipmanlara ve hassas aletlere sorunsuz entegrasyon sağlar.
Ürün Parametreleri:
| Model Numarası | VCAZ0010-0020-00A | |||
| Bobin parametreleri | Tolerans | Sembol | Değer | Birim |
| DCR | ±10% | R | 9.5 | Ω |
| Tepe Gerilimi | standart değer | Vp | 14.8 | V |
| Maksimum akım | standart değer | Ip | 1.6 | A |
| Kuvvet sabiti | ±7.5% | KF | 2.7 | N/A |
| Geri EMF sabiti | standart değer | KD | 2.7 | V/M/Saniye |
| Endüktans | ±30% | L | 0.37 | mH |
| Aktüatör parametreleri | Sembol | Değer | Birim | |
| Tepe kuvveti | Fp | 4.2 | N | |
| Sürekli durma kuvveti | Fc | 2.2 | N | |
| Aktüatör sabiti | Ka | 0.87 | N//W | |
| Elektriksel zaman sabiti | Te | 0.04 | milisaniye | |
| Pmax | Pp | 24 | W | |
| Strok | S | 1.5 | mm | |
| Bobinin her iki tarafındaki boşluk | CL | 0.8 | mm | |
| Termal direnç | Oth | 20 | ℃/W | |
| İzin verilen maksimum bobin sıcaklığı | Tmax | 150 | ℃ | |
| Bobin ağırlığı | WTc | 13 | g | |
| Mıknatıs çeliği ağırlığı | WTE | 56 | g | |
| Aktüatör ağırlığı | WTa | 69 | g | |
Uygulamalar:
Optik ve Fotonik Sistemler: Optik lens odaklama, Işın yönlendirme ve stabilizasyon, Optik hizalama platformları.
Hassas Otomasyon: Yüksek hızlı toplama-yerleştirme makineleri, Mikro konumlandırma aşamaları, Hassas montaj ekipmanları
Test ve Muayene Ekipmanları: Görüntüleme sistemleri, Yüksek hızlı tarama platformları, Hassas ölçüm aletleri
