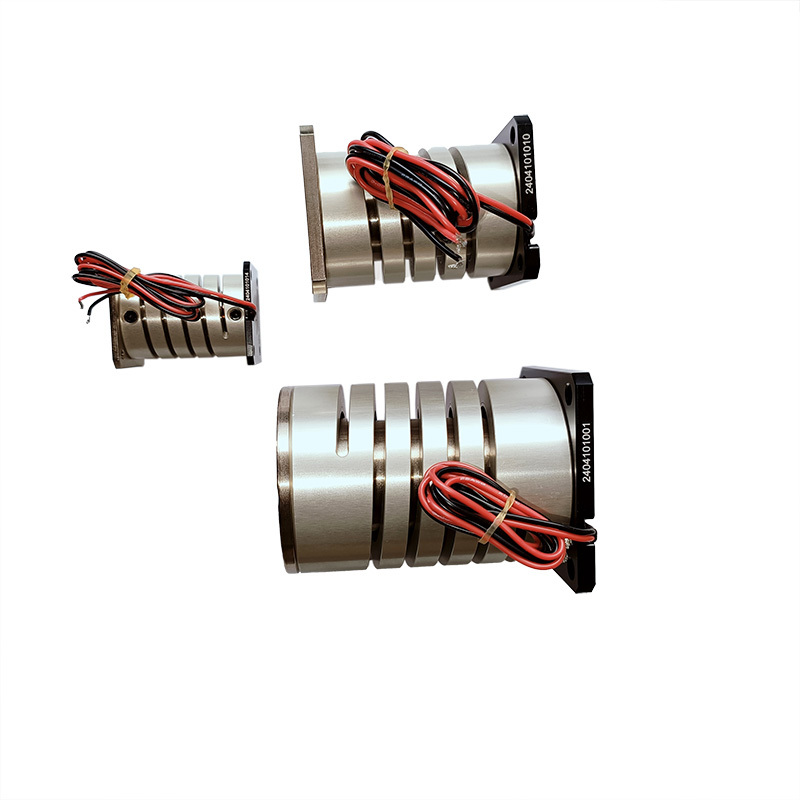

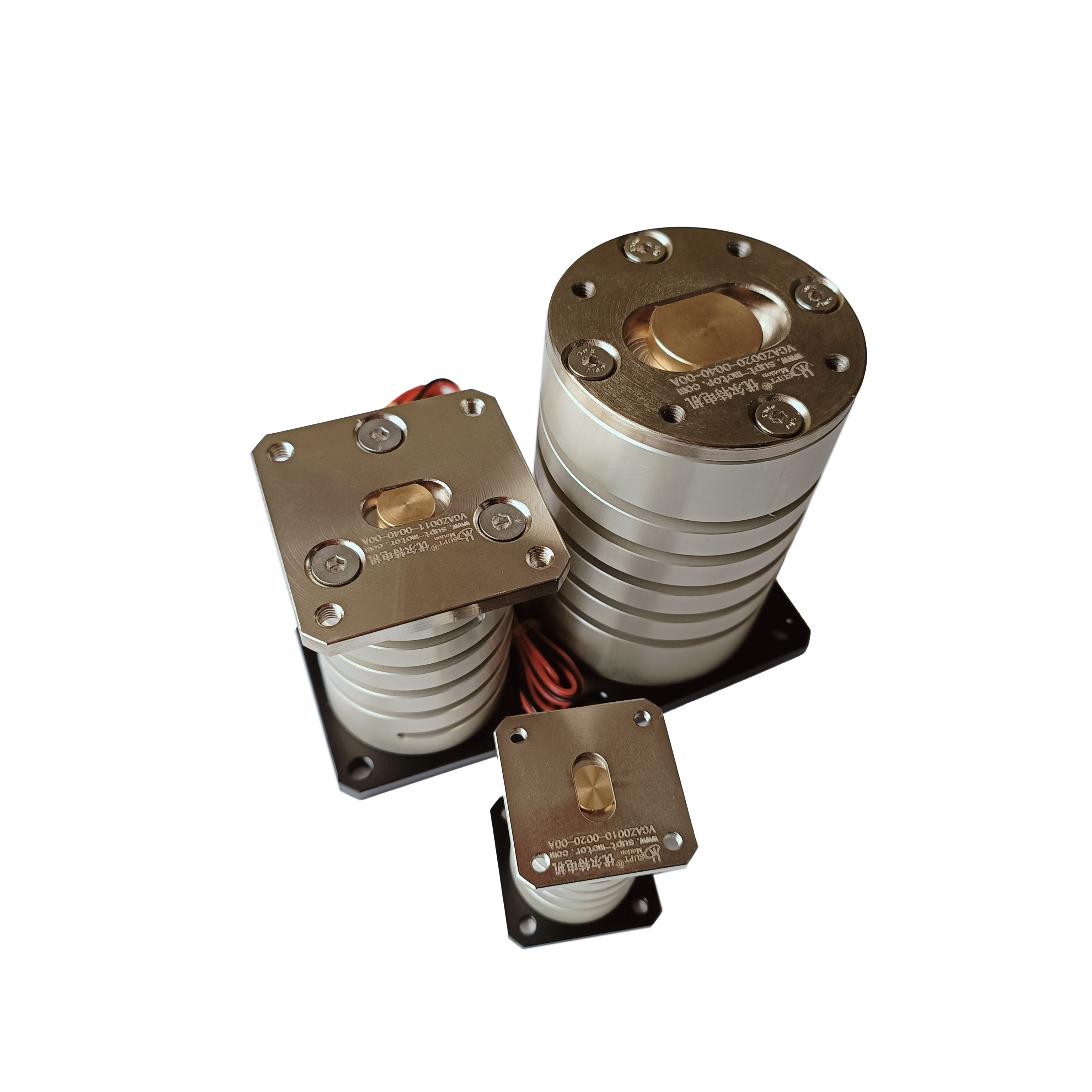

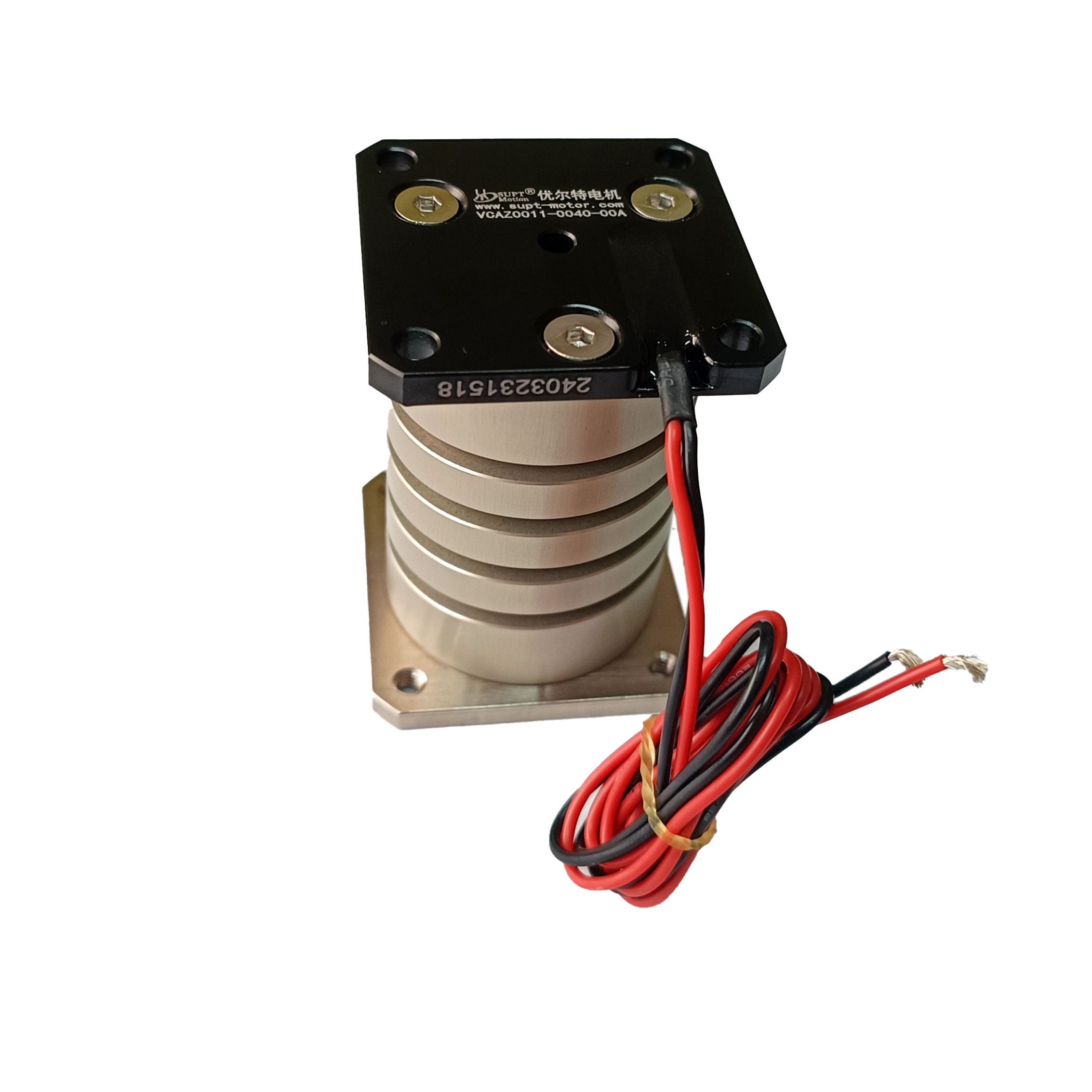

Yüksek Hızlı Kompakt titreşimli Ses Bobini Etkinleştiricisi Hassas Otomasyon Sistemleri İçin
Ürün ayrıntıları
| Motorlu Tip | Titreşim Motorları | Zirve kuvveti | 10.2N |
|---|---|---|---|
| Model Özellikleri | VCZA0010-0020-00A | Başlangıç Akımı | 1.6A |
| Nominal Gerilim | 14.8V | Güç @ Fp | 56,3W |
| Felç | 1,5 mm | Aktüatör ağırlığı | 69g |
| Hız | Yüksek | Sürekli güç | 2.2n |
| Tip | Mikro Motor | Koruma Özelliği | Tamamen Kapalı |
Ürün Açıklaması
Ürün Tanımı:
SUPTMOTION VCAZ Compact Vibration Voice Coil Actuator is a high-performance linear voice coil motor designed for precision automation systems requiring accurate motion control within limited installation spaceYarım iletken üretimi, elektronik montajı, optik hizalanma,ve hassasiyet denetimi genellikle yüksek hız ve yüksek hassasiyet yeteneğine sahip kompakt titreşim motorları gerektirir.
Bu kompakt titreşimli ses bobini motoru hızlı dinamik tepki sağlar.Olağanüstü hızlanma performansı, otomasyon sistemlerinin hızlı başlangıç-durma hareketleri ve hassas konumlandırma ayarları elde etmesini sağlar, kısa döngü süreleri ve yüksek üretim verimliliği gerektiren uygulamalar için ideal bir seçim haline getirir.
Kompakt bir yapısal tasarıma sahip olan titreşimli ses bobini motoru, mikro konumlandırma platformlarına, robotik modüllere ve kompakt otomasyon sistemlerine sorunsuz bir şekilde entegre olur.Küçük ayak izine rağmen, bu aktüatör yüksek güç yoğunluğu sağlar ve yüksek hassasiyetli hareket uygulamaları için sağlam itiş çıkışı sağlar.
Özellikleri:
Tip: titreşim motoru, esnek titreşim disk ses bobini motoru, titreşim ses bobini motoru
1Kompakt ses bobini aktüatörü tasarımı
2Yüksek hassasiyetli konumlandırma yeteneği.
3Hızlı tepki ve yüksek hızlanma.
4.Yumuşak doğrudan tahrik doğrusal hareket
5.Uzun hizmet ömrü ve güvenilir performans
Ürün parametreleri:
Hız: 1,5 mm
Sürekli kuvvet: 2.2 N
En yüksek kuvvet: 10.2 N
Tekrarlanabilirlik: ±0,5 μm
Maksimum Hız: 1,8 m/s
Frekans yanıt: 250 Hz
| Model Numarası | VCAZ0010-0020-00A | |||
| Bobin parametreleri | Dayanıklılık | Simge | Değer | Birim |
| DCR | ±10% | R | 9.5 | Oh |
| Zirve Voltajı | Standart değer | Vp | 14.8 | V |
| Maksimum akım | Standart değer | Ip | 1.6 | A |
| Güç sabiti | ±7,5% | KF | 2.7 | N/A |
| Geri EMF sabiti | Standart değer | KD | 2.7 | V/M/Sec |
| İndüktansa | ±30% | L | 0.37 | mH |
| Etkinleştirici parametreleri | Simge | Değer | Birim | |
| En yüksek kuvvet | Fp | 10.2 | N | |
| Sürekli durma kuvveti | Fc | 2.2 | N | |
| Etkinleştirici sabit | Ka | 0.87 | N/W | |
| Elektrik zaman sabiti | Te | 0.04 | Mil-saniye | |
| Pmax | Pp | 24 | W | |
| Felç | S | 1.5 | mm | |
| Bobinin her iki tarafının açıklığı | CL | 0.8 | mm | |
| Isı direnci | Diğerleri | 20 | °C/W | |
| En fazla izin verilen sıcaklık | Tmax | 150 | °C | |
| Bobinin ağırlığı | WTc | 13 | g | |
| Mıknatıs çelik ağırlığı | WTE | 56 | g | |
| Etkinleticinin ağırlığı | WTa | 69 | g | |
Uygulamalar:
1.Tam otomatik sistemler
2Mikro konumlandırma aşamaları.
3Elektronik montaj ekipmanları
4Yarım iletken denetim sistemleri
| Ses bobine motorunun ana kullanımı: | ||||||||||||
| 1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. | ||||||||||||
| 2- Valf işlemi alanında:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyası | ||||||||||||
| Enjeksiyon sistemi. | ||||||||||||
| 3Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. | ||||||||||||
| 4Titreşim Sistemi: Sallama masası, titreşim platformu. | ||||||||||||
| 5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. | ||||||||||||
| 6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. | ||||||||||||
| 7Ticari kullanım alanı: Bilgisayar soğutma pompası minyatür kamera otomatik odaklama sistemi. | ||||||||||||
| 8Otomasyon endüstrisi: Lazer ekipmanları, dispansörler, test ekipmanları, tekstil makineleri. |
