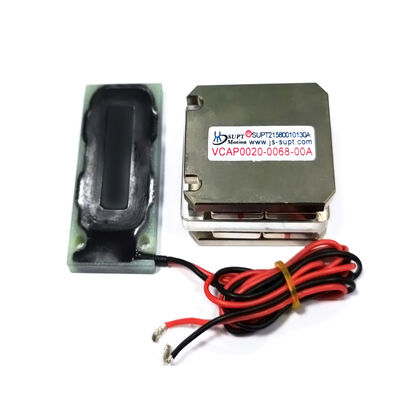

20N Ultra İnce Hassas Mikro Ses Bobini Motoru Yarı İletken Test Ekipmanları İçin
Ürün ayrıntıları
| Kuvvet Çıkışı | 500N'ye kadar | Öğe | Mikro Elektrik Motorları |
|---|---|---|---|
| Liman | Şangay | Model numarası | VCAP0020-0068-00A |
| Zirve kuvveti | 20N | Toplam inme | 6,8 mm |
| sürekli kuvvet | 5.3N | Maksimum voltaj | 8.2V |
| uzunluk (mm) | 39 | Koruma Özelliği | Tamamen Kapalı |
| Hız (RPM) | 15 iş günü |
Ürün Açıklaması
Ürün Tanımı:
SUPT VCAP0020-0068-00A, son derece sınırlı alana sahip ultra kompakt hassas hareket sistemleri için özel olarak tasarlanmış yüksek performanslı düz ses bobine motorudur.Bu ultra ince aktüatör, 20 N'lik bir en yüksek itiş ve 5 N'lik bir sürekli itiş sağlar..5 N 25°C'de, toplam 6,8 mm'lik bir darbe ile, kısa darbe, yüksek hassasiyetli konumlandırma görevlerinin taleplerini karşılıyor.Mikro cihazlara sorunsuz bir şekilde entegre olur., yarı iletken probları, tıbbi cihazlar ve optik odaklama sistemleri performansını tehlikeye atmadan.ve sıfır geri tepkiMikron altındaki konumlandırma doğruluğu gerektiren uygulamalar için idealdir.Ürün, uzun süreli çalışma sırasında bile istikrarlı ve verimli bir performans sağlar.39 × 50 × 21.5 mm'lik kompakt boyutları, dar alanlarda kolay bir montaj sağlarken, sağlam yapısı yüksek güvenilirliği ve uzun kullanım ömrünü garanti eder.Bu model mikro montaj robotlarında yaygın olarak kullanılmaktadır, lens otomatik odaklama sistemleri, mikro-valf kontrolü, hassas ölçüm pompaları ve küçük yarı iletken test ekipmanları.
Özellikleri:
Düz tip ses bobini motorlu alt bobinler hafiftir, kısa yanıt süresi ve yüksek frekanslıdır. Kısa vuruş ve kompakt yapı.
Seyahat ve Yükseklik Denge: Sadece 22.5 mm yüksekliğindeki 16 mm orta yol tasarımı, sınırlı alanlarda daha uzun bir hareket aralığını sağlar.
Düşük gerilim uyumluluğu: Maksimum 27,6V gerilim için tasarlanmıştır, ana akım endüstriyel güç kaynağı sistemleriyle uyumludur ve ek güçlendirme modülleri gerektirmez.
Boyut Uygunluğu: Uzunluk/genişlik oranı 59×50 mm'dir ve ekipman düzenini basitleştiren XY eksenli platformlarda dizi tarzı kurulum için uygundur.
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |

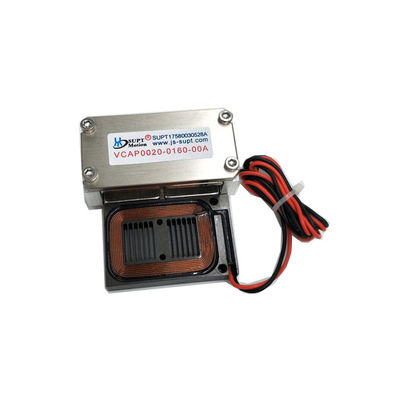

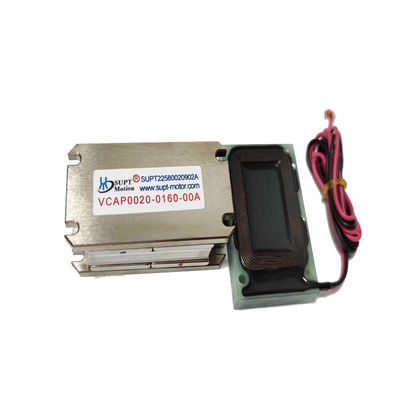

| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0020-0068-00A:
| Parametreler | değer | Parametreler | değer |
| Model | VCAP0020-0068-00A | En yüksek itiş gücü | 20N |
| Sürekli itiş (25°C) | 5.5N | Toplam vuruş | 6.8mm |
| Maksimum Voltaj | 8.2V | Geri EMF Sabiti | 4.4V/m/s |
| Uzunluk | 39 mm | Genişliği | 50 mm |
| Yükseklik | 21.5mm | Çalışma sıcaklığı | -10~60°C |
Uygulama:
| Ses bobine motorunun ana kullanımı: |
| 1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. |
| 2- Valf işlemi alanında:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyasal enjeksiyon sistemi. |
| 3Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. |
| 4Titreşim Sistemi: Sallama masası, titreşim platformu. |
| 5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. |
| 6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. |
| 7.Ticari kullanım alanı: Bilgisayar soğutma pompası miniatür kamera otomobil Odaklama sistemi. |
|
8Otomasyon endüstrisi:Lazer ekipmanları, dispenserler, test ekipmanları, tekstil makineleri. |
Mikro-Optik Denetim Ekipmanlarındaki Lenslerin Odaklanması.
Yarım iletken çipleri için mikro-sonba istasyonları.
Tıbbi mikro pompa valfleri için tahrik sistemleri.
Elektronik Bileşenler için Mikro Montaj Robotu.
