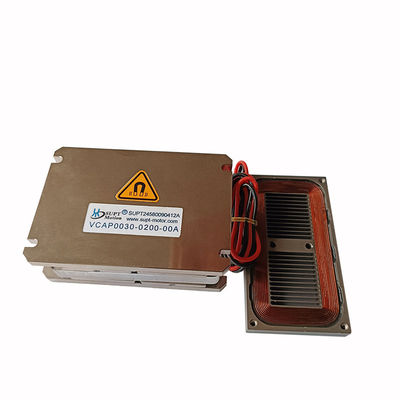

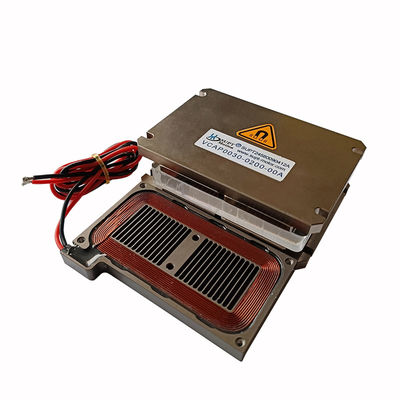

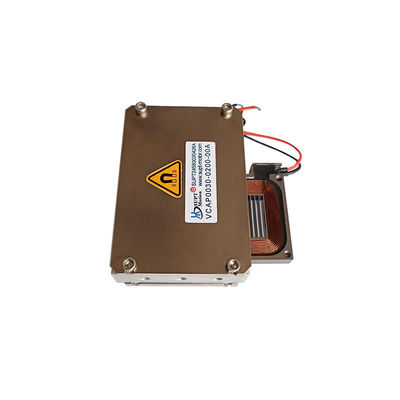

30N Yüksek İktidarlı Düz Ses Bobin Motorları, Hassas İşlem için Uygun
Ürün ayrıntıları
| Çalıştırma Yöntemi | Ses Bobini | Koruma Özelliği | Tamamen Kapalı |
|---|---|---|---|
| sürekli kuvvet | 12.3N | Gerilim | 24.3V |
| Toplam inme | 20mm | Zirve kuvveti | 30N |
| Uzunluk | 80mm | Boyut | 74 mm |
| Gürültü Seviyesi | Düşük | Ürün Modeli | VCAP0030-0200-00A |
| Pozisyon Geribildirimi | Potansiyometre | Komütasyon | Fırçalamak |
Ürün Açıklaması
Ürün Açıklaması:
SUPTMOTION VCAP0030-0200-00A, yüksek itme gücü ve uzun stroklu hassas hareket için özel olarak tasarlanmış ağır hizmet tipi düz ses bobini motorudur. 30 N tepe itme gücü, 12,3 N sürekli itme gücü ve 20 mm ultra uzun strok sunarak yarı iletken üretimi, hassas işleme ve otomatik montaj sistemleri için idealdir. Sağlam mekanik yapısı ve yüksek performanslı manyetik devre tasarımı ile bu aktüatör, olağanüstü konumlandırma kararlılığı, hızlı dinamik tepki ve sıfır boşluk sağlar. 80×74×25 mm'lik endüstriyel standart boyutları, standart ekipman arayüzleriyle uyumluluğu garanti ederek mekanik tasarım ve kurulum süreçlerini basitleştirir. Düz ses bobini motoru, 10,5 V/m/s'lik geri EMF sabiti ile maksimum 24,3 V'ta çalışır, yüksek enerji verimliliği ve düşük güç tüketimi sunar. Mükemmel ısı dağılımı, düşük termal direnç özelliklerine sahiptir ve sürekli ağır hizmet çalışma koşullarında kararlı performansı korur. Düz ses bobini motorları, wafer kesme makineleri, CNC mikro besleme sistemleri, otomotiv bileşen montajı, lityum-iyon pil presleri ve yüksek hassasiyetli muayene ekipmanlarında yaygın olarak kullanılmaktadır. Yüksek itme gücü ve uzun strok gerektiren endüstriyel uygulamalar için güvenilir ve bakım gerektirmeyen hareket kontrolü sağlarlar.
Özellikler:
Uzun Strok ve Yüksek İtme Gücü: 20 mm maksimum strok, 30 N tepe itme gücü ve 12,3 N sürekli itme gücü ile ağır yük hassas hareket taleplerini karşılar.
Yüksek Verimli Enerji Dönüşümü: 10,5 V/m/s'lik yüksek geri EMF sabiti, karşılaştırılabilir ürünlere göre %15 daha yüksek enerji dönüşüm verimliliği sağlar.
Endüstriyel Sınıf Boyutlar: 80 × 74 × 25 mm standart endüstriyel boyutlar, yarı iletken ekipman montaj arayüzleriyle uyumludur.
Ürün Parametreleri:
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25°C'de(N) |
Toplam Strok (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
VCAP0030-0200-00A:
| Parametre | değer | Parametre | değer |
| Model | VCAP0030-0200-00A | Tepe itme gücü | 30N |
| Sürekli İtme Gücü (25°C) | 12.3N | Toplam strok | 20mm |
| Maksimum Voltaj | 24.3V | Geri EMF sabiti | 10.5V/m/s |
| Uzunluk | 80mm | Genişlik | 74mm |
| Yükseklik | 25mm | Koruma sınıfı | IP54 |
Uygulamalar:
• Yarı iletken wafer kesme ekipmanları için konumlandırma sistemleri
• Hassas CNC takım tezgahları için mikro besleme mekanizmaları
• Otomotiv elektronik bileşen test ekipmanları
• Lityum-iyon pil elektrotları için hassas laminasyon ekipmanları
| Ses bobini motorunun ana uygulaması: |
| 1.Yarı iletken endüstrisi: Kablolama, kesme, delme, taşıma sistemleri, kaynak, robotik. |
| 2.Sahada valf operasyonu: Tip ölçüm valfleri, basınç test sistemleri, pnömatik valf kimyasal enjeksiyon sistemi. |
| 3.Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. |
| 4.Titreşim Sistemi: Sallama masası, titreşim platformu. |
| 5.Tıp alanı: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. |
| 6.Havacılık Teknolojisi: Uçuş kontrol sistemi, pilot geri bildirim sistemi. |
| 7.Ticari kullanım alanı: Bilgisayar soğutma pompası minyatür kamera otomatik odaklama sistemi. |
| 8.Otomasyon endüstrisi: Lazer ekipmanları, dağıtıcı, test ekipmanları, tekstil makineleri. |
