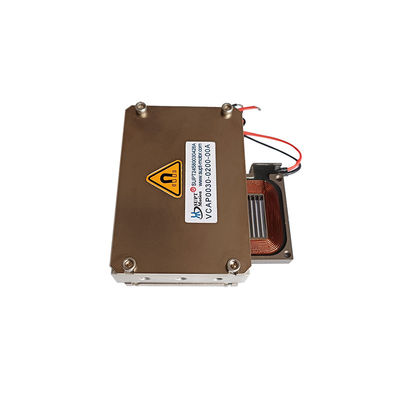

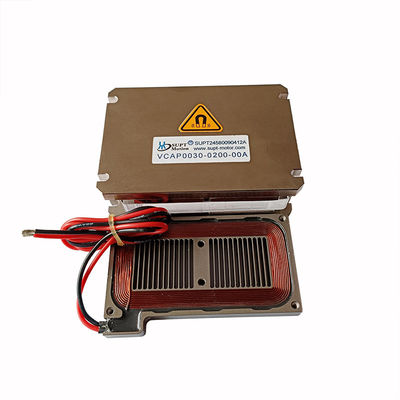

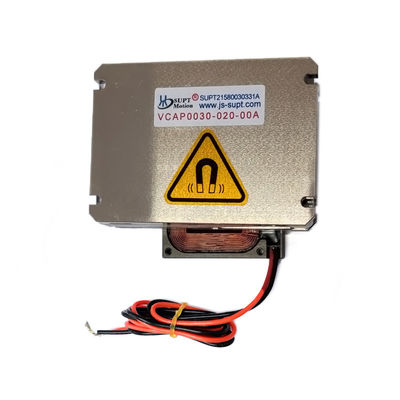

Yüksek Güçlü Uzun Vaktli Düz Ses Bobin Motoru Hassas Montaj için
Ürün ayrıntıları
| Gürültü Seviyesi | Düşük | Garanti | 3 ay-1 yıl |
|---|---|---|---|
| Maksimum Kuvvet | 30N | Gerilim | 24.3V |
| Ürün Modeli | VCAP0020-0068-00A | Muhafaza malzemesi | Alüminyum |
| Tip | Mikro Motor | Felç | 20mm |
| İnme uzunluğu | 80mm |
Ürün Açıklaması
Ürün Açıklaması:
SUPT VCAP0075-0180-00A, yüksek itme gücü ve uzun stroklu endüstriyel otomasyon görevleri için optimize edilmiş yüksek performanslı düz ses bobini motorudur. 30 N'luk güçlü bir tepe itme gücü, 12,3 N'luk sürekli itme gücü ve 20 mm'lik bir strok sunarak hassas montaj, presleme, konumlandırma ve malzeme taşıma gibi uygulamalar için idealdir. Sağlam, kompakt yapısı, ağır yükler altında yüksek rijitlik, düşük titreşim ve kararlı performans sağlar. Verimli bir manyetik devre tasarımına sahip bu düz ses bobini motoru, pürüzsüz kuvvet çıkışı, hızlı tepki ve takılma etkisi olmadan yüksek hassasiyetli kapalı döngü kontrolünü destekler. 24,3V maksimum voltajı ve 10,5 V/m/s'lik geri EMF sabiti ile olağanüstü enerji verimliliği ve kararlı performans sunar. Gelişmiş ısı dağılımı tasarımı, düşük ısı üretimi ve güvenilir uzun süreli çalışma sağlar. Bu düz ses bobini motoru, 3C elektronik montajı, otomotiv parçaları üretimi, hassas damgalama sistemleri, yarı iletken paketleme ve düz panel ekran üretim hatlarında yaygın olarak kullanılmaktadır. Modern endüstriyel otomasyonun taleplerini karşılamak için yüksek itme gücü, uzun strok ve yüksek güvenilirliği birleştirir.
Özellikler:
Manyetik Devre ve Hava Boşluğu: Manyetik boyunduruğu optimize etmek ve kaçak akıyı azaltmak için çift taraflı çok kademeli veya diferansiyel yapılar önceliklendirilmelidir; hava boşluğu, manyetik akı yoğunluğunu ve üretim toleranslarını dengelemelidir.
Bobin Optimizasyonu: Dinamik performansı iyileştirmek için düşük endüktans ve düşük direnç; tel kalınlığı ve sarım sayısı, itme gücü ve güç tüketimine göre ayarlanmalıdır.
Kılavuz Mekanizması: Mikro yer değiştirmeler ve sürtünmesiz çalışma için esnek menteşeler uygundur; sürtünme ve yanal kuvvetlerin kontrol edilmesi gereken biraz daha uzun stroklar için lineer yataklar uygundur.
Ürün Parametreleri:
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25°C'de(N) |
Toplam Strok (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
| VCAP0020-0068-00A | 20 | 5.5 | 6.8 | 8.2 | 4.4 | 39 | 50 | 21.5 |
| VCAP0020-0160-00A | 20 | 5.3 | 16 | 27.6 | 4.4 | 59 | 50 | 22.5 |
| VCAP0030-0200-00A | 30 | 12.3 | 20 | 24.3 | 10.5 | 80 | 74 | 25 |
| VCAP0100-0020-00A | 100 | 47 | 4 | 41.2 | 80.1 | 110 | 105 | 51 |
| VCAP0030-0200-00A |
| Parametre | değer | Parametre | değer |
| Model | VCAP0030-0200-00A | Tepe itme gücü | 30N |
| Sürekli İtme Gücü (25°C) | 5.512.3 | Toplam strok | 20mm |
| Maksimum Voltaj | 24.3V | Geri EMF sabiti | 10.5V/m/s |
| Uzunluk | 80mm | Genişlik | 74mm |
| Yükseklik | 25mm | Koruma Sınıfı | IP54 |
Uygulamalar:
| Ses bobini motorunun ana uygulaması: |
| 1.Yarı iletken endüstrisi: Kablolama, kesme, delme, taşıma sistemleri, kaynak, robotik. |
| 2.Sahada valf işletimi: Tip ölçüm valfleri, basınç test sistemleri, pnömatik valf kimyasal enjeksiyon sistemi. |
| 3.Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. |
| 4.Titreşim Sistemi: Sallama masası, titreşim platformu. |
| 5.Tıp alanı: Mikro enjeksiyon sistemi, solunum cihazları, test ekipmanları. |
| 6.Havacılık Teknolojisi: Uçuş kontrol sistemi, pilot geri bildirim sistemi. |
| 7.Ticari kullanım alanı: Bilgisayar soğutma pompası minyatür kamera otomatik odaklama sistemi. |
| 8.Otomasyon endüstrisi: Lazer ekipmanları, dağıtıcı, test ekipmanları, tekstil makineleri. |
1.Hassas metal damgalama ekipmanları
2.Otomotiv parçaları için hassas montaj makineleri
3.Hassas sensör kalibrasyon sistemleri
4.Küçük ölçekli otomatik montaj hatları
