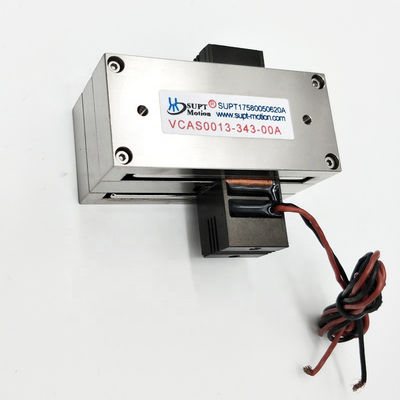

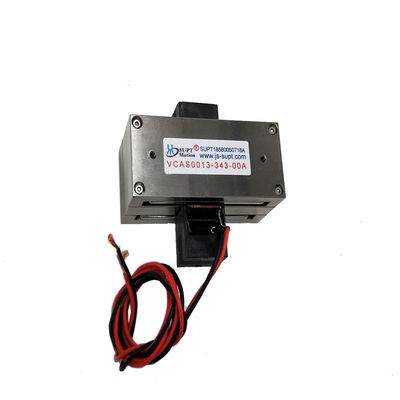

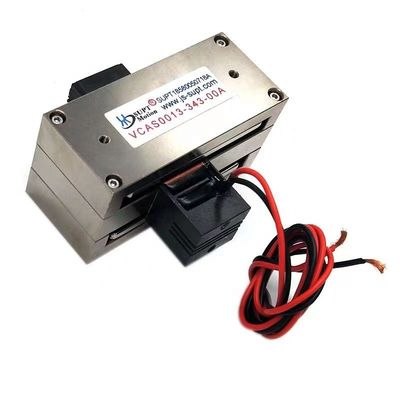

2Optik odaklama için.1N 50mm Stroke Dikdörtgen Ses Bobini Doğrusal Motor
Ürün ayrıntıları
| Koruma Özelliği | Tamamen Kapalı | Model numarası | VCAS0002-0498-00A |
|---|---|---|---|
| Kontrol yöntemi | Elektronik | Toplam inme | 49,8 mm |
| Yapı | Kalıcı Mıknatıs | Zirve kuvveti | 2.1N |
| Boyut | 72*42.6*33mm | Anahtar Kelimeler | Ses bobini doğrusal motorlar |
| Gerilim | 11.3V | bobinin ağırlığı | 15g |
| Hız | Yüksek Hız (rpm) |
Ürün Açıklaması
Ürün Açıklaması:
SUPT MOTION'ın VCAS0002-0498-00A'sı, kısa stroklu, düşük itmeli hassas konumlandırma için tasarlanmış kompakt, dikdörtgen bir ses bobinli doğrusal motordur. Bu hareketli bobinli aktüatör, 2,1 N'lik bir tepe itme kuvveti ve toplam 50 mm'lik strok sunarak düzgün, sarsıntısız doğrusal hareket sağlar. Optik odaklama, mikro valf kontrolü ve hafif yüklü XY konumlandırma uygulamaları için idealdir. Düşük hareketli kütlesi (sadece 15 gramlık bobin ağırlığı), yüksek dinamik tepki ve düşük güç tüketimi sağlar. Yalnızca 11,3 V'luk maksimum çalışma voltajıyla hassas elektronik sistemlere entegrasyonu kolaydır.
Geleneksel vidalı veya kayışlı tahriklerden farklı olarak VCAS serisi, boşluk ve mekanik aşınmayı ortadan kaldırarak servis ömrünü ve konumlandırma tekrarlanabilirliğini önemli ölçüde artırır. Dikdörtgen tasarımı özellikle yarı iletken inceleme veya lazer hizalama modüllerinde alan kısıtlaması olan XY yığınlı uygulamalar için çok uygundur.
İster laboratuvar otomasyonunda, ister otomatik odaklama modüllerinde, ister aktif titreşim izolasyon sistemlerinde kullanılsın, dikdörtgen ses bobinli lineer motor, kompakt bir kaplama alanı içerisinde doğrudan tahrik güvenilirliği sağlar.
Özellikler:
-
Tepe Kuvveti: 2,1 N
-
Sürekli Kuvvet @25°C: 1,3 N
-
Toplam İnme: 50 mm
-
Maksimum Gerilim: 11,3 V
-
Geri EMF Sabiti: 1,3 V/m/s
-
Bobin Ağırlığı: 15 gr
-
Boyutlar (U×G×Y): 72×42,6×33 mm
Ürün Parametreleri:
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25°C'de(K) |
Toplam İnme (mm) |
Maksimum Gerilim (V) |
Geri EMF Sabiti (V/m/sn) |
Bobinin ağırlığı (G) |
Uzunluk (mm) |
Genişlik (mm) |
Yükseklik (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0498-00A:
| Parametre | değer | Parametre | değer |
| Modeli | VCAS0002-0498-00A | Tepe itme kuvveti | 2,1N |
| Sürekli İtme (25°C) | 1,3N | Toplam vuruş | 49,8 mm |
| Maksimum Gerilim | 11.3V | Geri-EMF sabiti | 1,3V/m/sn |
| Uzunluk | 72 mm | Genişlik | 42,6 mm |
| Yükseklik | 33 mm | Bobin Ağırlığı | 15g |
Uygulamalar:
1.Oto-odaklama, yakınlaştırma mekanizmaları
2.Mikro valf kontrolü
3. Yarı iletken hizalama
4.Optik filtre değiştirme
5.Hassas hafif yük XY aşamaları
| Ses bobini motorunun ana uygulaması: | ||||||||||
| 1.Yarı iletken endüstrisi: Kablolama, kesme, delme, taşıma sistemleri, kaynak, robotik. | ||||||||||
| 2. Sahada valf çalışması: Tip ölçüm valfleri, basınç test sistemleri, pnömatik valf kimyası enjeksiyon sistemi. | ||||||||||
| 3.Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. | ||||||||||
| 4.Vibrasyon Sistemi: Sarsma masası, titreşim platformu. | ||||||||||
| 5.Tıp alanı: Mikro enjeksiyon sistemi, solunum ekipmanı, test ekipmanı. | ||||||||||
| 6. Havacılık Teknolojisi: Uçuş kontrol sistemi, pilot geri bildirim sistemi. | ||||||||||
| 7. Ticari kullanım alanı: Bilgisayar soğutma pompası minyatür kamera otomatik odaklama sistemi. | ||||||||||
| 8.Otomasyon endüstrisi: Lazer ekipmanı, dağıtıcı, test ekipmanı, tekstil makineleri. |
