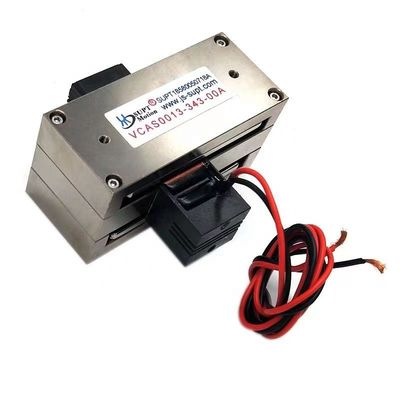

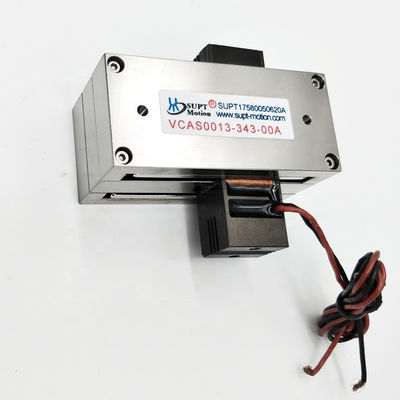

Uzun Yolculuk 74.7mm Yarım iletken işleme yönelik düz çizgisel ses bobini aktüatörü
Ürün ayrıntıları
| Koruma Özelliği | Tamamen Kapalı | Model numarası | VCAS0002-0747-00A |
|---|---|---|---|
| Kontrol yöntemi | Elektronik | Toplam inme | 74,7 mm |
| Yapı | Kalıcı Mıknatıs | Zirve kuvveti | 2.1N |
| Boyut | 100,5×42,6×37 mm | Anahtar Kelimeler | Ses bobini doğrusal motorlar |
| Gerilim | 11.3V | bobinin ağırlığı | 15g |
| Hız | Yüksek Hız (rpm) |
Ürün Açıklaması
Ürün Tanımı:
SUPT MOTION VCAS0002-0747-00A doğrusal ses bobini aktüatörü, hafif bir ses bobini, kısa yanıt süresi ve yüksek frekansla kompakt bir dikdörtgen profilini korur.74'lük bir vuruşa sahiptir..7 mm. 2.1 N'lik bir en yüksek itiş ve 1.3 N'lik bir sürekli itiş ile, bu aktüatör, yarım iletken wafer işlemi,ve hassas ölçüm cihazları.
Hareketli bobin tasarımı manyetik çekimi ortadan kaldırır ve bu da çember etkisi olmadan son derece pürüzsüz bir harekete neden olur.
Yarım iletken denetiminde, uzun vuruşlu doğrusal aktüatörler büyük yongaları taramak veya waferler üzerinden probları tahrik etmek için gereklidir. VCAS0002-0747-00A doğrudan hava silindirlerini veya kurşun vidaları değiştirebilir,Daha yüksek güvenilirlik sunan ve doğrusal kodlayıcılarla kapalı döngü işlevini destekleyen.
Dikdörtgen doğrusal ses bobine motorları yaygın olarak X-Y hareket platformları inşa etmek için kullanılır. Ayrıca modüler bir konfigürasyonda tasarlanabilir ve belirli gereksinimlere göre özelleştirilebilir.Dikdörtgen kesit tasarımı, genel yüksekliği önemli ölçüde arttırmadan XY aşamalarının yan yana monte edilmesini sağlarEtkinleştirici, çalışma alanı içinde manyetik müdahale yaratmaz ve bu nedenle hassas elektron ışını veya optik aletler için uygundur.
Uzun vuruşlu, hafif yüklü konumlandırmayı elde etmek için basit, sağlam bir doğrusal motor gerektiren OEM'ler için VCAS0002-0747-00A, hareket kalitesini arttırırken tasarım süresini azaltır.
Özellikleri:
-
En yüksek kuvvet: 2.1 N
-
Sürekli kuvvet @25°C: 1.3 N
-
Toplam Hız: 74.7 mm
-
Maksimum Voltaj: 11.3 V
-
Geri EMF Sabiti: 1.3 V/m/s
-
Bobin Ağırlığı: 15 g
-
Boyutlar (L×W×H):100.5×42.6×37 mm
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0002-0747-00A:
| Parametreler | değer | Parametreler | değer |
| Model | VCAS0002-0747-00A | En yüksek itiş gücü | 2.1N |
| Sürekli itiş (25°C) | 1.3N | Toplam vuruş | 74.7mm |
| Maksimum Voltaj | 11.3V | Geri EMF Sabiti | 1.3V/m/s |
| Uzunluk | 100.5mm | Genişliği | 42.6mm |
| Yükseklik | 37 mm | Bobin Ağırlığı | 15 g |
Uygulamalar:
1Yarım iletken wafer araştırması.
2.Dikkatli seçme ve yerleştirme
3.Uzun gerginlik ölçüm testi
4. Mikro-montaj konumlandırma
5Tarama ölçüm sistemleri
| Ses bobine motorunun ana kullanımı: | ||||||||||
| 1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. | ||||||||||
| 2.Saha içi valf işlemi:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyasal enjeksiyon sistemi. | ||||||||||
| 3Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. | ||||||||||
| 4Titreşim Sistemi: Sallama masası, titreşim platformu. | ||||||||||
| 5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. | ||||||||||
| 6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. | ||||||||||
| 7Ticari kullanım alanı: Bilgisayar soğutma pompası minyatür kamera otomatik odaklama sistemi. | ||||||||||
| 8Otomasyon endüstrisi:Lazer ekipmanları, dispenserler, test ekipmanları, tekstil makineleri. |
