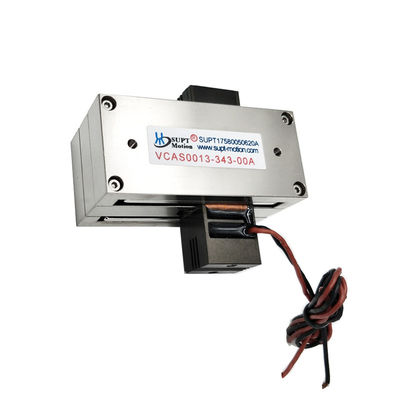

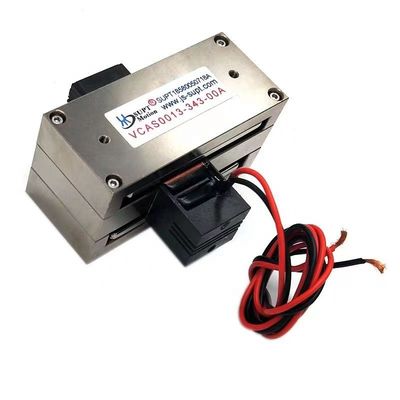

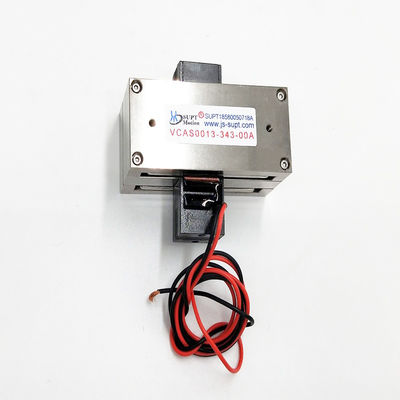

13N Peak 34.3mm Stroke Valve Control için Dikdörtgen Ses Bobini Motoru
Ürün ayrıntıları
| Koruma Özelliği | Tamamen Kapalı | Model numarası | VCAS0013-0343-00A |
|---|---|---|---|
| Kontrol yöntemi | Elektronik | Toplam inme | 34,3 mm |
| Yapı | Kalıcı Mıknatıs | Zirve kuvveti | 13K |
| Boyut | 68,3×60×34,8 mm | Anahtar Kelimeler | Ses bobini doğrusal motorlar |
| Gerilim | 12.6V | bobinin ağırlığı | 40G |
| Hız | Yüksek Hız (rpm) | ||
| Vurgulamak | 34.3mm stroklu ses bobini motoru,dikdörtgen ses bobini aktüatörü,valf kontrolü lineer motor |
||
Ürün Açıklaması
Ürün Tanımı:
VCAS serisi Dikdörtgen Aktüatörler, Silindrik Aktüatörlerden daha düşük bir ağırlığa sahip güçlere sahiptir. Fakat aynı zamanda çok daha uzun darbeye sahiptir.
Dikdörtgen aktüatörler, X-Y Eksen hareketleri için ideal bir çözümdür ve ana pazarı yarı iletken ve mikro makine aletleri endüstrilerindedir.
Bu dikdörtgen ses bobine motorunun VCAS0013-0343-00A modeli, orantılı valf çalıştırma, orta yük konumlandırma,ve aktif amortizasyon sistemleri25°C'de 8 N'lik nominal sürekli itiş gücü, zorlu ortamlarda bile güvenilir çalışmayı sağlar.
Sıvı kontrol valf uygulamalarında, orantılı solenoid valfleri genellikle histerezi ve sınırlı bant genişliğinden muzdarip olur.dikdörtgen ses bobine motorları, tüm çalışma çeki boyunca doğrusal bir güç-akım ilişkisine sahiptir ve manyetik doyumdan muaftırVCAS0013-0343-00A, daha hızlı yanıt süreleri ve daha düşük güç tüketimi sunarak gaz veya sıvı valflerindeki solenoid valfleri doğrudan değiştirebilir.
Bu ürün, hafif kuvvetle kırpma veya yay testi için Z eksenli bir aktüatör olarak da kullanılabilir.13 N zirve kuvveti hafif görevli nitleme veya temas kuvveti kontrolünün gereksinimlerini karşılamak için yeterli.
Özellikleri:
-
Zirve Gücü:13N
-
Sürekli kuvvet @25°C: 8N
-
Toplam Hız: 34.3mm
-
Maksimum Voltaj: 12.6 V
-
Geri EMF Sabiti: 5.8V/m/s
-
Bobin Ağırlığı: 40 g
-
Boyutlar (L×W×H):68.3×60×34.8 mm
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Uzunluk (mm) |
Genişliği (mm) |
Yükseklik (mm) |
| VCAS0002-0498-00A | 2.1 | 1.3 | 50 | 11.3 | 1.3 | 15 | 72 | 42.6 | 33 |
| VCAS0002-0747-00A | 2.1 | 1.3 | 74.7 | 11.3 | 1.3 | 15 | 100.5 | 42.6 | 37 |
| VCAS0006-0030-00A | 6.1 | 3.2 | 3 | 13.3 | 4.6 | 18.2 | 25.1 | 34.1 | 27 |
| VCAS0006-0099-00A | 6.1 | 3.2 | 10 | 13.7 | 4.6 | 18.2 | 33.5 | 34.1 | 26.9 |
| VCAS0013-0343-00A | 13 | 8 | 34.3 | 12.6 | 5.8 | 40 | 68.3 | 60 | 34.8 |
| VCAS0065-1000-00A | 65 | 22.4 | 100 | 28.7 | 9.7 | 135 | 170 | 59.6 | 81.9 |
VCAS0013-0343-00A:
| Parametreler | değer | Parametreler | değer |
| Model | VCAS0013-0343-00A | En yüksek itiş gücü | 13N |
| Sürekli itiş (25°C) | 8N | Toplam vuruş | 34.3mm |
| Maksimum Voltaj | 12.6V | Geri EMF Sabiti | 5.8V/m/s |
| Uzunluk | 68.3mm | Genişliği | 60 mm |
| Yükseklik | 34.8mm | Bobin Ağırlığı | 40g |
Uygulamalar:
1.Proporsiyonel gaz/sıvı valfleri
2.Aktif titreşim dondurucu
3. Bahar/güç testçisinin çalıştırılması
4. Hafif baskı / nitleme
5.Alatların mikro konumlandırılması
| Ses bobine motorunun ana kullanımı: | ||||||||||
| 1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. | ||||||||||
| 2.Saha içi valf işlemi:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyasal enjeksiyon sistemi. | ||||||||||
| 3Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. | ||||||||||
| 4Titreşim Sistemi: Sallama masası, titreşim platformu. | ||||||||||
| 5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. | ||||||||||
| 6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. | ||||||||||
| 7Ticari kullanım alanı: Bilgisayar soğutma pompası minyatür kamera otomatik odaklama sistemi. | ||||||||||
| 8Otomasyon endüstrisi:Lazer ekipmanları, dispenserler, test ekipmanları, tekstil makineleri. |
