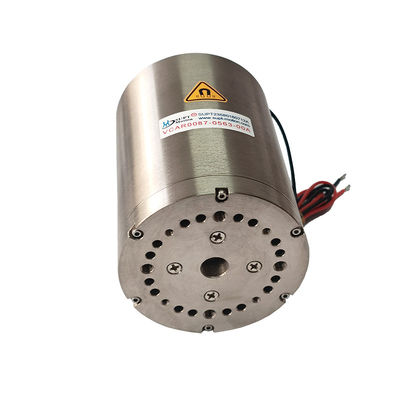

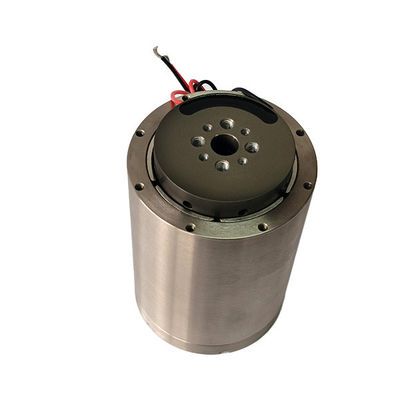

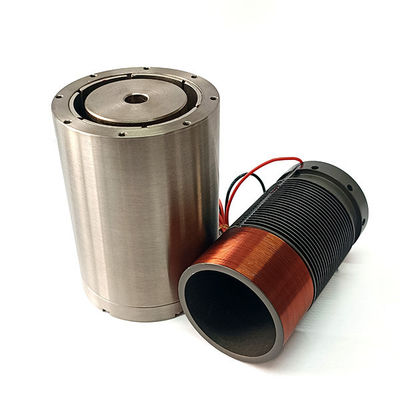

10.5N 10mm Stroke High Force Density Cylindrical VCM Precision Dispensing için
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ISO9001 |
| Model numarası | VCAR0011-0100-00A |
| Min sipariş miktarı | ≥3 |
| Fiyat | $150.00/pieces |
| Ambalaj bilgileri | Karton Ambalaj vb. |
| Teslim süresi | Genel 5-7 gün teslimat, hızlı 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Pazarlık edilebilir |
Ürün ayrıntıları
| Garanti | 3 ay-1 yıl | tip | Mikro Motor |
|---|---|---|---|
| Tork | İstekler | Yapı | Kalıcı Mıknatıs |
| Ürün Modeli | VCAR0011-0100-00A | Koruma Özelliği | Tamamen Kapalı |
| Hız (RPM) | Yüksek hız | Tepe kuvveti (N) | 10.5 |
| Maksimum hareket(mm) | 10 | ac motor(V) | 43.8 |
| Ağırlık rotoru(kg) | 20 | Stator çapı(mm) | 31 |
| Sürekli kuvvet(N) | 2.9 | ||
| Vurgulamak | 10.5N yüksek kuvvet yoğunluğu VCM,10mm stroklu silindirik ses bobini motoru,hassas dağıtım ses bobini motoru |
||
Ürün Açıklaması
Ürün Açıklaması
SUPT MOTION VCAR0011-0100-00A ses bobini motoru, itme ve strok arasında mükemmel bir denge sağlayarak 10,5 N tepe itme kuvveti ve toplam 10 mm strok sağlar; bunların tümü yalnızca 31 mm çapındaki bir statora entegre edilmiştir. Bu yüksek itme yoğunluklu ses bobini motoru, hassas dağıtım, jet valfleri ve otomatik montajdaki Z eksenleri gibi sabit kuvvet uygulaması gerektiren uygulamalar için tasarlanmıştır.
Ses bobini motoru, 25°C'de 2,9 N sürekli itme kuvveti sağlar ve aşırı ısınmadan tekrarlanan dağıtım döngülerine dayanabilir. 3,5 V/m/s'lik bir geri EMF sabiti, öngörülebilir hız geri bildirimi sağlar. 20 g ses bobini ağırlığı ve 43,8 V maksimum çalışma voltajıyla bu motor, yüksek voltajlı servo sürücüler için uygundur.
Yapıştırıcılar, lehim pastası veya tıbbi sıvılar gibi hassas dağıtım uygulamalarında istikrarlı iğne itme kuvveti, eşit dağıtım hacimleri sağlar ve alt tabakanın zarar görmesini önler. VCAR0011-0100-00A, kurşun vidalar veya pnömatik sistemlerle ilişkili yapışma-kayma kuvvetlerini ve boşluğu ortadan kaldıran, düzgün, hassas ve orantılı hareket kontrolü sağlayan doğrudan tahrikli, dişlisiz bir tasarıma sahiptir. 10 mm'lik stroku çok çeşitli iş parçası yüksekliklerine uygundur.
Bu ses bobinli motor, yumuşak iniş alma ve yerleştirme uygulamalarında son derece iyi performans göstererek, uygulanan kuvvetin hassas kontrolünü ve hassas bileşenlerle yumuşak teması mümkün kılar. Yarı iletken çip montajı ve LED yerleştirme gibi uygulamalarda verim oranlarının iyileştirilmesine yardımcı olur.
Silindirik gövdesi, portal sistemlerine veya çok kafalı montaj makinelerine montajı kolaylaştırır. Güvenilir, yüksek çevrim hızlı doğrusal ses bobinli motorlar için orijinal ekipman üreticilerinin (OEM'ler) tercih ettiği seçimdir.
Özellikler:
Tepe Kuvveti: 10,5 N
Sürekli Kuvvet @25°C: 2,9 N
Toplam İnme: 10 mm
Maksimum Gerilim: 43,8 V
Geri EMF Sabiti: 3,5 V/m/s
Bobin Ağırlığı: 20 gr
Stator Çapı: 31 mm
Uzunluk: 26,8 mm
Teknik Parametreler:
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25°C'de(K) |
Toplam İnme (mm) |
Maksimum Gerilim (V) |
Geri EMF Sabiti (V/m/sn) |
Bobinin ağırlığı (G) |
Stator Çapı (mm) | Uzunluk (mm) |
| VCAR0001-0064-00A | 0,88 | 0,28 | 6.4 | 6.9 | 0,29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0,42 | 1 | 4.8 | 0,6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Uygulamalar:
1.Hassas püskürtme valfleri
2. Lehim pastası dağıtımı
3. Yapışkan mikro dağıtım
4.Yumuşak iniş al ve yerleştir
5. Z eksenini takın
