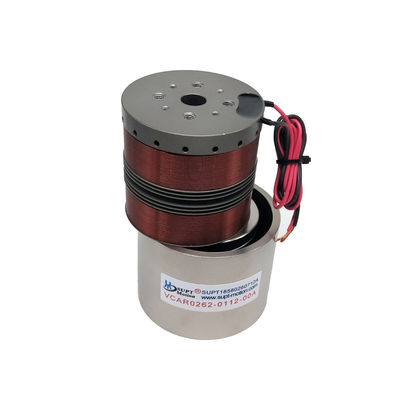

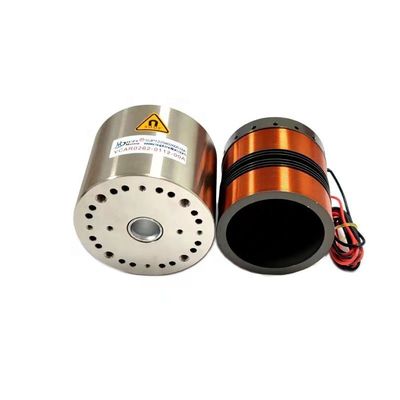

44.8mm Uzun Vuruşlu Mikro Silindirli Ses Bobini Motoru Tarama Sistemleri İçin
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ISO9001 |
| Model numarası | VCAR0022-0448-00A |
| Min sipariş miktarı | ≥2 |
| Fiyat | $180.00/pieces |
| Ambalaj bilgileri | Karton Ambalaj vb. |
| Teslim süresi | Genel 5-7 gün teslimat, hızlı 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Pazarlık edilebilir |
Ürün ayrıntıları
| Garanti | 3 ay-1 yıl | tip | Mikro Motor |
|---|---|---|---|
| Tork | İstekler | Yapı | Kalıcı Mıknatıs |
| Ürün Modeli | VCAR0022-0448-00A | Koruma Özelliği | Tamamen Kapalı |
| Hız (RPM) | Yüksek hız | Tepe kuvveti (N) | 22 |
| Maksimum hareket(mm) | 44.8 | ac motor(V) | 14.3 |
| Ağırlık rotoru(kg) | 52 | Stator çapı(mm) | 48 |
| Sürekli kuvvet(N) | 11.4 | ||
| Vurgulamak | 44.8mm uzun vuruşlu VCM motoru,mikro silindirli ses bobini motoru,tarama sistemi ses bobini motoru |
||
Ürün Açıklaması
Ürün Tanımı
SUPT NOTION VCAR0022-0448-00A, 44.8 mm'ye kadar bir vuruş aralığında 22 N'lik bir en yüksek itiş gücü sağlayan uzun vuruşlu silindirli ses bobini motorudur.Bu aktüatör özellikle tarama sistemleri için tasarlanmıştır., optik gecikme hatları ve karmaşık rotasyondan doğrusal dönüşümlere gerek kalmadan uzun vuruşlar gerektiren hassas doğrusal aşamalar.
Bu ses bobini motoru, sürekli tarama veya ters hareket taleplerini karşılayan 25 ° C'de 11.4 N'lik bir sürekli itiş sağlar.4 V/m/s'lik bir geri-EMF sabiti mükemmel hız geri bildirim doğrusallığını sağlarSes sargılarının ağırlığı 52 gram ve motorun maksimum çalışma voltajı sadece 14.3 V'dur. Bu da standart amplifikatörlerle kullanımı kolaylaştırır.
Genel boyutlar: statör çapı 48 mm, uzunluğu 75,7 mm.
Optik tutarlılık tomografisi (OCT) veya lazer tarama sistemlerinde, uzun vuruşlu ve pürüzsüz hareketli doğrusal aktüatörler kritik önem taşır.Kurşun vida veya kemerlere gerek kalmadan geri tepimsiz hareketBu, daha yüksek tarama doğrusallığına ve mekanik gürültünün azaltılmasına neden olur.
Bu motor, parçacık özelliklerini ölçmek için probların 44.8 mm'ye kadar seyahat etmesi gereken hassas ölçüm cihazları ve ölçüm sistemleri için de idealdir.Bu sayede ölçümlerin tekrarlanabilirliğini arttırır.Aktif süspansiyon veya koltuk titreşim iptal sistemlerinde, 22 N itiş ağır sistemlerde düşük frekanslı rahatsızlıklara karşı koyabilir.
Özellikler:
En yüksek kuvvet: 22 N
Sürekli Güç @ 25°C: 11.4 N
Toplam Hız: 44.8 mm
Maksimum Voltaj: 14.3 V
Geri EMF Sabiti: 4 V/m/s
Bobin Ağırlığı: 52 g
Stator çapı: 48 mm
Uzunluk: 75,7 mm
Teknik parametreler:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı (mm) | Uzunluğu (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Uygulamalar:
1Optik tutarlılık tomografisi (OCT)
2.Laser tarama gecikme hatları
3.Diksiz doğrusal ölçüm
4.3D temas taraması
5.Aktif koltuk titreşim iptal
