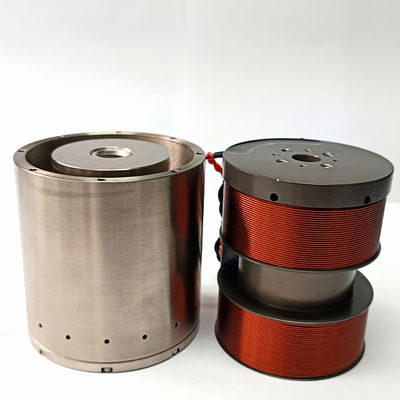

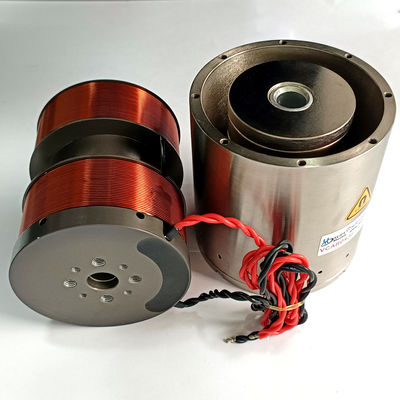

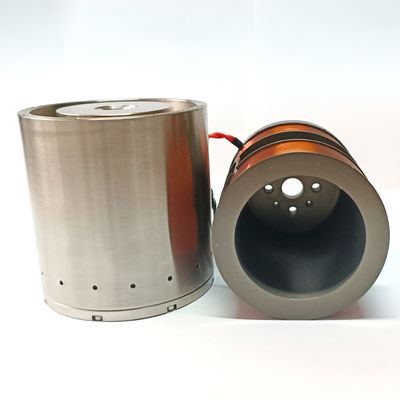

Yüksek Hızlı 56.3mm Ultra Uzun Vuruş Silindrik Ses Bobini Motoru Büyük Tarama Optikleri İçin
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ISO9001-2000,CE |
| Model numarası | VCAR0087-0563-00A |
| Min sipariş miktarı | ≥1 |
| Fiyat | $120.00/pieces |
| Ambalaj bilgileri | Karton Ambalaj vb. |
| Teslim süresi | Genel 5-7 gün teslimat, hızlı 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Pazarlık edilebilir |
Ürün ayrıntıları
| Garanti | 3 ay-1 yıl | tip | Silindirik Motor |
|---|---|---|---|
| Tork | İstekler | Yapı | Kalıcı Mıknatıs |
| Ürün Modeli | VCAR0087-0563-00A | Koruma Özelliği | Tamamen Kapalı |
| Hız (RPM) | Yüksek hız | Tepe kuvveti (N) | 87 |
| Maksimum hareket(mm) | 56.3 | ac motor(V) | 63.4 |
| Ağırlık rotoru(kg) | 177 | Stator çapı(mm) | 72 |
| Sürekli kuvvet(N) | 17.5 | ||
| Vurgulamak | 56.3mm uzun vuruşlu ses bobini motoru,Yüksek Hızlı Silindrik VCM,Büyük tarama optik ses bobini motoru |
||
Ürün Açıklaması
Ürün Tanımı
SUPT MOTION VCAR0087-0563-00A, 87 N'lik bir zirve itiş gücü ve 56.3 mm'lik bir toplam çeki olan ultra uzun vuruşlu silindirli ses bobini motorudur.Bu ses bobine motoru özel olarak büyük tarama optik sistemler için tasarlanmıştır, uzun vuruşlu hassas konumlandırma ve mekanik aktarım olmadan uzun mesafeli doğrusal hareket gerektiren metroloji ekipmanları.
Bu ses bobini motoru, sürekli taramanın gereksinimlerini karşılayan 25 ° C'de 17.5 N sürekli bir itiş sağlar. 8.1 V / m / s'lik bir geri-EMF sabitle, ılımlı bir hız geri bildirimi sağlar.Hareketli bobin 177 gram ağırlığında., ve motor 63.4 V'lik maksimum bir gerilimde çalışır. Stator çapı 72 mm ve uzunluğu 110 mm'lik genel boyutları ile,Büyük optik aşamalara veya tarama platformlarına entegre edilmeye uygundur.
Fourier dönüştürme kızılötesi (FTIR) spektrometrelerinde veya terahertz görüntülemesinde optik gecikme hatlarında uzun mesafe, pürüzsüz ve hassas doğrusal hareket kritik önem taşır.Bu ses bobine motoru bir doğrudan sürücü özelliklidir, vitessiz tasarım, mekanik geri tepki veya sürtünme nedeniyle tarama eserlerinin kullanılmamasını sağlar. 56.3 mm vuruş optik yol uzunluğunda önemli değişiklikler yapmayı sağlar.
Bu silindirli ses bobine motoru, büyük ölçekli 3 boyutlu tarama veya koordinat ölçüm makinesi (CMM) uygulamaları için de uygundur.Sondaların hassasiyeti korurken uzun mesafeler katetmeleri gerektiğindeTop vidaları veya kemer sürücüleri ile karşılaştırıldığında, ses bobine motorları aşınmayı ve geri tepmeyi ortadan kaldırır ve böylece uzun vadeli kalibrasyon istikrarını iyileştirir.
Özellikler:
En yüksek kuvvet: 87 N
Sürekli kuvvet @ 25°C: 17.5 N
Toplam Hız: 56.3 mm
Maksimum Voltaj: 63.4 V
Geri EMF Sabiti: 8.1 V/m/s
Bobin Ağırlığı: 177 g
Stator çapı: 72 mm
Uzunluk: 110 mm
Teknik parametreler:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı (mm) | Uzunluğu (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Uygulamalar:
1.FTIR spektrometre taraması
2.Terahertz optik gecikme hatları
3.Büyük formatlı 3D tarama
4Koordinat ölçüm makineleri (CMM)
5.Uzun yolculuk kesin konumlandırma
