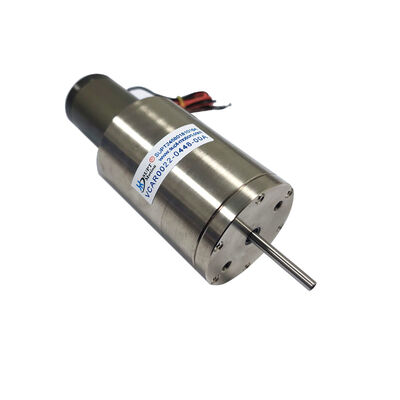

44N 5.9mm Vuruş Yüksek Hassasiyetli Çubuk Ses Bobini Motoru AOI Sistemleri İçin
Ürün ayrıntıları
| Ürün Tipi | lineer ses bobin motoru | Kullanım | Hassas yüzey profili oluşturma, TEKNE, Araba, Elektrikli Bisiklet |
|---|---|---|---|
| Liman | Şangay | Güç kaynağı | Gerilim ve akım gereksinimleri |
| Zirve kuvveti | 44N | Yapı | Kalıcı Mıknatıs |
| Kuvvet türü | Doğrudan tahrik kuvveti | Garanti | 3 ay-1 yıl |
| Maksimum voltaj | 14.3V | Koruma Özelliği | Tamamen Kapalı |
| Toplam inme | 5.9mm | Sürücü Tipi | Ses Bobini |
| Vurgulamak | 44N yüksek hassasiyetli ses bobini motoru,5.9mm vuruşlu ses bobini motoru,AOI sistemleri doğrusal ses bobini motoru |
||
Ürün Açıklaması
Ürün Tanımı:
VCAB0044-0059-00A, otomatik optik denetim (AOI), yarı iletken test ekipmanları için optimize edilmiş yüksek hassasiyetli, yarı kapalı şaft türü ses bobini motorudur.ve son derece yüksek doğruluk ve tekrar edilebilirlik gerektiren hassas konumlandırma uygulamaları.

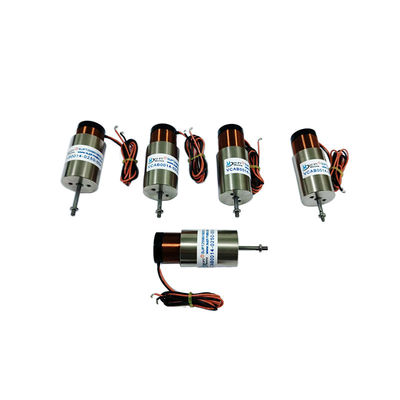

VCAB serisi doğrusal ses bobine motorları, içe inşa edilmiş bir hareket asısı tasarımına sahiptir ve pürüzsüz, düşük sürtünme yönlendirmesi ve olağanüstü doğruluk sağlamak için hassas doğrusal rulmanları entegre eder.Hareket şaftı hafifden yapılmıştır, yüksek sertlik, aşınmaya dayanıklı malzemeler, milyonlarca döngü boyunca istikrarlı konumlandırma doğruluğunu sağlar.Yüksek hızlı denetim ve test uygulamaları için ideal hale getirir.
AOI ve yarı iletken denetim sistemlerinde, yüksek hızlı görüntü yakalama sırasında odaklanmayı korumak için Z ekseni konumlandırması kritik önem taşır.Bu doğrusal ses bobine motoru sıfır cogging etkisi ile doğrudan tahrik tasarımı kullanır, pürüzsüz, esersiz hareketi sağlar; aynı zamanda, yüksek itiş-kütle oranı, aşılmadan hızlı odak ayarlarını sağlar.9 mm vuruş, otomatik odaklama sistemleri ve yüzey profili ölçüm uygulamaları için bol miktarda yol sağlar.
Yarı kapalı konut tasarımı iç bileşenleri toz ve kirleticilerden korur.Parçacık maddelerin optik inceleme kalitesini tehlikeye atabileceği temiz oda ortamlarında kritik olanEntegre hassas rulmanlar, genel güvenilirliği arttırırken sistem karmaşıklığını ve maliyetini azaltarak harici rehber ray montajlarına olan ihtiyacı ortadan kaldırır.
Bu doğrusal ses bobini motoru, kontrol edilen temas kuvvetinin doğru elektrik ölçümleri için kritik olduğu sonda test uygulamaları için de idealdir.Doğrusal kuvvet-akım ilişkisi, kuvvet düzenlemesini sağlıyor.Sıfır geri tepki mekanizması konumlandırma hatalarını önler ve böylece temas arızası veya yanlış hata tespitlerinden kaçınır.
Özellikleri:
- Ürün Adı:Doğrusal Ses Bobine Motoru
- Model Numarası:VCAH0044-0059-00A
- En yüksek kuvvet: 44.1 N
- Sürekli Güç @ 25°C: 17.7 N
- Toplam Hız: 5.9 mm
- Maksimum Voltaj: 14.3 V
- Geri EMF Sabiti: 8 V/m/s
- Bobin Ağırlığı: 43 g
- Stator çapı: 46 mm
Teknik parametreler:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
| Ses bobine motorunun ana kullanımı: | ||||||||||
| 1Yarım iletken endüstrisi: Kablolama, kesme, sondaj, ulaşım sistemleri, kaynak, robotik. | ||||||||||
| 2.Saha içi valf işlemi:Tip ölçüm valfleri, basınç test sistemleri, pnevmatik valf kimyasal enjeksiyon sistemi. | ||||||||||
| 3Mikro Makine endüstrisi: Besleme sistemleri, mikro delme, hassas damgalama. | ||||||||||
| 4Titreşim Sistemi: Sallama masası, titreşim platformu. | ||||||||||
| 5.Tıbbi alan: Mikro enjeksiyon sistemi, solunum ekipmanları, test ekipmanları. | ||||||||||
| 6Havacılık Teknolojisi:Uçuş kontrol sistemi, pilot geri bildirim sistemi. | ||||||||||
| 7Ticari kullanım alanı: Bilgisayar soğutma pompası minyatür kamera otomatik odaklama sistemi. | ||||||||||
| 8Otomasyon endüstrisi: Lazer ekipmanları, dispansörler, test ekipmanları, tekstil makineleri. |
1Otomatik optik inceleme (AOI) otomatik odaklama
2Yarım iletkenli prob testçileri.
3.Dikkatli yüzey profilleri
4. İğneyi dağıtma pozisyonu
5Test sondası temas kuvveti kontrolü
6.Metroloji ekipmanı konumlandırma
