22N 44.8mm Uzun Süreçli Çaplı Doğrusal Ses Bobin Motoru Tarama Sistemleri İçin
Ürün ayrıntıları
| Garanti | 3 ay-1 yıl | Ürün Modeli | VCAB0022-0448-00A |
|---|---|---|---|
| ağırlık(g) | 52 | Tepe Kuvveti (N) | 22 |
| Toplam İnme (mm) | 44.8 | Maksimum Gerilim (V) | 14.3 |
| Başvuru | Otomatik Ürün | Hız | Yüksek Hız (rpm) |
| Ürün Tipi | lineer ses bobin motoru | Sürekli kuvvet (N) | 11.4K |
| Uygulama Alanları | 3C Elektronik, Yarı İletken, Otomasyon, Optik, Denetim Ekipmanları | ||
| Vurgulamak | 44.8mm uzun vuruşlu doğrusal ses bobini motoru,22N kuvvetli doğrusal ses bobini motoru,tarama sistemleri için doğrusal ses bobini motoru |
||
Ürün Açıklaması
Ürün Açıklaması:

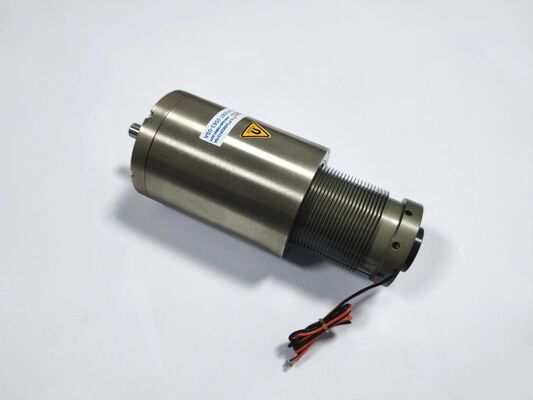

VCAB0022-0448-00A şaft tipi ses bobini motoru, karmaşık dönerden doğrusala dönüşüme ihtiyaç duymadan uzun hareket gerektiren tarama sistemleri, optik gecikme hatları ve hassas doğrusal konumlandırma uygulamaları için özel olarak tasarlanmıştır.
VCAB serisi, hassas doğrusal yataklara sahip entegre bir hareket miline sahiptir ve tüm strok aralığı boyunca düzgün, düşük sürtünmeli kılavuzluk sağlar. Hareketli şaft hafif, yüksek sertlikte, aşınmaya dayanıklı malzemelerden yapılmıştır. Aşırı ısınmadan sürekli tarama veya ileri geri hareket etme kapasitesine sahip olduğundan, yüksek yoğunluklu görev döngüleri için uygundur.
Optik koherens tomografi (OCT) sistemlerinde ve Fourier dönüşümü kızılötesi (FTIR) spektrometrelerde, uzun stroklu doğrusal aktüatörler optik yol uzunluğunu ayarlamak için kritik öneme sahiptir. Bu doğrusal ses bobini motoru, bilyalı vidalara veya kayış tahriklerine olan ihtiyacı ortadan kaldırarak, tarama doğrusallığını sağlayan ve mekanik bozulmaları azaltan doğrudan, takılmayan hareket sağlar.
Sıfır boşluklu tasarım, yüksek hassasiyetli spektroskopik ve metrolojik uygulamalar için kritik olan ölçüm tekrarlanabilirliğini artırır. Geleneksel döner motor ve kurşun vida kombinasyonlarıyla karşılaştırıldığında, bu doğrusal ses bobinli motor birçok önemli avantaj sunar: mekanik boşluk yok, vuruntu etkisi olmayan yumuşak bir hız eğrisi, kararlı kuvvet çıkışı sağlamak için daha düşük sürtünme ve daha basit bir mekanik yapı.
Doğrudan tahrikli tasarım aynı zamanda dişler ve kayış dişleriyle ilgili aşınma noktalarını da ortadan kaldırarak hizmet ömrünü uzatır ve uzun vadeli kalibrasyonun daha istikrarlı olmasını sağlar. Yarı kapalı muhafaza, dahili bileşenleri korurken aynı zamanda kolay inceleme veya bakım yapılmasına olanak tanır. Bu tasarım, toz ve parçacıkların hassas lineer rulmanların performansını etkileyebileceği endüstriyel ortamlarda özellikle faydalıdır.
Özellikler:
-
Tepe Kuvveti: 22 N
-
Sürekli Kuvvet @25°C: 11,4 N
-
Toplam İnme: 44,8 mm
-
Maksimum Gerilim: 14,3 V
-
Geri EMF Sabiti: 4 V/m/s
-
Bobin Ağırlığı: 52 gr
-
Stator Çapı: 48 mm
-
Mil Ucu Dişi: M3 (İç)
Ürün Parametreleri:
| Ürün Modeli | Tepe Kuvveti (N) |
Sürekli Kuvvet 25°C'de(K) |
Toplam İnme (mm) |
Maksimum Gerilim (V) |
Geri EMF Sabiti (V/m/sn) |
Bobinin ağırlığı (G) |
Stator Çapı | Mil ucu dişi (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0,9 | 23 | 29.5 | M2(Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5(Dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3(Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3(Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Şaft ∮4,8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3(Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3(İç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3(İç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3(Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3(İç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3(İç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3(İç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3(İç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3(Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3(İç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3(İç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3(İç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | şaft ∮10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3(İç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3(İç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | şaft ∮8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | şaft ∮10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | şaft ∮8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | şaft ∮10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | şaft ∮10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | şaft ∮10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | şaft ∮10 |
Uygulamalar:
-
Optik koherens tomografi (OCT) taraması
-
FTIR spektrometresi optik gecikme hatları
-
Hassas doğrusal ölçüm sistemleri
-
3D kişi taraması
-
Aktif titreşim iptali
-
Lazer ışını yönlendirmesi
