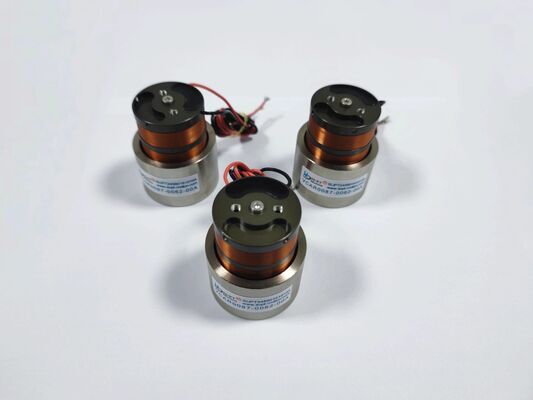

Yarım iletken araştırması için 15N 12.7mm vuruşlı şaft tipi ses bobini motoru
Ürün ayrıntıları
| Garanti | 3 ay-1 yıl | Ürün Modeli | VCAB0015-0127-00A |
|---|---|---|---|
| ağırlık(g) | 21.5 | Tepe Kuvveti (N) | 15 |
| Toplam İnme (mm) | 12.7 | Maksimum Gerilim (V) | karton ambalaj/pazarlık edilebilir |
| Konumlandırma Doğruluğu | Yüksek | Sürekli kuvvet (N) | 4,9K |
| Ürün Tipi | Şaftlı Lineer Ses Bobini Motoru | Gürültü | düşük gürültü |
| Uygulamalar | Hassas konumlandırma, dokunsal bilgi, optik, yarı iletken üretimi | ||
| Vurgulamak | 12.7mm strok mili tipi ses bobini motoru,yarı iletken problama için 15N ses bobini motoru,garantili doğrusal ses bobini motoru |
||
Ürün Açıklaması
Ürün Tanımı:
VCAB0015-0127-00A modeli SUPT şaft tipi ses bobine motoru, yüksek hassasiyete sahiptir ve özel olarak yarı iletken wafer prob testi, hassas yükseklik konumlandırması,ve otomatik test ekipmanı uygulamaları.
Bu doğrusal ses bobine motoru, yerleşik bir hareket şaftı tasarımına sahiptir ve olağanüstü yönlendirme doğruluğu ve sorunsuz çalışma sağlayan hassas doğrusal rulmanlar içerir.Hareket asısı hafifden yapılmıştır., yüksek sertlik ve aşınmaya dayanıklı malzemeler, istikrarlı performans sağlar.
Yarım iletken sonda test uygulamalarında, hassas bağlama yastıklarına veya sonda uçlarına zarar vermemek için istikrarlı bir temas kuvvetinin korunması kritik önem taşır.Bu ses bobine motorunun doğrudan tahrik tasarımı, mikrometre düzeyinde tekrarlanabilir konumlandırma doğruluğuna ulaşır, test verimliliğinin iyileştirilmesine ve yanlış pozitif oranlarının azaltılmasına doğrudan katkıda bulunur.
Geleneksel adımlı motor veya servo tahrikli kurşun vida platformlarıyla karşılaştırıldığında, VCAB0015-0127-00A üstün dinamik performans, sıfır mekanik geri tepki ve daha düşük sürtünme kaybı sunar.Yüksek frekanslı yanıt yeteneği, yüksek performanslı test uygulamalarının hızlı döngü taleplerini karşılar, düşük güç tasarımı, aksi takdirde hassas ölçüm sistemlerinin termal istikrarını tehlikeye atabilecek ısı üretimini azaltır.
Bu doğrusal ses bobini motoru, çip yerleştirme sistemlerinde, hassas dağıtım kafalarında ve hızlı,hassas dikey hareketKompakt boyutu ve basit mekanik arayüzü, mevcut pnevmatik veya leadscrew tahrikli eksenleri yüksek performanslı elektrikli tahriklere yükseltmek için ideal bir plug-and-play çözümü haline getirir.
Özellikleri:
-
En yüksek kuvvet: 15 N
-
Sürekli Güç @ 25°C: 4.9 N
-
Toplam Hız: 12.7 mm
-
Maksimum Voltaj: 21.5 V
-
Geri EMF Sabiti: 4.1 V/m/s
-
Bobin Ağırlığı: 12,5 g
-
Stator çapı: 30.5 mm
-
Çubuk Sonu: Ø4.8 mm düz çubuk
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
-
Yarım iletkenli levhalar araştırmak
-
Z ekseni pozisyonu, döşeme takımı
-
Hızlı dağıtım kafaları
-
Otomatik Optik Denetim (AOI)
-
Test cihazının konumlandırılması
-
Sonda istasyonu aktüatörleri
