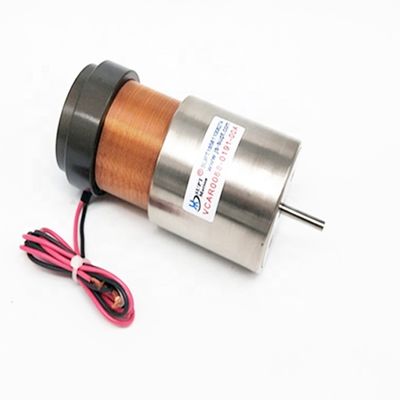

Mikro Valf Kontrolü için 5N 3mm İnme Yarı Kapalı Şaft Ses Bobini Motoru
Ürün ayrıntıları
| Garanti | 3 ay-1 yıl | Ürün Modeli | VCAB0005-0039-00A |
|---|---|---|---|
| ağırlık(g) | 23 | Tepe Kuvveti (N) | 5 |
| Toplam İnme (mm) | 3.9 | Maksimum Gerilim (V) | 5.4 |
| Başvuru | Otomatik Ürün | Hız | Yüksek |
| Ürün Tipi | lineer ses bobin motoru | Komütasyon | Fırçalamak |
| Sürekli kuvvet (N) | 1.5N | Uygulama Alanları | 3C Elektronik, Yarı İletken, Otomasyon, Optik, Denetim Ekipmanları |
| Gürültü | düşük gürültü | ||
| Vurgulamak | 3mm stroklu ses bobini motoru,yarı kapalı şaft ses bobini,mikro valf için ses bobini motoru |
||
Ürün Açıklaması
Ürün Tanımı:
SUPT VCAB0005-0039-00A yarı kapalı eksenel ses bobini motoru, kapalı alanlarda son derece hassas hareket kontrolü gerektiren uygulamalar için hassas bir şekilde tasarlanmıştır.5 N'lik en yüksek itiş gücü ve sadece 3 mm'lik toplam çarpım, bu minyatür doğrusal ses bobini motoru, özellikle mikro-valf çalıştırılması, hassas akış kontrolü ve yarı iletken ve tıbbi cihazlarda ince konumlandırma için tasarlanmıştır.
VCAB serisi, entegre hassas doğrusal rulmanları ve birlikte olağanüstü yönlendirme doğruluğu sağlayan ve sürtünmeyi azaltan yerleşik hareket şaftı ile öne çıkar.Hareket asısı hafifden yapılmıştır., yüksek sertlik ve aşınmaya dayanıklı malzemeler, yüksek döngü uygulamalarında bile uzun bir hizmet ömrü sağlar.
Mikrovalf uygulamalarında, VCAB0005-0039-00A, geleneksel solenoid valflerinin eksikliklerini gidererek olağanüstü bir performans sunar.Geleneksel solenoid valfleri tipik olarak histerezi ve darbe gürültüsünden muzdaripken, bu ses bobine motoru pürüzsüz, orantılı ve sessiz bir işletim sağlar.Yüksek tekrarlanabilirlikle mikron seviyesinde konumlandırma doğruluğunu sağlamakBu, tıbbi solunum cihazlarında, pnevmatik valf sistemlerinde ve doğru akış kontrolünün hasta güvenliğini veya süreç kalitesini doğrudan etkilediği kimyasal infüzyon pompalarında kritik önem taşımaktadır.
Kurşun vida veya kemerle çalıştırılan doğrusal aktüatörlerle karşılaştırıldığında, VCAB0005-0039-00A sıfır geri tepki, daha düşük güç tüketimi ve daha basit bir mekanik tasarımı ile üstün dinamik yanıt sağlar.Periyodik ayarlamalara, yağlamalara veya kemer gerilmesine gerek yoktur, bu da cihazın tüm yaşam döngüsü boyunca toplam sahip olma maliyetini azaltır.Ses bobine motoru son derece düşük gürültü ile çalışır ve hiçbir parçacık emisyonu üretmez, yarı iletken ve ilaç üretim endüstrilerinde temiz oda ortamları için uygun hale getirir.
Özellikleri:
-
En yüksek kuvvet: 5 N
-
Sürekli kuvvet @25°C: 1.5 N
-
Toplam Hız: 3 mm
-
Maksimum Voltaj: 5.4 V
-
Geri EMF Sabiti: 0.9 V/m/s
-
Bobin Ağırlığı: 23 g
-
Stator çapı: 29,5 mm
-
Çubuk sonu iplik: M2 (dış)
Ürün parametreleri:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı | Çubuk ucundaki iplik (mm) |
| VCAB0005-0039-00A | 5 | 1.5 | 3 | 5.4 | 0.9 | 23 | 29.5 | M2 ((Dış) |
| VCAB0005-0050-00A | 5 | 2.2 | 3.9 | 14.5 | 3.1 | 27 | 31.5 | M2.5 (dış) |
| VCAB0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | M3 (Dış) |
| VCAB0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | M3 (Dış) |
| VCAB0015-0127-00A | 15 | 4.9 | 12.7 | 21.5 | 4.1 | 12.5 | 30.5 | Çubuk ¥4.8 |
| VCAB0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | M3 (Dış) |
| VCAB0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | M3 (iç) |
| VCAB0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | M3 (iç) |
| VCAB0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | M3 (Dış) |
| VCAB0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | M3 (iç) |
| VCAB0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | M3 (iç) |
| VCAB0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | M3 (iç) |
| VCAB0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | M3 (iç) |
| VCAB0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | M3 (Dış) |
| VCAB0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | M3 (iç) |
| VCAB0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | M3 (iç) |
| VCAB0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | M3 (iç) |
| VCAB0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | Çubuk ¥10 |
| VCAB0088-0191-00A | 88.5 | 23.2 | 19.1 | 29.9 | 8 | 162 | 50.8 | M3 (iç) |
| VCAB0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | M3 (iç) |
| VCAB0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | Çubuk ¢8 |
| VCAB0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | Çubuk ¥10 |
| VCAB0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | Çubuk ¢8 |
| VCAB0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | Çubuk ¥10 |
| VCAB0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | Çubuk ¥10 |
| VCAB0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | Çubuk ¥10 |
| VCAB0445-0300-00A | 445 | 185 | 30 | 33 | 35 | 920 | 76.2 | Çubuk ¥10 |
Uygulamalar:
-
Mikroporsiyonel valfler
-
Pnömatik valf çalıştırılması
-
Tıbbi solunum cihazı akış kontrolü
-
Kimyasal enjeksiyon pompaları
-
Hızlı akış düzenleme sistemleri
-
Taşınabilir teşhis ekipmanları
