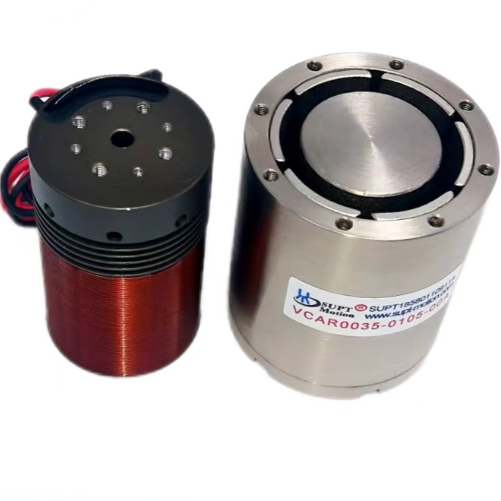

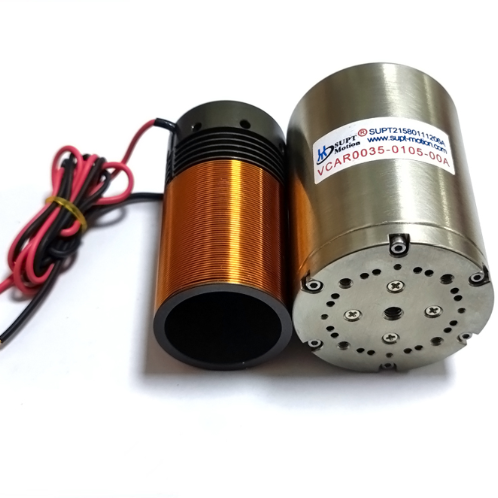

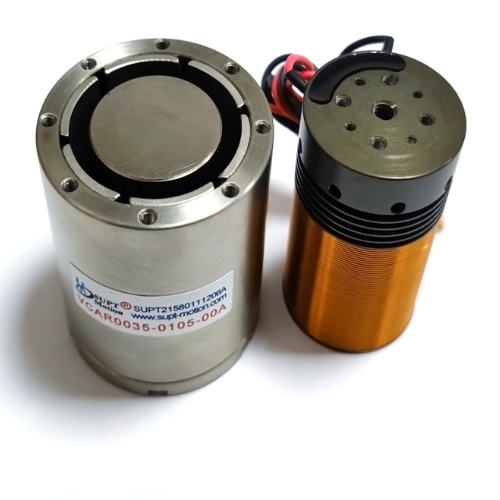

Sıfır Geri Çarpışma Doğrudan Sürüş Ses Bobine Motoru VCAR0035 35N Zirve Gücü

VCAR0035-0105-00A, sıfır boşluk, doğrudan tahrik hassasiyeti ve hızlı dinamik yanıt gerektiren uygulamalar için özel olarak tasarlanmış yüksek performanslı silindirik ses bobini motorudur. SUPT MOTION VCAR0035 serisinin bir parçası olan bu ses bobini motoru, kompakt bir form faktöründe 35 N'lik bir tepe itme gücü sunarak hassas konumlandırma sistemleri, yarı iletken üretim ekipmanları, optik hizalama platformları ve tıbbi cihaz otomasyonu için mükemmel bir seçimdir. Mekanik boşluk ve sürtünme oluşturan geleneksel dönerden doğrusal dönüştürme mekanizmalarının aksine, bu doğrudan tahrikli ses bobini motoru, elektromanyetik kuvveti doğrudan hareketli bobin grubuna uygulayarak doğrusal hareket üretir ve ara iletim bileşenlerini tamamen ortadan kaldırır. Sonuçta ortaya çıkan hareket sistemi, doğal olarak sıfır boşluk, mikron altı konumlandırma tekrarlanabilirliği sunar ve milyonlarca döngü boyunca bakım gerektirmez. VCAR0035-0105-00A, 25°C ortam sıcaklığında 15,6 N'lik nominal sürekli itme gücüne ve 10,5 mm'lik toplam stroka sahiptir, bu da sınırlı alana sahip yüksek hassasiyetli uygulamalar için itme gücü çıkışı, strok aralığı ve kompakt tasarım arasında ideal bir denge sağlar.
Bu silindirik ses bobini motoru tasarımı, uygulanan akıma orantılı olarak doğrusal itme gücü üretmek ve tüm strok aralığı boyunca mükemmel doğrusallığı korumak için birlikte çalışan bir kalıcı mıknatıs stator grubu ve hafif bir ses bobini içerir. İtme gücü ve akım arasındaki bu doğrusal ilişki, servo kontrol entegrasyonunu basitleştirir ve mikrometre/saniye altından 100 mm/s üzerine kadar bir hız aralığında pürüzsüz, takılmasız hareket sağlar. VCAR0035-0105-00A, DC voltajla çalışır ve maksimum 11,9 V'luk nominal voltajı ile çok çeşitli servo sürücüler ve hareket kontrolörleriyle esnek uyumluluk sunar. Hareketli bobini yalnızca 91 gram ağırlığındadır, bu da motorun mükemmel ivmelenme yeteneklerine ve yüksek frekanslı ileri geri hareket performansına katkıda bulunur. 5 V/m/s'lik bir geri EMF sabiti ile bu motor, kapalı döngü kontrol sistemleri için mükemmel hız geri besleme özellikleri sunarak, çeşitli konfigürasyonlarda yardımcı sensörlere ihtiyaç duymadan hassas hız düzenlemesi ve konum tutma olanağı sağlar.

• Sıfır Boşluklu Doğrudan Tahrik: Elektromanyetik doğrudan tahrik mimarisi, vidalı miller, kayışlar ve dişli kutuları gibi mekanik iletim bileşenlerini ortadan kaldırarak, aşınmaya eğilimli arayüzler olmadan doğal olarak sıfır boşluklu hareket elde eder. Bu tasarım, tüm hizmet ömrü boyunca periyodik ayarlama veya yeniden kalibrasyon gerektirmeden tutarlı konumlandırma doğruluğu sağlar.
• 35N Tepe Kuvvet Çıkışı: 35 Newton'luk tepe kuvveti sağlayabilen VCAR0035-0105-00A, hassas yörünge kontrolünü korurken zorlu ivmelenme profillerini ve yüksek hızlı noktadan noktaya hareketleri yönetir. 15,6N'lik sürekli kuvvet derecesi, tutma ve presleme uygulamalarında sürekli çalışmayı destekler.
• Yüksek Hassasiyetli Konumlandırma: Yüksek çözünürlüklü enkoderler ve gelişmiş servo ayarlama yoluyla elde edilebilen mikron altı seviye konumlandırma çözünürlüğü ile bu ses bobini motoru, mikron seviyesi doğruluk doğrudan işlem verimini ve ürün kalitesini etkileyen yarı iletken çip yapıştırma, optik fiber hizalama ve mikro dağıtım sistemlerinin titiz gereksinimlerini karşılar.
• Hızlı Dinamik Tepki: Yalnızca 91 gr ağırlığındaki hafif hareketli bobin grubu, 5 ms'nin altındaki mekanik tepki sürelerine olanak tanır, bu da bu VCM'yi yüksek frekanslı tarama, titreşim üretimi ve işlem hacmi ve döngü süresi azaltmanın kritik performans metrikleri olduğu hızlı yerleşme uygulamaları için ideal hale getirir.
• Kompakt Silindirik Form Faktörü: 50 mm stator çapı ve 67 mm toplam uzunluğu ile VCAR0035-0105-00A, alandan kısıtlı makine tasarımlarına kolayca entegre olur, çok eksenli hareket platformları ve kompakt enstrümantasyon için birden fazla eksenin yakın mesafede paketlenmesine olanak tanır.
• Pürüzsüz Takılmasız Hareket: Slot etkileri nedeniyle takılma kuvvetleri sergileyen demir çekirdekli doğrusal motorların aksine, bu silindirik ses bobini motorunun demirsiz hareketli bobin tasarımı, sıfır detent kuvveti ile mükemmel derecede pürüzsüz hareket üretir, bu da servo titremesi olmadan aşırı hassas hız kontrolü sağlar.
• Uzun Çalışma Ömrü: Temassız elektromanyetik kuvvet üretimi prensibi, motorun içinde fırça, komütatör veya mekanik aşınma bileşeni olmadığı anlamına gelir, bu da derecelendirilmiş spesifikasyonlar ve uygun termal yönetim kılavuzları dahilinde çalıştırıldığında milyonlarca döngüyü aşan bir hizmet ömrü sunar.

VCAR0035 Serisi silindirik ses bobini motoru, sıfır boşluklu doğrudan tahrik hareketi ve yüksek hassasiyetli konumlandırmanın temel gereksinim olduğu çeşitli endüstrilerde kullanılır. Yarı iletken üretiminde, bu ses bobini motorları, mikron seviyesi yerleştirme doğruluğunun doğrudan çip paketleme verimini ve güvenilirliğini etkilediği wafer prob aşamalarını, çip yapıştırma kafalarını ve tel yapıştırma Z ekseni aktüatörlerini tahrik eder. Sıfır boşluk özelliği, hassas yarı iletken alt tabakalara zarar vermeyi önleyerek hassas yapıştırma işlemleri sırasında tutarlı temas kuvveti kontrolünü sağlar.

Optik ve fotonik endüstrisinde, VCAR0035-0105-00A, lazer işleme sistemleri, fiber optik hizalama istasyonları ve yüksek çözünürlüklü görüntüleme ekipmanlarındaki lens konumlandırma mekanizmaları için bir odaklama ve hizalama aktüatörü olarak hizmet vermektedir. Pürüzsüz takılmasız hareket özelliği, görüntü artefaktları olmadan sürekli tarama sağlarken, yüksek kuvvet-ağırlık oranı dinamik görüntüleme ortamlarında hızlı otomatik odaklama yanıtını destekler. Tıbbi cihaz üreticileri, hasta güvenliği ve prosedürel doğruluk için hassas kuvvet kontrolü ve sterilizasyona uygun çalışmanın önemli olduğu otomatik sıvı işleme sistemleri, mikro pompa aktüatörleri ve cerrahi robot uç efektörlerine bu ses bobini motorunu entegre eder.

Endüstriyel otomasyon uygulamaları, elektronik bileşen montajı için yüksek hızlı alma-yerleştirme modüllerini, yapıştırıcı ve lehim macunu uygulaması için hassas dağıtım sistemlerini ve kontrollü yüksek frekanslı salınımın yüzey kalitesini ve takım ömrünü iyileştirdiği titreşim destekli işleme platformlarını içerir. VCAR0035-0105-00A, güvenilirliğinin sıcaklık döngüsü ve titreşim maruziyeti altındaki güvenilirliğinin titiz yeterlilik testleriyle doğrulandığı havacılık test ekipmanlarında da uygulama bulmaktadır. Akademik ve araştırma laboratuvarları, doğrusal kuvvet-akım ilişkisinden ve standart laboratuvar servo kontrolörleriyle kolay entegrasyonundan yararlanarak, taramalı prob mikroskopları, malzeme test cihazları ve haptik geri bildirim geliştirme platformları dahil olmak üzere özel enstrümantasyon kurulumlarında bu ses bobini motorunu kullanmaktadır.

Her VCAR0035-0105-00A silindirik ses bobini motoru, sevkiyat öncesinde kuvvet sabiti doğrulama, strok doğrusallık ölçümü, elektriksel direnç ve endüktans karakterizasyonu ve geri EMF sabiti doğrulama dahil olmak üzere kapsamlı fabrika testlerinden geçer. Her ünite, nakliye sırasında mekanik şok ve kirlenmeyi önlemek için antistatik köpük içinde güçlendirilmiş bir kartonda ayrı ayrı paketlenir. SUPT MOTION, her motor için seri numaralı test raporları dahil olmak üzere tam izlenebilirlik belgeleri sağlar ve sürücü elektroniği seçimi, termal yönetim tasarımı ve sistem düzeyinde entegrasyon rehberliği için teknik destek sunar. Talep üzerine strok uzunluğu, kuvvet derecesi, bobin direnci, montaj arayüzü geometrisi ve geri besleme sensörü entegrasyonu için özelleştirme seçenekleri mevcuttur. CE ve ISO9001 sertifikaları ile VCAR0035 Serisi, endüstriyel, tıbbi ve araştırma uygulamalarında küresel dağıtım için uluslararası kalite ve güvenlik standartlarını karşılar.
