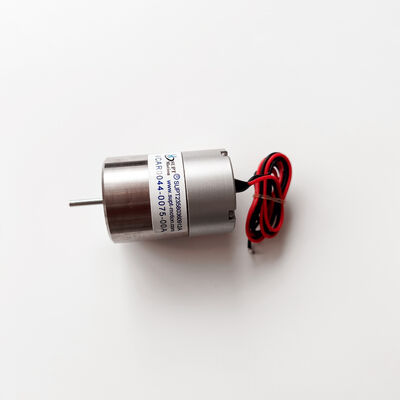

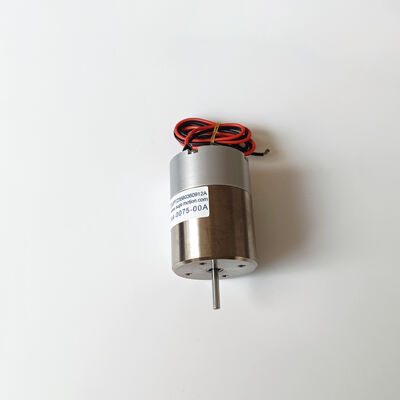

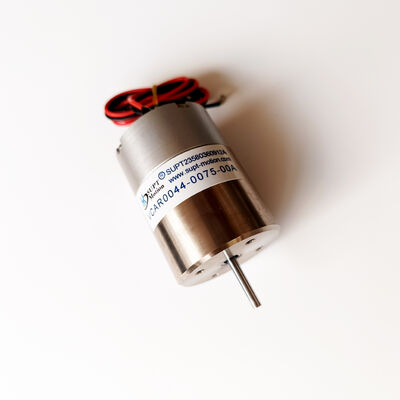

Geniş Hız aralığı doğrusal ses bobini aktüatörü Yüksek istikrarlılık VCAH 16.8V 44N
| Menşe yeri | Suzhou, Çin |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001, CE, RoHS |
| Model numarası | VCAH serisi |
| Min sipariş miktarı | 1 Adet |
| Fiyat | USD 90-120 / Piece |
| Ambalaj bilgileri | Darbeye dayanıklı köpük parçalı karton ambalaj, ihracat sınıfı oluklu karton |
| Teslim süresi | Stok için 5-7 gün, üretim için 15-25 gün |
| Ödeme koşulları | T/T |
| Yetenek temini | Aylık 5000 Adet |
Ürün ayrıntıları
| Zirve kuvveti | 44 K | Sürekli güç | 13.7N |
|---|---|---|---|
| Toplam inme | 7,5 mm | Maksimum voltaj | 16,8VDC |
| Sabit Kuvvet | 7.2 Yok | GERİ EMF SABİT | 7,6 V/m/sn |
| Bobin ağırlığı | 38,6 gr | Stator çapı | 31,1 mm |
| Aktüatör Uzunluğu | 35.9 mm | Hız Aralığı | 0 - 1,5 m/sn |
| Maksimum Hızlanma | 30 gr | Konum Tekrarlanabilirliği | +/-2 um |
| Vurgulamak | Geniş Hız aralığı doğrusal aktüatör,Yüksek istikrarlı ses bobini motoru,Yüksek Hızlılıklı VCM Aktüatörü |
||
Ürün Açıklaması
Ürün Genel Bakışı
VCAB0044-0075-00A geniş hız aralığına sahip lineer ses bobini aktüatörü, yüksek stabiliteyi mükemmel dinamik tepki ile birleştirerek hassas otomasyon görevleri için idealdir. Doğrudan tahrikli ses bobini tasarımı, tüm hız aralığında - son derece düşük hızlardan yüksek hızlı harekete kadar - pürüzsüz, dişlisiz lineer hareket üretir ve ekipman üreticilerine daha önce birden fazla tahrik kademesi gerektiren uygulamaların yerine geçen tek bir aktüatör çözümü sunar. Kompakt ve hafif yapısı, lazer kesim kafalarına, muayene istasyonlarına ve robotik uç efektörlerine entegre edilmesini kolaylaştırır.
VCAB0044-0075-00A'nın kalbinde, nadir toprak mıknatıs tertibatı içinde hareket eden hassas sargılı bakır bobinler bulunur. Bu tasarım, uzun süreli sürekli çalışma sırasında bile olağanüstü hız stabilitesini korurken yüksek bir itme-ağırlık oranı elde eder. Bu lineer aktüatör, sıfır boşluk ve minimum histerezis özelliklerine sahiptir, bu da tüm hız aralığında tekrarlanabilir konumlandırma performansı sağlar. Hassas lineer kılavuzlar ve ön yüklemeli yataklar, zorlu üretim ortamlarında hareket kalitesini daha da artırır ve hizmet ömrünü uzatır.
Her VCAH serisi lineer ses bobini motoru, kuvvet kalibrasyonu, yalıtım direnci testi ve %100 fonksiyonel doğrulama dahil olmak üzere titiz fabrika testlerinden geçer. Motor, toz ve neme dayanıklı korumaya sahiptir ve çoğu ticari servo sürücü ve hareket kontrolcüsü ile uyumludur. VCAH serisi ISO 9001 sertifikalıdır ve CE ve RoHS standartlarına uygundur, bu da onu geniş hız aralığına ve uzun vadeli stabiliteye sahip aktüatörler arayan küresel otomasyon ekipmanı üreticileri için güvenilir bir seçim haline getirir.
Özellikler
Teknik Parametreler
| Tepe Kuvveti | 44 N |
| Sürekli Kuvvet (25°C) | 13.7N |
| Toplam Strok | 7.5 mm |
| Maksimum Voltaj | 16.8 V DC |
| Kuvvet Sabiti | 7.2 N/A |
| Geri EMF Sabiti | 7.6 V/m/s |
| Bobin Ağırlığı | 38.6 g |
| Stator Çapı | 31.1 mm |
| Aktüatör Uzunluğu | 35.9mm |
| Hız Aralığı | 0 - 1.5 m/s |
| Maksimum İvme | 30 G |
| Konum Tekrarlanabilirliği | ±2 µm |
Genel Bilgiler
| Marka Adı | SUPT MOTION |
| Model Numarası | VCAH Serisi |
| Menşe Yeri | Suzhou, Çin |
| Sertifikasyon | ISO9001, CE, RoHS |
| Minimum Sipariş Miktarı | 1 Adet |
| Teslimat Süresi | Stok için 5-7 gün, üretim için 15-25 gün |
Uygulama
VCAH Serisi geniş hız aralığına sahip lineer ses bobini aktüatörü, çok çeşitli hassas endüstrilerde uygulanır:
- Lazer kesim ve lazer odaklama kafası konumlandırma
- Optik lens otomatik odaklama ve tarama sistemleri
- Yarı iletken wafer muayene ekipmanları
- 3C elektronik montaj ve test
- Tıbbi tarayıcı ve görüntüleme cihazı konumlandırma
- Robot kol eklem telafisi ve uç efektör kontrolü
Yüksek stabilitesi ve geniş hız aralığı sayesinde VCAH Serisi, işlem yavaş hassas hizalama veya hızlı döngüsel transfer gerektirse de tutarlı hareket kalitesini korur, hassasiyeti korurken döngü süresini azaltır.
SSS
S1: VCAH Serisi aktüatör hangi hız aralığını kapsayabilir?
C1: VCAH Serisi, neredeyse duruştan saniyede 1,5 metreye kadar sürekli hız kontrolünü ve 30G'ye kadar ivmelenme yeteneğini destekler. Bu geniş hız aralığı, tek bir aktüatörde ince konumlandırma ve yüksek hızlı transferi birleştirmek için uygundur.
S2: Bu lineer ses bobini aktüatöründe yüksek stabilite nasıl sağlanır?
C2: Yüksek stabilite, sıfır boşluklu doğrudan tahrik yapısından, hassas lineer kılavuzlardan, ön yüklemeli yataklardan ve yüksek çözünürlüklü konum geri besleme arayüzünden gelir. Bu özellikler, tüm hız aralığında tekrarlanabilir konumlandırma sağlayarak titreşimi ve sapmayı en aza indirir.
S3: Aktüatör mevcut hareket kontrolcülerle entegre edilebilir mi?
C3: Evet. VCAH Serisi, çoğu ticari servo sürücü ve hareket kontrolcüsü ile uyumludur. Aktüatörü hızlı bir şekilde entegre etmenize ve optimum performansı elde etmenize yardımcı olmak için kablolama şemaları, ayarlama kılavuzluğu ve uygulama desteği sağlıyoruz.
S4: Standart teslimat koşulları nelerdir?
C4: Minimum sipariş miktarı bir adettir. Stok modelleri 5 ila 7 gün içinde sevk edilirken, özelleştirilmiş versiyonlar 15 ila 25 gün gerektirir. Ambalaj, uluslararası ekspres ve hava taşımacılığına uygun darbeye dayanıklı köpük ek parçalı bir kartondur.
S5: Aktüatör düzenli bakım gerektirir mi?
C5: VCAH Serisi, temassız kuvvet üretimi ve sızdırmaz yapısı sayesinde esasen bakım gerektirmez. Kabloların ve konektörlerin periyodik olarak kontrol edilmesi önerilir ve ürün, milyonlarca döngü güvenilir çalışma için tasarlanmıştır.
