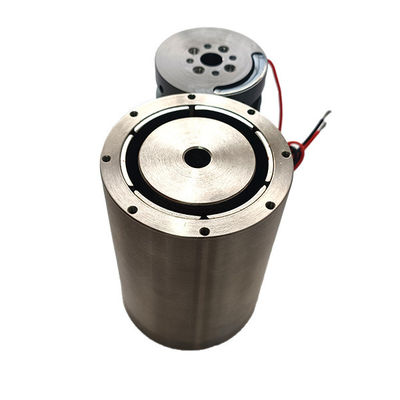

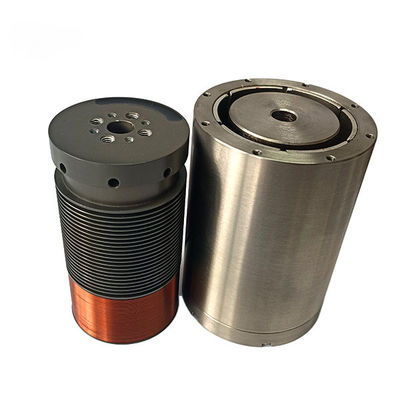

VCAR0022-0448-00A Ses Bobine Motoru 22N Zirve Gücü 44.8mm Vakt Geniş Hız aralığı

Ürün Genel Bakışı

VCAR0022-0448-00A, SUPT MOTION'ın VCAR serisinden geniş hız aralığına sahip silindirik bir ses bobini motorudur. 25 °C'de 44,8 mm'ye kadar toplam strok, 22 N'ye kadar tepe itme ve 11,4 N sürekli itme sunar. Bu ses bobini motor modeli, özellikle doğrusal hareket sistemleri için tasarlanmıştır ve ultra yavaş sürünme hızlarından yüksek hızlı ileri geri harekete kadar sorunsuz çalışma sağlayarak tüm strok aralığında hassas hız kontrolü sunar.

Ses bobini motorları, itmenin bobin akımıyla orantılı ve hızdan bağımsız olması nedeniyle doğası gereği geniş bir hız aralığında çalışabilir. Vidalı miller ve kayış tahriklerinin aksine, hız aralığını sınırlayan sürtünme, boşluk ve mekanik rezonans varyasyonlarından muaftır. Sonuç olarak, VCAR0022-0448-00A, dururken, düşük hızlarda ve yüksek hızlarda tekdüze kuvvet çıkışı sağlar; bu, dozajlama, kaplama ve tarama gibi hıza duyarlı işlemler için belirleyici bir avantajdır.

48 mm stator çapı ve 75,7 mm uzunluğu ile bu aktüatör, hareketli kütleyi yalnızca 52 gramda tutarken sağlam bir yapıya sahiptir. Doğrudan tahrik prensibi, kapalı döngü kontrol altında yüksek dinamik sertlik, hızlı yanıt ve mikron düzeyinde tekrarlanabilirlik sağlar. Her ses bobini motoru, ISO 9001 standartlarına uygun olarak üretilir ve CE sertifikalıdır; tüm birimler sevkiyat öncesinde itme, direnç ve yalıtım performansı için kalite testinden geçer.

Uzun strokuna ek olarak, VCAR0022-0448-00A, bobin tüm strok boyunca dikkatlice optimize edilmiş bir manyetik alan içinde çalıştığı için mükemmel kuvvet doğrusallığına sahiptir. Sonuç olarak, her konumda öngörülebilir kuvvet çıkışı elde edilir, bu da çok eksenli takım tezgahlarında servo ayarını büyük ölçüde basitleştirir ve kontur doğruluğunu artırır. Bu aktüatör, serbest asılı kablolar, konektörler veya özel uzunlukta kablolarla donatılabilir ve motor tahrik kuvveti sağlarken harici yükleri desteklemek için isteğe bağlı doğrusal kılavuzlar içerebilir.

Özellikler

Ana tasarım özellikleri: Sürünmeden yüksek hıza kadar geniş bir hız aralığını kapsayan 44,8 mm strok; 11,4 N sürekli kuvvete sahip 22 N tepe kuvveti; sıfır boşluklu ve dişli olmayan doğrudan tahrik; hassas hız ve konum kontrolü; bakım gerektirmeyen fırçasız yapı.

Uygulama

VCAR0022-0448-00A'nın geniş hız aralığı ve uzun stroku, aşağıdaki uygulamalar için mükemmel şekilde uygundur:

• Tekdüze hız gerektiren otomatik dozajlama, kaplama ve yapıştırma makineleri
• Değişken hız profillerine sahip paketleme, etiketleme ve kartonlama ekipmanları
• Çekme, basma ve yorulma döngüsü için malzeme test makineleri
• Hassas ayırma, derecelendirme ve muayene konveyörleri
• Laboratuvar otomasyonu ve sıvı işleme sistemleri
• Karışık yavaş ve hızlı hareketlere sahip baskı, tarama ve lazer işaretleme aşamaları

SSS

S1: Bu motor ne kadar bir hız aralığına ulaşabilir?

Motor, sürücü voltajına ve yüke bağlı olarak sıfıra yakın sürünme hızından saniyede birkaç yüz milimetreye kadar çalışabilir. Ses bobini kuvveti akım kontrollü ve hızdan bağımsız olduğundan, hız 44,8 mm'lik tam strok boyunca sabit kalır. Belirli yükünüz ve hareket profiliniz için ivme, yerleşme süresi ve gerekli sürücü akımını içeren dinamik bir hesaplama sağlayabiliriz.

S2: Bu kadar uzun bir strokla konumlandırma doğruluğu nasıl sağlanır?

İstenen çözünürlüğe sahip bir doğrusal enkoder ve konum ve hız döngülerine sahip bir servo sürücü öneririz. Doğrudan tahrikli, sıfır boşluklu yapı, komut edilen konumun mekanik kayma olmadan korunduğunu garanti eder.

S3: Strok özelleştirilebilir mi?

Evet, VCAR serisi farklı çerçeve boyutlarında 1 mm ila 60 mm'nin üzerinde stroklar sunar. Hacimli uygulamalar için özel stroklar, kuvvet seviyeleri ve mekanik arayüzler geliştirilebilir.

S4: Görev döngüsü ve termal davranış nedir?

25 °C'de 11,4 N sürekli kuvvet derecesi, güvenli sürekli görevi tanımlar. Daha yüksek kuvvet veya daha uzun görev için termal yönetim seçenekleri ekleyebilir veya VCAR ailesinden daha büyük bir model önerebiliriz.

S5: Teslimat ne kadar sürer?

Numune siparişleri 3 ila 5 iş günü içinde, üretim siparişleri ise 7 ila 15 iş günü içinde sevk edilir. MOQ, değerlendirme için 1 adettir.
