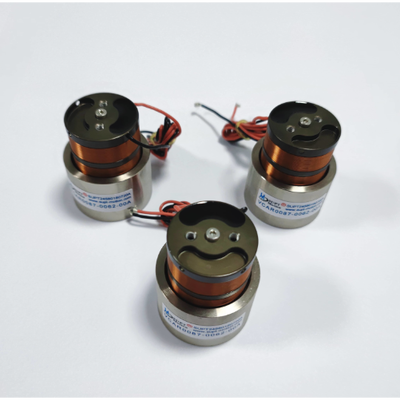

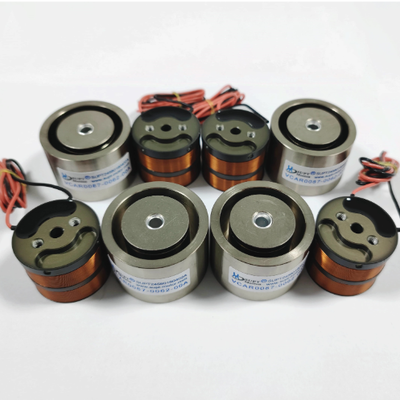

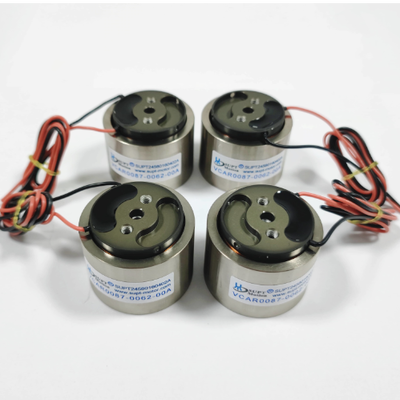

VCAR0087-0062-00A Ses Bobini Motoru 87N Tepe Kuvveti 6.2mm Strok Yüksek Hız

Ürün Genel Bakışı

VCAR0087-0062-00A, SUPT MOTION'ın VCAR serisinden, sadece 6,2 mm gibi kısa bir strokta 87 N'ye kadar tepe itme kuvveti sağlayan yüksek hızlı silindirik bir ses bobini motorudur. Son derece yüksek kuvvet yoğunluğu ve son derece kısa strokun birleşimi, bu motoru yüksek hızlı çalışma, yüksek frekans tepkisi ve yüksek frekanslı karşılıklı görevler için mükemmel bir seçim haline getirir ve özellikle kısa mesafelerde yüksek kuvvetin hızlı uygulanmasını gerektiren uygulamalar için uygundur.

Bu ses bobini motoru doğrudan tahrikli ses bobini prensibini kullandığından, dişli veya vidalı mil gerektirmeden duruştan itibaren 87 N'lik tepe itme kuvvetinin tamamını sağlayabilir, böylece boşluk, uyumluluk veya sürtünme etkilerini ortadan kaldırır. Sadece 45,2 g ağırlığındaki hareketli bobin tertibatı, güçlü bir manyetik devre ile birleştiğinde, pnömatik silindirlerin veya elektromanyetik aktüatörlerin ulaşabileceğinden çok daha yüksek ivme seviyeleri üretirken, tüm hareket boyunca hassas itme kontrolünü korur.

43,1 mm stator çapı ve 34,9 mm uzunluğu ile, otomatik ekipmanlara kolay entegrasyon sağlayan sağlam ve kompakt bir form faktörüne sahiptir. Motor fırçasız bir tasarıma sahiptir, bakımsızdır ve sessiz çalışır, milyonlarca döngülük bir tasarım ömrüne sahiptir. Her ünite ISO 9001 kalite sistemi altında üretilir, CE sertifikalıdır ve sevkiyat öncesinde kuvvet, strok ve elektriksel özelliklerin kapsamlı testlerinden geçer.

VCAR0087-0062-00A, büyük çaplı bir manyetik devre ve optimize edilmiş bobin geometrisi aracılığıyla yüksek kuvvet yoğunluğu elde eder, bu da onu birçok kısa stroklu uygulamada pnömatik silindirlerin ve solenoid aktüatörlerin yerine geçmesini sağlarken üstün kontrol edilebilirlik sunar. 34,5 V nominal voltaj, kompakt bir sürücü tasarımını desteklerken, düşük hareketli kütle, yüksek döngü frekanslarında bile mekanik şoku ve titreşimi etkili bir şekilde bastırır. Sağlam yapısı ve isteğe bağlı sızdırmaz bobini ile bu ses bobini motoru hem laboratuvar hem de üretim ortamları için uygundur.

Özellikler

Ana tasarım özellikleri: Kısa 6,2 mm strokta 87 N tepe kuvveti; doğrudan tahrik ve sıfır boşluk ile yüksek hızlı çalışma; hızlı döngü için yüksek frekans tepkisi; kompakt 43,1 mm çap; bakımsız fırçasız yapı.

Uygulama

VCAR0087-0062-00A'nın yüksek hızlı ve kısa strok özellikleri, aşağıdakiler dahil olmak üzere zorlu uygulamalar için idealdir:

• Yüksek hızlı ayırma, damgalama ve perçinleme yardım mekanizmaları
• Güvenilirlik doğrulama için titreşim ve şok test sistemleri
• Hassas ekipmanlar için aktif sönümleme ve titreşim izolasyonu
• Yüksek frekanslı oransal valf ve enjektör çalıştırma
• Hassas işleme işlemlerinde hızlı takım servo ve yüzey yapılandırma
• Otomotiv bileşen testleri, şalt ve röle çalıştırma

SSS

S1: Kısa stroklu yüksek hızlı hareket için neden pnömatik silindir yerine ses bobini motoru seçilmelidir?

Bir ses bobini motoru, hassas kuvvet ve konum kontrolü, hava beslemesi gereksinimi olmaması, takılma olmaması ve çok daha yüksek tepki oranları ve tekrarlanabilirlik sağlar. Ayrıca pnömatiklere göre daha sessiz ve daha enerji verimlidir.

S2: VCAR0087-0062-00A ne kadar tepe ivmesi elde edebilir?

87 N tepe kuvveti ve 45,2 g taşıyıcı ile, yüksüz tepe ivmesi son derece yüksektir. Elde edilebilir ivme, toplam hareketli kütleye ve sürücü akım kapasitesine bağlıdır; mühendislerimiz, tam yük kütleniz ve hareket döngünüz için gerekli sürücü voltajı, akım ve ivme profilini içeren ayrıntılı bir dinamik analiz sağlayabilir.

S3: Bu motor sürekli yüksek frekanslı döngü için kullanılabilir mi?

Evet, 25 °C'de 21,67 N'lik sürekli kuvvet derecesi dahilinde. Uzun süreli yüksek frekanslı kullanım için bobin sıcaklığını izlemenizi öneririz ve daha yüksek sürekli derecelere veya soğutma seçeneklerine sahip modeller tedarik edebiliriz.

S4: Ne kadar sürücü voltajı ve akımı gereklidir?

Nominal voltaj 34,5 V'tur. Sürücü, gerekli kuvveti üretmek için yeterli tepe akımını sağlamalıdır; sürücü boyutlandırması için tam motor sabiti ve direnç değerlerini sağlayacağız.

S5: Özel kuvvet veya strok versiyonları sunuyor musunuz?

Evet, VCAR serisi 0,7 N ila 1351 N arasında tepe kuvvetleri ve 63 mm'ye kadar stroklar sunar. Değiştirilmiş kuvvet, strok, kablolama ve montaj ile özel versiyonlar istek üzerine mevcuttur.
