Otomatik Ekipmanlar İçin 105N İtme Yüksek Tepkili Silindirik Ses Bobini Motorları

Ürün Özeti

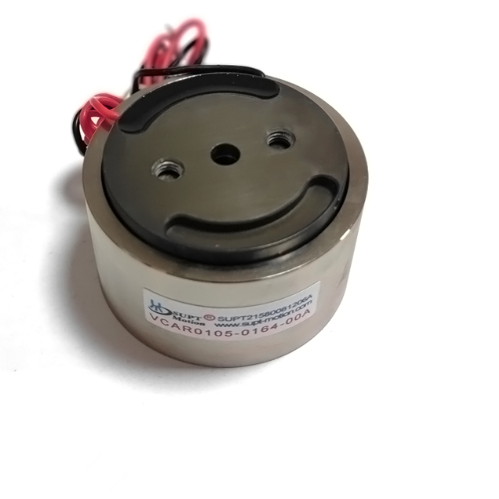

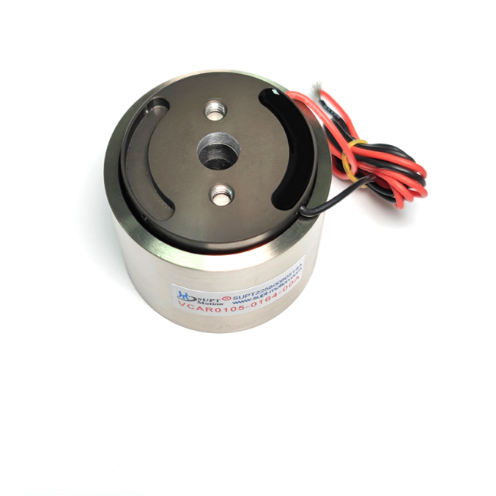

VCAR0105-0164-00A, yüksek hızlı hareket kontrolü için özel olarak tasarlanmış silindirik bir ses bobini motorudur. Hareket zincirinde dişli, kayış veya sonsuz vida olmadan, elektrik akımını doğrudan doğrusal itme kuvvetine dönüştürmek için hareketli bobin prensibini kullanır. Bu doğrudan tahrik tasarımı, boşluk ve mekanik uyumluluğu ortadan kaldırarak motorun hızla ivmelenmesini ve yaklaşık bir milisaniye içinde hedef konumda stabilize olmasını sağlar.

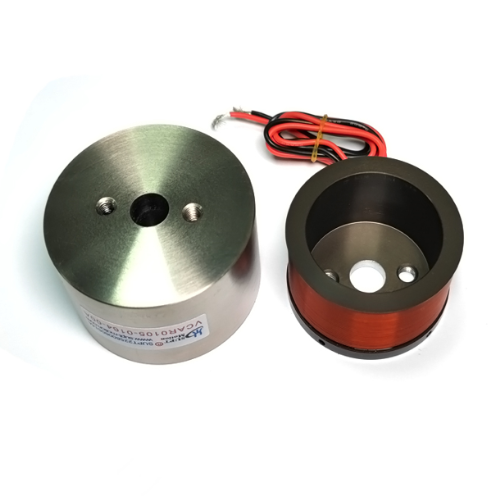

Bu ses bobini aktüatörü 20,1 V DC olarak derecelendirilmiştir, 105 N tepe itme kuvveti sağlar ve 16,4 mm toplam stroka sahiptir, bu da onu kısa stroklu, yüksek hızlı konumlandırma görevleri için uygun hale getirir. Yüksek enerjili bir neodimyum mıknatıs tertibatı ve düşük kütleli bir bobin, silindirik muhafaza içine entegre edilmiştir, böylece düşük hareketli kütle ve yüksek ivme korunur.
Her ünite, tüm ünitelerde tutarlı kuvvet çıkışı sağlamak için sıkı proses kontrolü altında sarılır ve dengelenir. Esnek montaj seçenekleri ve serbest sarkan kablolar, OEM entegrasyonunu basitleştirir. Ses bobini motoru, basit akım komutlarını kabul eder ve tüm strok aralığında pürüzsüz, kontrol edilebilir kuvvet üretir, bu da servo ayarını basit ve sezgisel hale getirir.

Çözüm

Birçok otomatik cihaz, yavaş ve dolaylı tahrik sistemleri nedeniyle uzatılmış döngü süreleri yaşar. Dişli kutuları aracılığıyla bağlanan dönen motorlar, tepki sürelerini yavaşlatan ve hassas konumlandırmayı zorlaştıran boşluk, sürtünme ve yansıtılmış atalet üretir.
Bu ses bobini motoru, kuvveti doğrudan yüke uygulayarak bu sorunu çözer. Hareketli bobin statorla temas etmediği için, dişli etkisi, histerezis veya mekanik boşluk yoktur; dolayısıyla, adım komutları yaklaşık bir milisaniye içinde salınım olmadan yürütülebilir ve stabilize edilebilir.
Kuvvet akımla orantılıdır, bu da ivmelenme ve yavaşlama eğrilerinin tasarlanmasını ve tekrarlanmasını kolaylaştırır. Düşük hareketli kütle ayrıca döngüsel çalışma sırasında enerji tüketimini azaltır. Verimlilik odaklı uygulamalar için bu, hareket ve stabilizasyon sürelerini kısaltmak ve ekipman verimliliğini artırmak için pratik bir yöntemdir. Kayış germe, kuplaj hizalama veya dişli kutusu yağlamasına gerek olmadığı için, bu doğrudan tahrik yaklaşımı bakımı da basitleştirir.

Özellikler

Uygulama

Bu ses bobini aktüatörü, diğer alanların yanı sıra toplama ve yerleştirme mekanizmalarında, yarı iletken işlemde, dağıtım sistemlerinde, yüksek hızlı ayırmada, valf çalıştırmada, optik odaklamada ve titreşim testlerinde yaygın olarak kullanılmaktadır. Robotikte, sensör geri bildirimine hızla yanıt vermesi gereken hafif kavrayıcı parmakların ve bileklerin hareketlerini yönlendirir.
Silindirik ses bobini motorları ayrıca, hızlı ivmelenme ve pürüzsüz kararlı durum çalışması gerektiren aktif sönümleme ve diğer kısa stroklu hareket uygulamaları için de uygundur. Bu ses bobini aktüatörü, milisaniyenin altındaki kuvvet tepki süreleri gerektiren aktif titreşim iptali ve yüksek hızlı takım servo sistemlerinde de kullanılır.

SSS

S: Bu motorun hizmet ömrü nedir?
C: Motorun fırçaları ve kayan elektrik kontakları yoktur. Tek hareketli parça, lineer yataklarla desteklenen bobin tertibatıdır, bu nedenle hizmet ömrü tipik olarak on milyonlarca döngü olarak ölçülür.

S: Kuvvet, strok ve voltaj özelleştirilebilir mi?
C: Evet. SUPT MOTION, özel sargılar, 1 mm ila 60 mm arası stroklar ve 0,5 N ila 3000 N arası tepe kuvvetleri sunar. Hareket profilinizi sağlayın, biz de uygun bir tasarım eşleştirelim.

S: Hangi sürücü kullanılmalıdır?
C: Konum geri beslemeli bir akım modu servo sürücü önerilir. Tam tak-çalıştır bir çözüm için eşleşen bir sürücü ve kontrolör sağlayabiliriz.

S: Motor bir enkoder gerektirir mi?
C: Kapalı döngü konum kontrolü için bir enkoder önerilir. Kuvvet veya hız kontrolü için, yalnızca bir akım modu sürücüsü yeterlidir.
