Yüksek hassasiyetli 12.8V Mikrodisel cihazlar için kompakt silindirli ses bobini motoru

Ürün Genel Bakışı

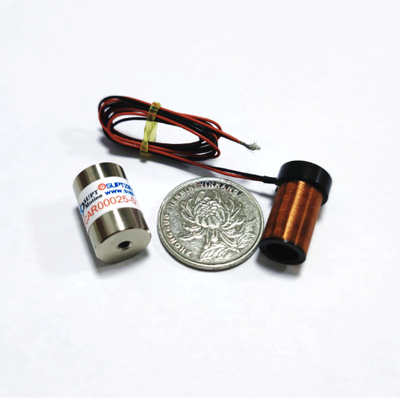

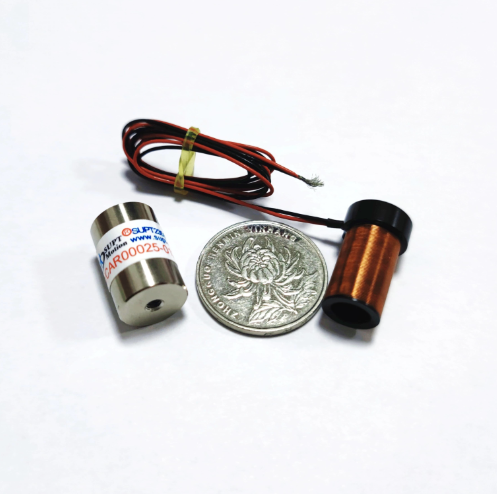

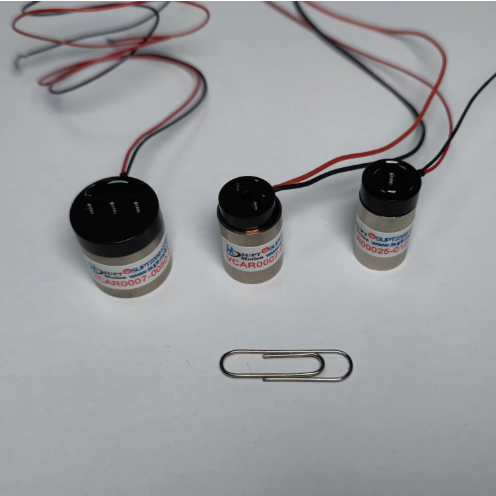

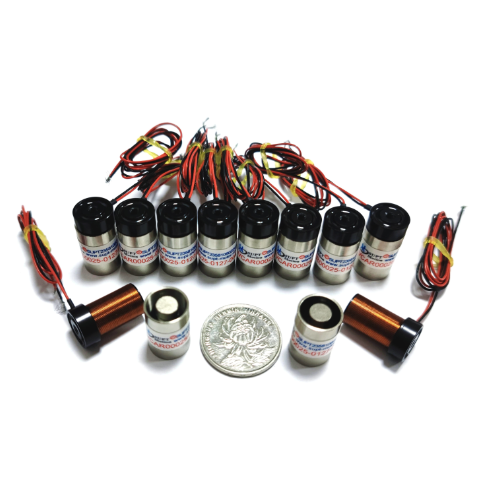

VCAR0007-0127-00A, yalnızca 19,1 mm dış çapa sahip kompakt, silindirik bir ses bobini motorudur. 12,8V DC güç kaynağı ile çalışan bu motor, 12,7 mm strok ve 7,1 N'ye kadar tepe itme kuvveti sunarak SUPT MOTION ürün serisindeki en küçük doğrudan tahrikli aktüatörlerden biri olmasını sağlar.
Silindirik şekli, dairesel deliklere, kovanlara ve boşluklara doğal olarak uyum sağlamasına olanak tanır, bu da alandan tasarruf sağlayan ürünlerde mekanik entegrasyonu basitleştirir. Sadece 14,8 gram ağırlığındaki hareketli bobin hızla ivmelenir ve çevreleyen yapılara minimum atalet kuvvetleri uygular. Yüksek enerjili bir mıknatıs tertibatı, kompakt bir tasarım içinde güçlü itme kuvveti sağlarken, temassız tasarım, dişli etkileri olmadan sessiz çalışma sağlar.
Basit akım komutları, tüm strok aralığında pürüzsüz, kontrol edilebilir itme kuvveti üretir, bu da servo ayarını basit ve sezgisel hale getirir. Gövde hassas bir şekilde alüminyumdan işlenmiş ve korozyona dayanıklı bir kaplama ile kaplanmıştır. Bu motor, dişli bir motorun hantal yapısı olmadan güvenilir, tekrarlanabilir doğrusal hareket gerektiren kompakt cihazlar için tasarlanmıştır.

Çözüm

Mikro cihazlar tipik olarak döner motorları ve şanzıman mekanizmalarını barındıracak alana sahip değildir. Bu ses bobini aktüatörü, 19,1 milimetrelik silindirik bir muhafaza içinde doğrudan doğrusal itme kuvveti sağlayarak bu sorunu çözer.
Doğrudan tahrik tasarımı sayesinde bu ses bobini motorunda aşınmaya eğilimli dişli bulunmaz ve boşluk telafisi gerektirmez, bu da basit ve güvenilir bir mekanizma ile sonuçlanır. Düşük hareketli kütle ve düşük endüktans, bu ses bobini motorunun küçük, düşük maliyetli bir sürücü devresi tarafından sürülebilmesini sağlar.
Ses bobini motoru, dağıtma ve ayırma mekanizmalarında yaygın olan sık ters çalışmaya da dayanabilir. Bu çözüm, küçük cihazlar için kompakt, sessiz ve bakım gerektirmeyen hassas doğrusal hareket çözümü sunar.

Özellikler

Uygulama

Bu kompakt ses bobini lineer aktüatör, mikro kamera otomatik odaklama modülleri, dokunsal geri bildirim cihazları, mikro valfler, laboratuvar otomasyon pipetleri, kompakt kavrayıcılar, optik zoom mekanizmaları ve taşınabilir tıbbi cihazlar için uygundur.
Aynı ses bobini motoru, kompakt yazıcı kafalarında, barkod tarama mekanizmalarında ve mikro pompa sürücülerinde de kullanılır. Ayrıca son derece sıkı alan ve ağırlık gereksinimleri olan mikro sönümleme ve titreşim sistemleri için de uygundur.

SSS

S: Silindirik tasarımın avantajı nedir?
C: Silindirik zarf, yuvarlak deliklere ve boşluklara uyar, böylece motor alandan tasarruf edilerek monte edilebilir. Ayrıca tüm montaj yönlerinde kuvveti tutarlı tutan dengeli bir manyetik devre sağlar.

S: Bu küçük motor ne kadar süreyle sürekli çalışabilir?
C: 25°C'de sürekli kuvvet 2,3N'dir. Bu limitin üzerindeki görev döngüleri için bir soğutucu eklenmesini veya motorun aralıklı kullanılmasını öneririz. İsteğe bağlı olarak termal koruma eklenebilir.

S: 20mm çaplı motor özelleştirilebilir mi?
C: Evet. Strok, kuvvet, voltaj, kurşun uzunluğu ve konektör tipi özelleştirilebilir.

S: Motorla birlikte bir sürücü dahil mi?
C: Motor bir bileşen olarak tedarik edilir. Hızlı değerlendirme için eşleşen minyatür bir sürücü kartı isteğe bağlı olarak mevcuttur.
