Kısa Zamanlı Ses Bobine Motor Modülleri CNC Makinesi İçin Kapalı Döngü Servo Doğrusal Hareket Aşaması
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ce,ISO9001,CCC |
| Model numarası | VCAR0262-0249-00A |
| Min sipariş miktarı | 2 parça |
| Fiyat | $600.00/pieces >=2 pieces |
| Ambalaj bilgileri | karton ve ahşap kutu ses bobini motoru |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Ayda 2000 Adet/Adet ses bobini motoru |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, Elektrikli Bisiklet, İHA, robot, Tıbbi vantilatör, mikroskop, endoskop, optik, optik l |
|---|---|---|---|
| Türü | Mikro Motor | tork | İstekler |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Yüksek hız |
| Sürekli Akım(A) | 10.1A | Verimlilik | yani 1 |
| Tepe kuvveti (N) | 262 | Maksimum hareket(mm) | 11.2 |
| ses bobini motoru(V) | 28.2 | motor ağırlığı r(kg) | 2 |
| Sürekli kuvvet(N) | 112 | Liman | Shanghai ses bobini motoru |
| Vurgulamak | Kısa Zamanlı Motor Modülleri 10.1A,Kapalı döngü doğrusal hareket aşaması,XYZ doğrusal hareket aşaması 10.1A |
||
Ürün Açıklaması

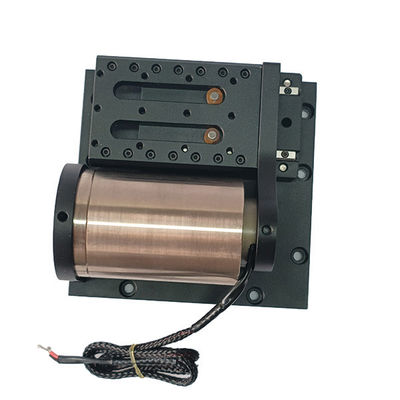

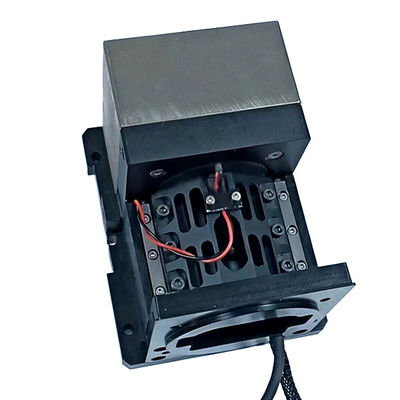

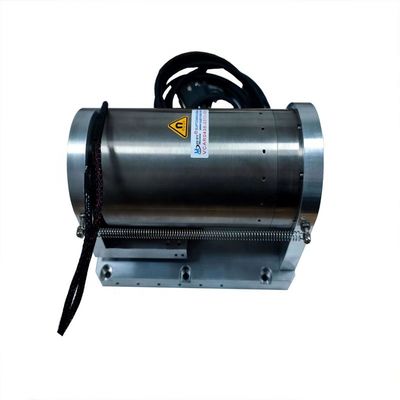

Kısa Zamanlı Yüksek Yanıtlı Kapalı Döngü Servo XYZ CNC Makinesi için Doğrusal Modül Hareket Aşaması
Ürün Tanımı
VCM'nin silindrik tasarımı, temel bileşenlerini barındıran tüpsel bir yapıyı kullanır.motorun merkezi ekseni boyunca iki hizalandırılmışKablo genellikle içi boş bir silindir etrafında sarılırken, kalıcı mıknatıs kabloyu sarar.VCM silindirli ses bobine motorunun doğruluğu ve tepki verimi, yarı iletken üretim sürecinin katı gereksinimlerini gerçekleştirmek için kritik önem taşımaktadır.Bu, waferin hassas bir şekilde manipüle edilmesini sağlar, bu da tutarlı ve yüksek kaliteli yarı iletken cihazların üretimini sağlar.
Yarım iletken uygulamalarında manipülasyon:
Wafer İşleme: Yarım iletken üretimi sırasında, waferlerin çeşitli işlemler için kesin bir şekilde konumlandırılması gerekir.VCM silindirli motoru, hassas hizalamayı sağlamak için wafer işleme sistemine entegre edilmiştir..
Düzleştirme: Belirli bir işlem için bir waferin konumlandırılması gerektiğinde, kontrol sistemi VCM'ye bir sinyal gönderir. Akım bir sarmaldan geçer ve manyetik alan oluşturur.Bu manyetik alan ve kalıcı mıknatıslar arasındaki etkileşim, sarmaşık ve bağlı yükü (wafer) istenen konuma taşıyan bir kuvvet yaratır.
Geri bildirim kontrolü: Doğruluğu sağlamak için, VCM'nin hareketi geri bildirim sistemi tarafından izlenir. Algılayıcılar motorun konumunu ölçer ve bu bilgileri kontrol sistemine sağlar.Hedef konumundan herhangi bir sapma tespit edilirse, kontrol sistemi, pozisyonu düzeltmek için bobinden akan akımı ayarlar.
Yüksek hassasiyet: VCM silindirli motoru, yüksek hassasiyete yol açan doğrudan tahrik mekanizmasını kullanır.Tam bir konumlandırma ile sonuçlanır.
Teknik parametreler:
| Ürün modeli | Zirve Gücü | Sürekli Güç | Toplam Yükleme | Zirve akımı | Zirve Voltajı | Sürükleyici sabit | Kodlayıcı çözünürlüğü | Tekrar doğruluk |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |
Kısa zamanlı kapalı döngü servo uygulamaları için ses bobini motor tek eksenli modül, hafif aktüatör ağırlığı ve hızlı yanıt (milisaniyede 20G'ye kadar).Üs havacılık alüminyum hassas işlemeyi benimsiyor, iyi kararlılık, yüksek hızlı salınım ve ters hareket yapabilir. Basit ve güvenilir kontrol, hiçbir gerileme aygıtı gerek, bakımsız uzun ömür.Hızlandırma ve itiş kontrolü mümkündür.Uygun bir kodlayıcı ve rehber rayla donatılmış, konum doğruluğu 0.1-5um'a ulaşabilir.itme gereksinimleri uygun sürücüler ve denetleyicilerle yapılandırılmıştır. Platform yapısı işlenebilir ve özelleştirilebilir. Farklı uygulamalara göre uygun doğrusal kılavuzlama mekanizması yapılandırılır: farklı türde yüksek hassasiyetli doğrusal kılavuz rayları.
Hizmetlerimiz
Teknik göstergeler ve özellikler özelleştirilebilir
