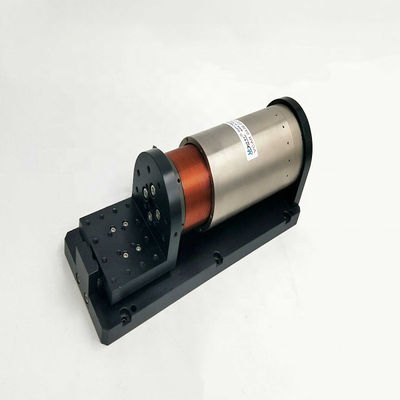

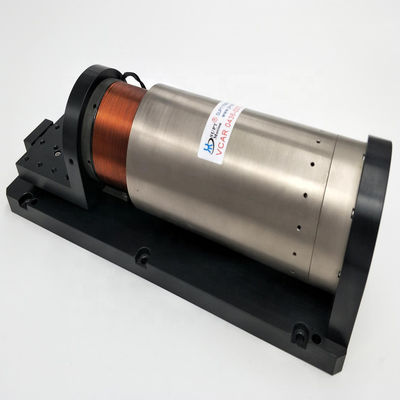

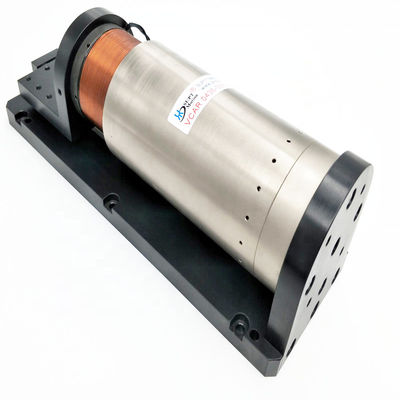

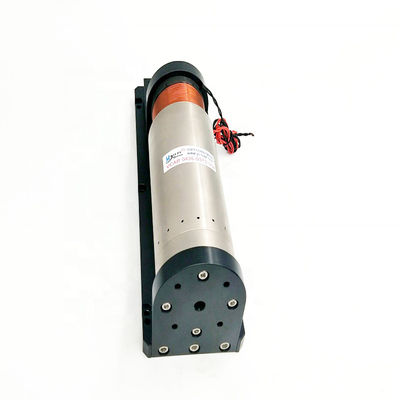

Kapalı döngü servo uygulamaları için yüksek hassasiyetli doğrusal platform
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ISO9001 |
| Model numarası | VCAR0436-0373-00A |
| Min sipariş miktarı | ≥1 |
| Fiyat | $970.00/pieces >=1 pieces |
| Ambalaj bilgileri | karton ve ahşap kutu elektrikli motor |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | 3000 Parça / Parça Aylık Elektrikli motor |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, Elektrikli Bisiklet, İHA, robot, tıbbi solunum cihazı, mikroskop |
|---|---|---|---|
| Türü | Mikro Motor | tork | İstekler |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Yüksek hız |
| Sürekli Akım(A) | 14.6 | Verimlilik | yani 1 |
| Tepe kuvveti (N) | 436 | Maksimum hareket(mm) | 37.3 |
| elektrik motoru(V) | 38 | Ağırlık rotoru(kg) | 1040 |
| Stator çapı(mm) | 76 | Sürekli kuvvet(N) | 142.6 |
| Liman | Şanghay elektrik motoru | ||
| Vurgulamak | PDV Motor Modülleri 14.6A,El çizgisel aşama XY Eksen ccc,Yüksek hassasiyetli el çizgisel aşama 14.6A |
||
Ürün Açıklaması
PDV Fabrika Fiyatı Satış Yüksek hassasiyetli El Doğrusal Aşama XY Eksen Platformu
Ürün Tanımı
VCAR serisi ses bobineli motor modülü doğrusal platformu, kısa darbeli kapalı döngü servo uygulamaları için özellikle uygundur.Bazı küçük alanlarda kullanılmak için uygundur.Yüksek tepki hızı (milisaniye seviyesi), hafif ağırlığa sahiptir, böylece yüksek hızlı salınımsal ters hareket, yüksek hızlanma hareketi yapabilir.Kullanım modeli, uygun kontrol avantajlarına sahiptir., basit ve güvenilir yapı, geriye dönme cihazı yok, bakım yok, uzun hizmet ömrü ve uzun süreli sürekli çalışma.Bu model VCAR0436-0373-00A ses bobine motor doğruluk pozisyon için doğrusal platformHız, ivme ve itiş kontrolü, arka boşluk sorunu yok.ses bobine motoru doğrusal platform özellikleri ve özellikleri müşteri gereksinimlerine göre özelleştirilebilir.
Kısa zamanlı kapalı döngü servo uygulamaları için ses bobini motor tek eksenli modül, hafif aktüatör ağırlığı ve hızlı yanıt (milisaniyede 20G'ye kadar).Üs havacılık alüminyum hassas işlemeyi benimsiyor, iyi kararlılık, yüksek hızlı salınım ve ters hareket yapabilir. Basit ve güvenilir kontrol, hiçbir gerileme aygıtı gerek, bakımsız uzun ömür.Hızlandırma ve itiş kontrolü mümkündür.Uygun bir kodlayıcı ve rehber rayla donatılmış, konum doğruluğu 0.1-5um'a ulaşabilir.itme gereksinimleri uygun sürücüler ve denetleyicilerle yapılandırılmıştır. Platform yapısı işlenebilir ve özelleştirilebilir. Farklı uygulamalara göre uygun doğrusal kılavuzlama mekanizması yapılandırılır: farklı türde yüksek hassasiyetli doğrusal kılavuz rayları.
Teknik parametreler:
| Ürün modeli | Zirve Gücü | Sürekli Güç | Toplam Yükleme | Zirve akımı | Zirve Voltajı | Sürükleyici sabit | Kodlayıcı çözünürlüğü | Tekrar doğruluk |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı (mm) | Uzunluğu (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
Hizmetlerimiz
Özel tasarımlara yardımcı olmaktan mutluluk duyarız.
Şirket Bilgisi
Ambalaj ve Nakliye
Sertifikalar
Sık Sorulan Sorular
Elektrikli motor:
1.Seyahat: toplam yolculuğu hesaplamak için kullanılan gerçek seyahat- Ne?değer kuvveti.
2Hareket yönü: yatay veya dikey kurulum 90 derece.
3.Yük kuvveti:cters yönde onstantkuvvetÜzerindemotor, mesela yaylar vb.
4.Yük ağırlığı: kalite kaydırıcısı da dahil olmak üzere hareketin toplam kalite kısmı
5Hareket Türü: 1.Noktadan noktaya hareket;2.Kuralın karşılıklılığı (örneğin tarama).
6Hız eğrisi: 1.Trapezoidal bir hız eğrisi;2.üçgen hız eğrisi- 3.Sinüs hızı eğrisi.
