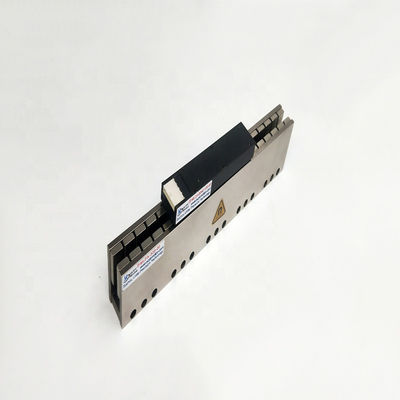

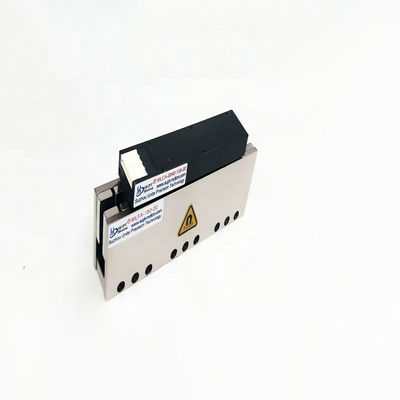

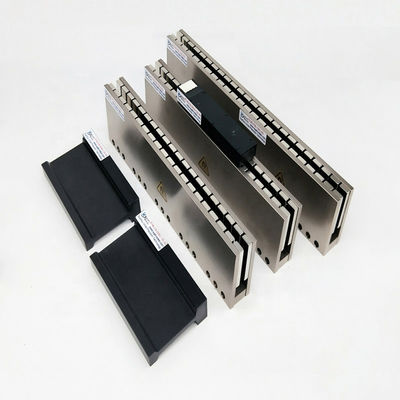

Makine Görünümü Denetim Ekipmanı için Yüksek Hassasiyetli U Şekilli Doğrusal Servo Motorlar
| Place of Origin | China,Suzhou |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001 |
| Model Number | MLCE Series |
| Minimum Order Quantity | 2PCS |
| Fiyat | $190 |
| Packaging Details | Customized packaging etc. |
| Delivery Time | 1-5pcs ,5 days . >20pcs ,To be negotiated |
| Payment Terms | T/T |
| Supply Ability | To be negotiated |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Commutation | Brushless | Application | Automatic Product |
|---|---|---|---|
| Motor Type | Linear Servo Motor | Model Number | MLCE-0075-075-00 |
| Peak force(N) | 215 | Resistance(L-L)(R) | 9.2@25℃ Ω |
| Continuous force(Fc) | 75N | Peak current(lp) | 4.8A |
| Mover weight | 0.45kg | Electrical constant(Te) | 0.35ms |
| Port | Shanghai Port | ||
| Vurgulamak | U şeklindeki doğrusal servis motoru,Yüksek hassasiyetli doğrusal servis motoru,Makine Görünümü Denetimi Doğrusal Servo Motor |
||
Ürün Açıklaması
Ürün Tanımı:
U tipi doğrusal servo motor, yüksek doğruluk, yüksek ivme ve yüksek tepki hızı ile karakterize edilen temassız ve sürtünme olmayan bir doğrudan tahrik motorudur.Bu özellikler, kamera veya denetim başının denetim çözünürlüğünü iyileştirmek için doğru bir şekilde konumlandırılabilmesini sağlarÜretim hattının verimliliğini artırmak için denetim döngüsü süresini azaltmak; görüntü istikrarını sağlamak için geleneksel vida veya kemer sürücüsü tarafından getirilen hatalardan kaçınmak;ve ekipman ömrünü artırmak için mekanik parçaların aşınmasını azaltmak.
U tipi doğrusal servo motorlar genellikle kamera tarama ve konumlandırma, çalışma masasının veya test edilen nesnenin hassas hareketi, yüksek hassasiyetli hizalama,ve çok eksenli bağlantı gerçekleştirme.
Makine görme sisteminde, kamera iş parçasının boyunca taramalı veya farklı denetim noktaları arasında geçiş yapmalıdır. U tipi doğrusal servomotor yüksek hızlı ve istikrarlı doğrusal hareket sağlar,böylece kamera kısa bir süre içinde yüksek hassasiyetli konumlandırmayı tamamlayabilir, çekimin netliğini sağlamak ve incelemenin doğruluğunu artırmak için.
Denetim süreci sırasında, bazen test edilen nesneyi (örneğin PCB, cam substrat, yarı iletken çipi vb.) hareket ettirmek gerekir.) U tipi doğrusal servo motorlar yüksek dinamik tepki ve yüksek hızlanma sağlar., nesnenin yüksek doğruluğu korurken kısa bir sürede belirtilen denetim konumuna ulaşmasını sağlar.
Çok istasyonlu denetim veya çok modüllü işbirliği gerektiren görme sistemleri için,U tipi doğrusal servo motorlarının geri tepki içermeyen sürücüsü ve yüksek tekrarlayan konumlandırma doğruluğu, her denetim ünitesinin kesin hizasını sağlayabilir ve denetim verimliliğini artırabilir..
Doğrudan tahrik özellikleri, yüksek termal istikrarı ve nanometre dinamik tepkisi ile U tipi doğrusal servo motor, üst düzey görme denetim ekipmanlarının çekirdek tahrik birimi haline geldi.
Özellikleri:
Tip: Doğrusal Motor, Doğrusal Servo Motor, Demirsiz Doğrusal Motor, U şeklindeki Doğrusal Motor.
U tipi çekirdeksiz doğrusal motorlar MLCE serisi sadece bobinlere ve mıknatıslara sahip değildir, statör ve statör arasında hiçbir emme yoktur, hiçbir çember etkisi yoktur ve sorunsuz çalışmaktadır.
Hafif ağırlıklı güç yüksek hız ve yüksek hızlanmayı gerçekleştirebilir.
Yüksek hassasiyet elde etmek için ölçek uygulamasıyla pürüzsüz itiş özellikleri.
Strok isteksizce uzatılabilir, sessiz, bakımsız.
Ürün parametreleri:
| Doğrusal motor performans parametreleri | ||||
| E Serisi--MLCE(Dinamik) MLFE(Statör) | ||||
| Model/Par | MLCE-0075-075-00 | MLCE-0135-135-00 | MLCE-0260-255-00 | |
| En yüksek kuvvet ((Fp) | N | 215 | 405 | 780 |
| Zirve akımı ((lp) | Amperler | 4.8 | 4.35 | 8.1 |
| Sürekli kuvvet ((Fc) | N | 75 | 135 | 260 |
| Sürekli akım ((lc) | Amperler | 1.6 | 1.45 | 2.7 |
| Etkinleştirici sabitleri ((DC motor dönüşümü/3p) ((Ka)) | N/√W | 12.6 | 17.9 | 25.5 |
| Sabit itme (L-L) (Kf) | N/Amp | 47.3 | 95.1 | 97.5 |
| Geri EMF sabiti ((L-L) ((Kb) | V/m/s | 27.3 | 54.9 | 54.9 |
| Elektrik sabitleri (Te) | ms | 0.35 | 0.35 | 0.35 |
| Direniş (L-L) (R) | @25°C Ω | 9.2 | 18.4 | 9.2 |
| İndüktans ((L-L) ((l)) | - Hayır. | 3.1 | 6.2 | 3.1 |
| Sıcaklık aktarım katsayısı ((Rth) | °C/W | **2 | **1.35 | **0.72 |
| Bobin maksimum sıcaklığı ((Tmax) | °C | 120 | 120 | 120 |
| Mıknatıs Kutbu (Magnet Pole pitch) 2T | mm | 30 | 30 | 30 |
| Hareket ağırlığı | Kilogram | 0.45 | 0.82 | 1.53 |
Uygulamalar:
U şeklindeki doğrusal servo motorların ana uygulamaları:
1Wafer imalatı ve çip ambalajlama ekipmanları dahil olmak üzere yarı iletken üretim ekipmanları.
2Düz panel ekranı (FPD) endüstrisi, hassas test ekipmanları / sabit disk imalatı / konektör imalatı / baskı plaka imalat ekipmanları vb.
3Yaşam bilimleri, tıbbi ekipman, makine görüşü denetim ekipmanları ve çeşitli ekipman olayları.
4Elektronik bileşenler SMT, PCB test ekipmanları.
5- Lojistik ekipman cihazları.
