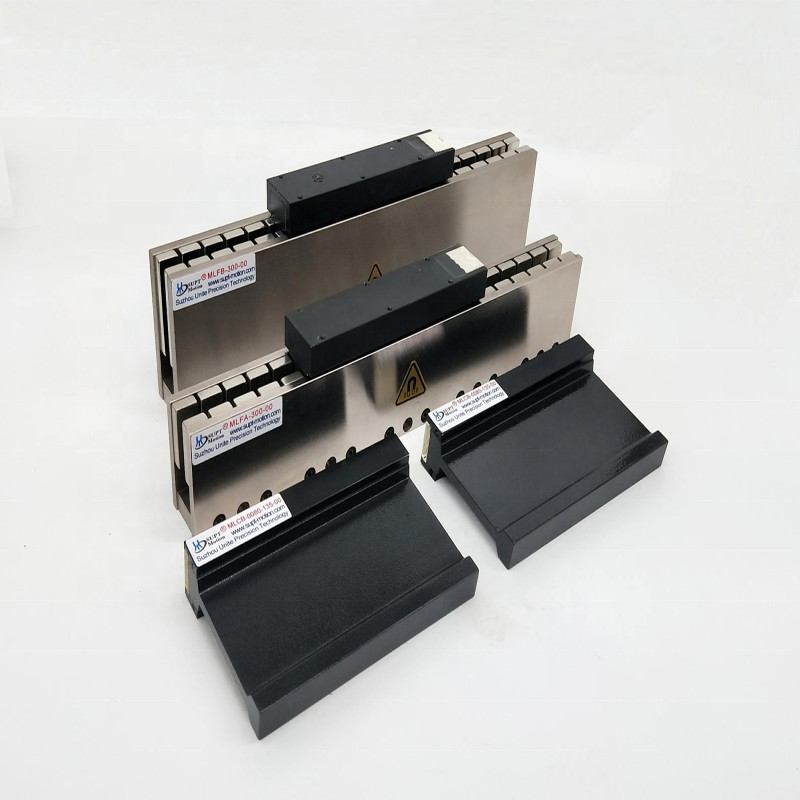

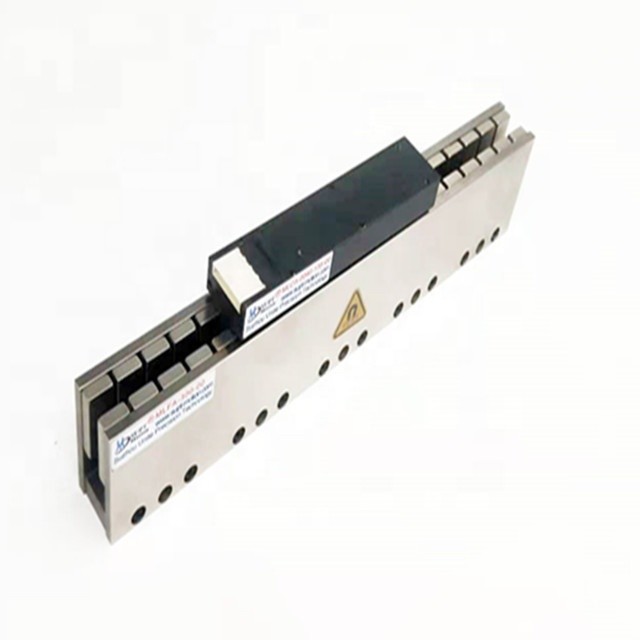

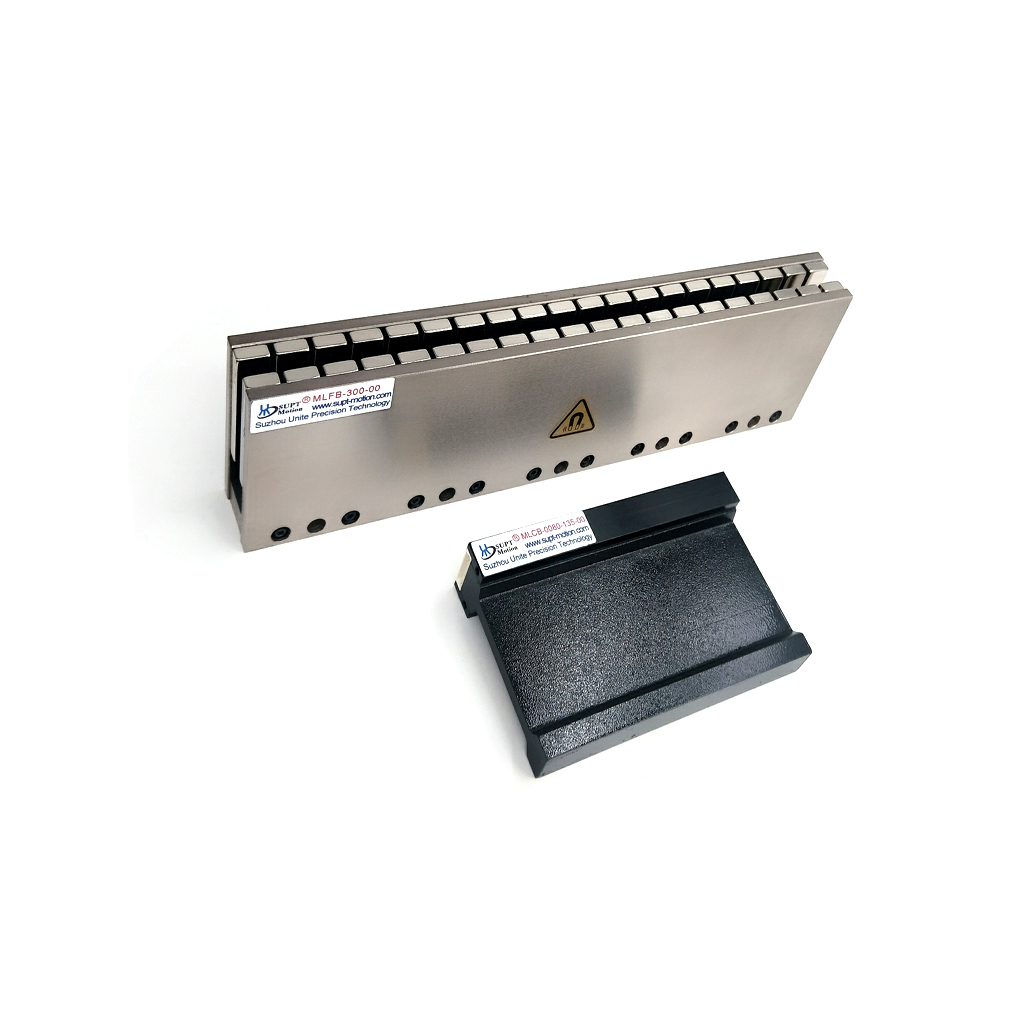

Yüksek Frekanslı Minyatür Ultra İnce Doğrusal Motor Yonga Kontrolü İçin
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | 3C, CE, ISO9001 |
| Model numarası | BİR DİZİ |
| Min sipariş miktarı | ≥1 |
| Fiyat | $150.00/pieces >=1 pieces |
| Ambalaj bilgileri | <i>in carton and as customer requirements</i> <b>Kartonda ve müşteri gereksinimleri olarak</b><br> < |
| Teslim süresi | <i>1-5pcs ,5 days .</i> <b>1-5 adet, 5 gün.</b> <i>>20pcs ,To be negotiated</i> <b>> 20 adet, |
| Ödeme koşulları | T/T |
| Yetenek temini | müzakere edilecek |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanım | TEKNE, Araba, Elektrikli Bisiklet, İHA, robot, Tıbbi vantilatör, mikroskop, endoskop, optik, optik l |
|---|---|---|---|
| Tip | Mikro Motor | Tork | İstekler |
| Yapı | Kalıcı mıknatıs | Koruma Özelliği | Tamamen kapalı |
| Hız (RPM) | Yüksek hız | Sürekli Akım(A) | Akım |
| Yeterlik | yani 1 | Ürün adı | Lineer Aktüatör |
| Uygulama | Otomatik Ürün | Motorlu Tip | Daimi Motor |
| Anahtar Kelimeler | Küçük Doğrusal Motor | İsim | A Serisi Motorlu |
| Nominal Gerilim | 1.2-12V | Boyut | 30 mm |
| Renk | Gümüş | Öğe | Mini Elektrik Motorları |
| Ambalaj | kartonda | Liman | Şangay Limanı |
| Vurgulamak | yüksek frekanslı doğrusal servo motor,ultra ince yonga kontrol motoru,yongalar için minyatür doğrusal motor |
||
Ürün Açıklaması
Ürün Açıklaması:
Doğrusal motorun armatürü, mıknatıslar olmadan sadece bobinlerden oluşur ve hareketli ve sabit parçalar arasında manyetik çekimi ortadan kaldırır. Bu tasarım, dişli etkilerini önleyerek sorunsuz çalışma sağlar. Hafif yapısı, yüksek hız ve yüksek ivme performansı sağlar. İtme özellikleri yumuşaktır ve doğrusal kodlayıcılarla eşleştirildiğinde yüksek hassasiyet elde edilir. Strok keyfi olarak uzatılabilir, sessizce çalışır ve bakım gerektirmez. Yüksek sıcaklık ve basınçta ithal epoksi reçine vakum dolgusu ve son derece esnek güç kabloları özelliklerine sahiptir. Yarı iletken üretim ekipmanlarında, düz panel ekran endüstrisi için hassas test ekipmanlarında, lazer kesme/işaretleme makinelerinde ve makine görüşü denetim sistemlerinde yaygın olarak kullanılır. Modüler tasarım, özel işleme olanağı sağlar.
Doğrusal motor teknolojisi, yarı iletken üretim ekipmanlarını geliştiren temel itici güçtür ve hassas gofret konumlandırması ve yüksek hızlı hareket elde etmek için temel doğrudan tahrik görevi görür.
Yüksek hassasiyet, hız, ivme ve yumuşak hareket özelliklerinden yararlanan doğrusal motor, gofret transfer sistemleri içindeki kasetlerden hassas gofret çıkarılmasına, işleme istasyonlarına yüksek doğrulukta yerleştirilmesine ve gofretlerin işleme sonrası kasetlere hızlı bir şekilde geri döndürülmesine olanak tanır.
Hassas konumlandırma platformları içinde, doğrusal motorlar gofretleri destekler ve hassas bir şekilde konumlandırır. Gofret taşıyıcıları, pozlamayı tamamlamak için XY düzleminde nanometre seviyesinde adım ve tarama hareketleri gerçekleştirmelidir. Mikroskop ve kusur tespit ekipmanlarında, gofretler ayrıca inceleme problarının altına doğru bir şekilde hareket ettirilmelidir.
Ürün Parametreleri:
| Doğrusal motor performans parametreleri | |||||||
| A Serisi--MLCA(Dinamik) MLFA(Stator) | |||||||
| Model/Par | MLCA-0020-075-00 | MLCA-0040-135-00 | MLCA-0080-255-00 | ||||
| Tepe kuvveti(Fp) | N | 60 | 120 | 240 | |||
| Tepe akımı(lp) | Amper | 4.8 | 4.2 | 4.2 | |||
| Sürekli kuvvet(Fc) | N | 20 | 40 | 80 | |||
| Sürekli akım(lc) | Amper | 1.6 | 1.4 | 1.4 | |||
| Aktüatör sabitleri(DC motor dönüşümü/3p)(Ka) | N/W | 5.65 | 7.9 | 11.2 | |||
| Sabit İtme(L-L)(Kf) | N/Amper | 15.3 | 30.4 | 60.3 | |||
| Geri EMF sabiti(L-L)(Kb) | V/m/sn | 8.8 | 17.6 | 34.8 | |||
| Elektriksel sabit(Te) | ms | 0.3 | 0.3 | 0.3 | |||
| Direnç(L-L)(R) | @25℃Ω | 4.8 | 9.4 | 19.2 | |||
| Endüktans(L-L)(l) | mh | 1.51 | 3 | 6 | |||
| Isı transfer katsayısı(Rth) | ℃/W | *3.9 | *1.9 | **1.3 | |||
| Bobin maksimum sıcaklığı(Tmax) | ℃ | 120 | 120 | 120 | |||
| Mıknatıs Kutbu aralığı(2T) | mm | 30 | 30 | 30 | |||
| Hareketli ağırlık | Kg | 0.24 | 0.42 | 0.82 | |||
Detaylı Görüntüler
Sertifikalar
Şirketimiz
Suzhou Unite Precision Technology Co,Ltd.(SUPT Motion), Ses Bobini Aktüatörü doğrusal motor ve doğrusal motor platformu sağlamaya adanmış bir mühendislik ve üretim şirketidir. SUPT Motion, hem standart bir dağıtım ürünü hem de orta ve yüksek hacimli özel OEM çözümleri sunmaktadır. Birincil ürün, ses bobini tabanlı doğrusal ve döner aktüatör ve fırçasız kalıcı mıknatıs tipi doğrusal motordur.
Şirket, güçlü Ar-Ge yeteneğine ve mükemmel satış sonrası hizmet sistemine sahiptir. SUPT Motion, müşteriye özel gereksinimlere göre ses bobini motoru doğrusal motor ve her türlü doğrusal hareket platformu tasarlayıp üretebilmektedir. Uzun yıllara dayanan deneyimiyle, uluslararası mühendislik ve üretim personelimiz, Asya, Kuzey Amerika, Avrupa ve dünyanın çeşitli bölgelerindeki ses bobini motoru ve doğrusal motor müşterileri ve bayileri için en gelişmiş teknolojiyi ve en kaliteli ürünü sağlayabilmektedir.
Şirket, Suzhou'daki üretim merkezlerinde bulunarak, büyük OEM üretim gereksinimleriniz için size uygun maliyetli bir çözüm sağlayabilmektedir. Teknolojide gelişmeye ve kalitede mükemmelliğe ulaşmaya devam edeceğiz. SUPT Motion'ın ilkesine bağlı kalarak, Yüksek kalite bizim hedefimizdir, Müşteri memnuniyeti taahhüdümüzdür. Sıkı kalite departmanımız ve üretim departmanımız ile yüksek kaliteli ve uygun fiyatlı ürünlerimizin müşterilere hizmet etmek için daha uygun maliyetli olmasını ve güçlü bir rekabet gücüne sahip olmasını sağlıyoruz.
Doğrusal Motorlar Geleneksel Döner Motorlarla Karşılaştırıldığında:
| Özellikler | Doğrusal Motor | Geleneksel İletim Yöntemleri (Vida/Kayış) | ||||
| Yüksek Hassasiyet | Ara iletim bileşenleri olmadan doğrudan tahrik, boşluğu ve boşluk hatasını ortadan kaldırır, nanometre seviyesinde konumlandırma doğruluğu sağlar. | Geri tepme, elastik deformasyon ve sürtünme mevcuttur, hassasiyeti tipik olarak mikrometre seviyesine sınırlar. | ||||
| Yüksek Hız ve İvme |
Saniyede birkaç metre hıza ve 10G'yi aşan ivmelere ulaşır, ekipman verimini önemli ölçüde artırır. Vida dönüş hızı ve atalet ile sınırlıdır, bu da daha düşük hız ve ivme ile sonuçlanır. |
Yüksek Düzgünlük | ||||
| Temassız iletim ve minimum | titreşim ile yumuşak hareket. Litografi gibi titreşime duyarlı işlemler için kritik öneme sahiptir. İletim zinciri içindeki temas sürtünmesi titreşim ve gürültü üretebilir. Yüksek Temizlik Yağlamasız çalışma |
gres veya aşınma parçacıklarını ortadan kaldırır, yarı iletken üretiminin ultra- |
||||
| yüksek temizlik gereksinimlerini karşılar. | Yağlama gereklidir, bu da bir kirlenme riski oluşturur. Yüksek Güvenilirlik ve Uzun Hizmet Ömrü |
Birincil ve hareketli parçalar (manyetik iz ve bobin) mekanik |
||||
| temasa sahip değildir, bu da minimum aşınma ve uzun ömür sağlar. Çoklu mekanik temas noktaları |
aşınmaya maruz kalır ve düzenli bakım gerektirir. Vakum Uyumluluğu Vakum için kolayca tasarlanabilir |
uyumlu modeller, bu da onu ideal hale getirir vakum proses ekipmanları için. Yağlama ve ısı dağılımı |
||||
| vakum ortamlarında önemli zorluklar oluşturur. | ||||||
