Hafif Ağırlık Vcm Ses Bobine Motor Modülü Yüksek Yanıt Yüksek Hızlı Doğruluk Hareket Platformları
| Menşe yeri | Suzhou Çin |
|---|---|
| Marka adı | SUPT MOTION |
| Sertifika | ISO9001-2000 |
| Model numarası | VCAR serisi |
| Min sipariş miktarı | 1 PCS |
| Fiyat | $220-$350 |
| Ambalaj bilgileri | karton ambalaj vb. |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Anlaşılabilir |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ağırlık | Işık | Miktar | 9998 |
|---|---|---|---|
| RPM | 8800rpmrpm | Güç | 36W |
| Voltaj | 24v | Parti Numarası | YET-YQDJ13 |
| Vurgulamak | VCM Ses Bobine Motor Modülü,Hafif Ağırlıklı VCM Ses Bobini Aşaması,36W Yüksek Hızlı Ses Bobini Aşaması |
||
Ürün Açıklaması
Hafif Ağırlıklı VCM Ses Bobine Motor Modülü Yüksek Yanıt Yüksek Hızlı Hızlandırma
Ürün Tanımı:
Ses Bobine Motor Modülü, Ses Bobine Motoru (VCM) ve ilgili kontrol sistemlerini entegre eden bir cihazdır.hareketleri elektromanyetik alanlar tarafından üretilen kuvvetler tarafından yönlendirilir, ve genellikle yüksek hızlı, hassas ve pürüzsüz hareket gerektiren uygulamalarda kullanılır. Ses bobine motor modülü, ses bobine motorlarının özelliklerini ve kontrol teknolojisini birleştirir,Çeşitli uygulamalar için doğrusal hareket çözümleri sağlamak.
Ses bobini motoru, bir bobinden ve manyetik bir alandan oluşan modülün çekirdek bileşenidir.oluşturulan manyetik alan manyetik alanla etkileşime girer, bobinin hareketini yönlendirmek için güç üretir.
Doğrusal hareket elde etmek için, ses bobini motoru genellikle rehber rayda monte edilir veya kaydırıcıya bağlanır ve motorun düz bir çizgide sorunsuz hareket etmesine izin verir.
Ses bobine motor modülleri, optik ekipman, tıbbi enstrümanlar, otomatik üretim hatları, hassas işleme, lazer kesimi, kamera lensinin otomatik odaklaması,ve benzeri.Yüksek hız, yüksek hassasiyet ve pürüzsüz hareket özellikleri için tercih edilirler ve çeşitli uygulamalar için hassas doğrusal hareket kontrolü sağlarlar.
Teknik parametreler:
| Ürün modeli | Zirve Gücü (N) |
Sürekli Güç 25°C'de (N) |
Toplam Yükleme (mm) |
Maksimum Voltaj (V) |
Geri EMF Sabiti (V/m/s) |
Bobinin ağırlığı (g) |
Stator çapı (mm) | Uzunluğu (mm) |
| VCAR0001-0064-00A | 0.88 | 0.28 | 6.4 | 6.9 | 0.29 | 3 | 9.5 | 17.7 |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR00025-0127-00A | 2.55 | 0.81 | 12.7 | 11.6 | 0.77 | .6.6 | 12.7 | 24 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0007-0040-00A | 7.2 | 2.4 | 4 | 7.5 | 1.88 | 7 | 14.2 | 23 |
| VCAR0007-0064-00A | 7.8 | 2.5 | 6.4 | 9.9 | 1.5 | 7.2 | 19.1 | 23.8 |
| VCAR0007-0127-00A | 7.1 | 2.3 | 12.7 | 12.8 | 1.6 | 11.4 | 19.1 | 27 |
| VCAR0011-0050-00A | 11.4 | 2.1 | 5 | 11.8 | 3 | 11.2 | 24 | 17.2 |
| VCAR0011-0100-00A | 10.5 | 2.9 | 10 | 43.8 | 3.5 | 20 | 31 | 26.8 |
| VCAR0013-0030-00A | 13 | 3.5 | 3 | 16 | 3.5 | 12 | 25 | 21 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0014-0250-00A | 14 | 4.5 | 25 | 26.5 | 3.9 | 35 | 25.4 | 44.2 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.6 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.8 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0025-0630-00A | 25.3 | 8 | 63 | 50.6 | 5 | 68 | 31.8 | 83.1 |
| VCAR0030-0150-00A | 29.4 | 4.73 | 15 | 40.5 | 7.4 | 27 | 30 | 31 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 48 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 69 | 58 | 72 |
| VCAR0035-0090-00A | 35 | 11 | 9 | 26.4 | 9 | 33 | 25.4 | 44.3 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 91 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 46.5 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0075-0200-00A | 75 | 30 | 20 | 26.2 | 15.2 | 65 | 70 | 38.7 |
| VCAR0080-0129-00A | 80 | 35 | 12.9 | 27.7 | 18 | 149 | 49 | 53.8 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 177 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.1 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0110-0380-00A | 110 | 37.4 | 38 | 23.2 | 9 | 150 | 60.4 | 60.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 125 | 73 | 27.5 |
| VCAR0115-0065-00A | 115 | 30.1 | 6.5 | 35 | 17.3 | 52 | 40 | 58 |
| VCAR0130-0310-00A | 130 | 40 | 31 | 30.4 | 20.5 | 280 | 75.6 | 56.5 |
| VCAR0140-0150-00A | 140 | 42.2 | 15 | 33.4 | 26.6 | 80 | 53 | 53.7 |
| VCAR0210-0254-00A | 210 | 66.2 | 25.4 | 56.6 | 28 | 230 | 43.7 | 111.8 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 285 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 785 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 685 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 648 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 775 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.6 | 37.3 | 38 | 29.8 | 1050 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 605 | 24.9 | 41.5 | 104 | 1426 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 31 | 73.5 | 68 | 1071 | 110 | 143.7 |
| Ürün parametresi | |||||||||||
| parametreler Performans | Birimler | VCAR0006- 0050-00A |
VCAR0013- 0072-00A |
VCAR0022- 0098-00A |
VCAR0033- 0099-00A |
VCAR0044- 0249-00A |
VCAR0070- 0149-00A |
VCAR0087- 0062-00A |
VCAR0140- 0150-00A |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| En yüksek itiş gücü | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Dayanır itme |
N | 2.6 | 4.2 | 6.6 | 8 | 12 | 27 | 22 | 42 | 111 | 112 |
| Etkili darbe | mm | 5 | 7.2 | 9.8 | 9.9 | 25 | 15 | 6.2 | 15 | 11 | 25 |
| Zirve akımı | A | 1.7 | 2.3 | 3.8 | 4.5 | 5 | 4 | 6.9 | 5.3 | 6.4 | 10 |
| Zirve voltajı | v | 16 | 27 | 25 | 24 | 45 | 27 | 35 | 33 | 35 | 28 |
| Sürükleyici sabit | N/A | 3.6 | 5.7 | 5.8 | 5.9 | 8.9 | 18 | 13 | 27 | 41 | 26 |
| Kodlayıcı çözünürlüğü | - Evet. | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/05/1 |
| Tekrar doğruluk | - Evet. | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 | 1/5/10 |
| Düzlük | - Evet. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| Düzlük | - Evet. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25 mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |

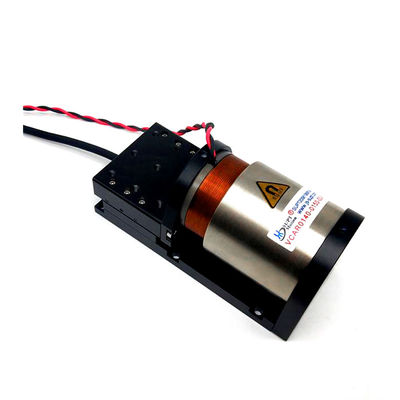

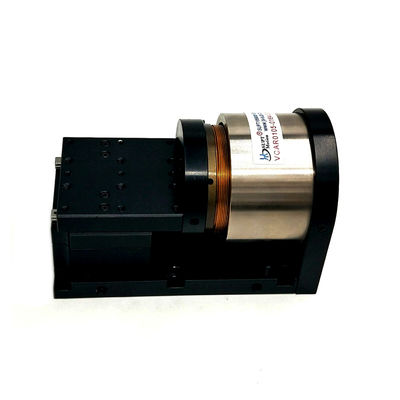

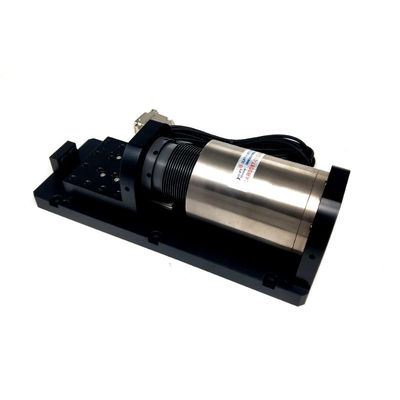

Ses bobineli motor tek oyu modülü
Kapalı döngü servo uygulamaları için kısa darbe, hafif hareketli ağırlık, hızlı yanıt hızı (milisaniye seviyesi, 20G'ye kadar hızlanma).Baza havacılık alüminyum hassas işlemeyi benimser,İyi kararlılıkBasit ve güvenilir kontrol, geriye dönme cihazı yok, bakımsız, uzun ömürlü, kesin pozisyon, hız, ivme ve itiş kontrolü yapabilir.Uygun bir kodlayıcı ve rehber rayla donatılmışYer doğruluğu 0.1-5mm'ye ulaşabilir.Platform yapısı işlenebilir ve özelleştirilebilirFarklı uygulamalara göre, uygun doğrusal kılavuz mekanizması, farklı yüksek hassasiyetli doğrusal kılavuz rayları vb.
Destek ve Hizmetler:
Çürük çekirdekli motorlar için teknik destek ve servis
Hollow Core Motor, ürününüzden en iyi şekilde yararlanmanızı sağlamak için kapsamlı teknik destek ve hizmet sunar.Uzman ekibimiz soruları yanıtlamak ve ürün kurulumunda yardımcı olmak için kullanılabilir, sorun giderme ve bakım.
Ürününüzün güncel ve en yüksek performansla çalışmasını sağlamak için ücretsiz yazılım güncellemeleri sağlıyoruz.Ayrıca beklenmedik bir arıza durumunda ürününüzün kapsamlı olmasını sağlamak için uzatılmış garanti hizmetleri de sunuyoruz..
Hollow Core Motor ürününüzle ilgili herhangi bir sorunuz veya yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin.
Sık Sorulan Sorular
1.Seyahat: toplam yolculuğu hesaplamak için kullanılan gerçek seyahat- Ne?değer kuvveti.
2Hareket yönü: yatay veya dikey kurulum 90 derece.
3.Yük kuvveti:cters yönde onstantkuvvetÜzerindemotor, mesela yaylar vb.
4.Yük ağırlığı: kalite kaydırıcısı da dahil olmak üzere hareketin toplam kalite kısmı
5Hareket Türü: 1.Noktadan noktaya hareket;2.Kuralın karşılıklılığı (örneğin tarama).
6Hız eğrisi: 1.Trapezoidal bir hız eğrisi;2.üçgen hız eğrisi- 3.Sinüs hızı eğrisi.
