AC3-055-09 Servo Motor Denetleyicisi 120W MicroE ızgara saltanatçısı Uzun ömür
| Menşe yeri | Suzhou Çin |
|---|---|
| Marka adı | America MICROE |
| Sertifika | 195-R3726-01 |
| Model numarası | MII163OS-20-NR |
| Min sipariş miktarı | 1 PCS |
| Fiyat | $105-$230 |
| Ambalaj bilgileri | karton ambalaj vb. |
| Teslim süresi | Genel 5-7 gün teslimat, hızlı 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Anlaşılabilir |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Ağırlık | Işık | Ortalama boyut | 200*400*603mm |
|---|---|---|---|
| Voltaj | 24v | Karakter | yüksek hassasiyet |
| Güç | 36W | Uygulama | Endüstriyel Otomasyon |
| İletişim arayüzü | RS485/CAN/USB | Giriş Voltajı | DC24V |
| Çıktı Akımı | 0-5A | Çıktı Gücü | 120W |
| Çıkış Voltajı | DC0-24V | Ürün Adı | Servo Motor Kontrolörü |
| Darbe Frekansı | 0-100KHZ | Boyut | 180*140*60mm |
| Hız düzenleme aralığı | %0-100 | Çalışma sıcaklığı | -20~+85°C |
| Vurgulamak | AC3-055-09 Servo Motor Denetimcisi,Servo motor kontrolörü 120W,120W MicroE ızgaralı kuyruklu |
||
Ürün Açıklaması
AC3-055-09 MicroE ızgaralı yöneticisi Servo motor kontrolörü Uzun ömür
Ürün Tanımı:

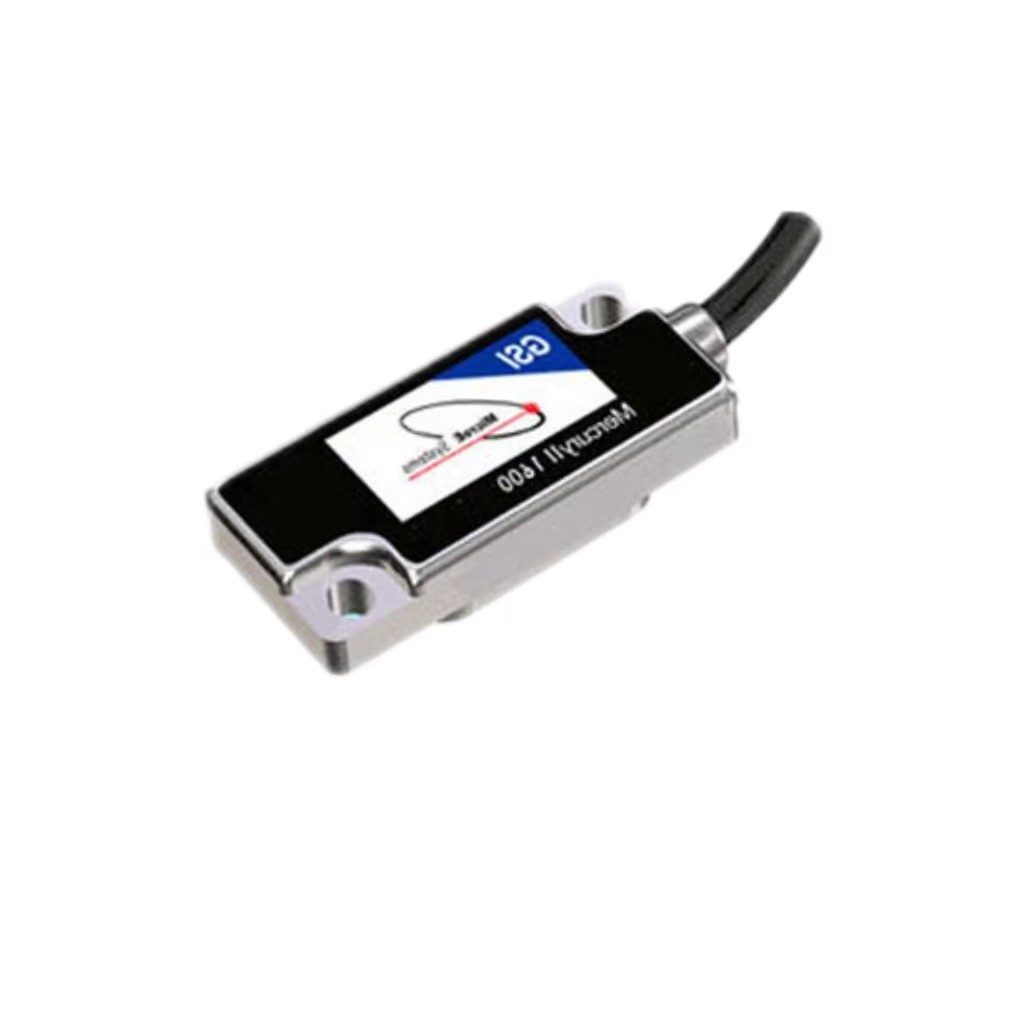

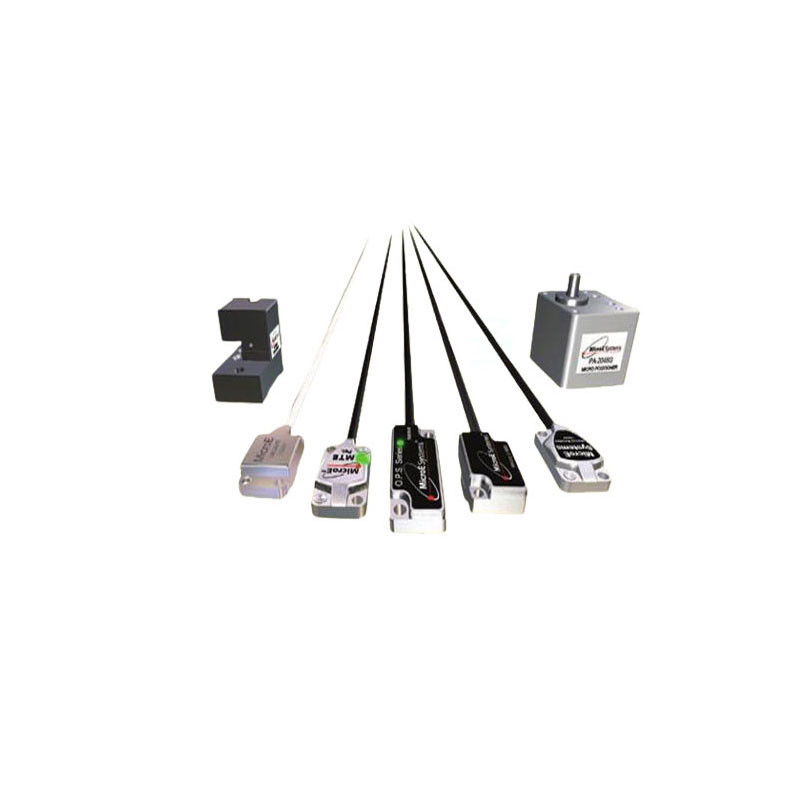

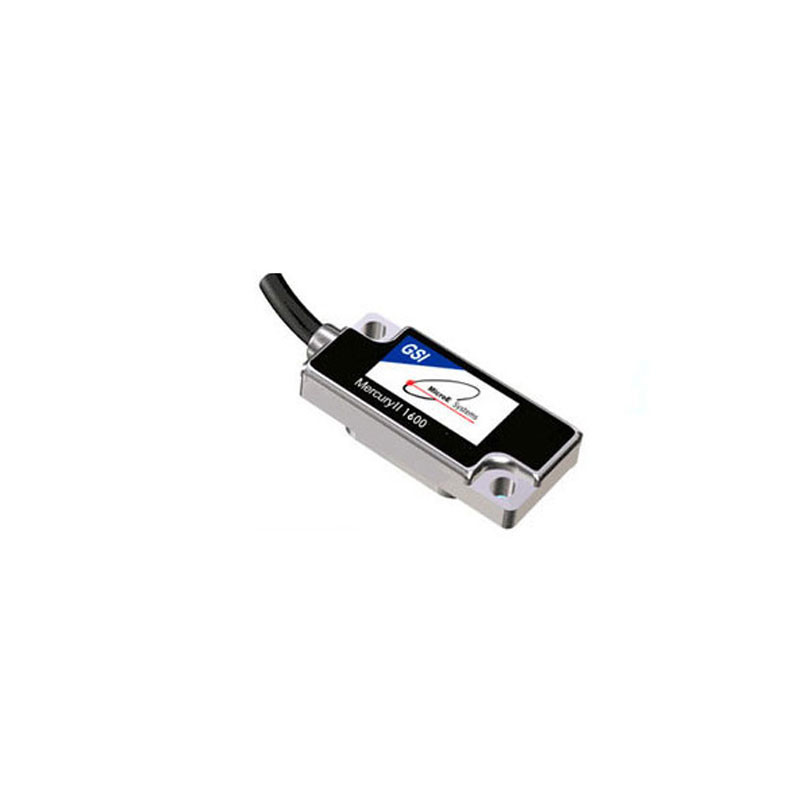

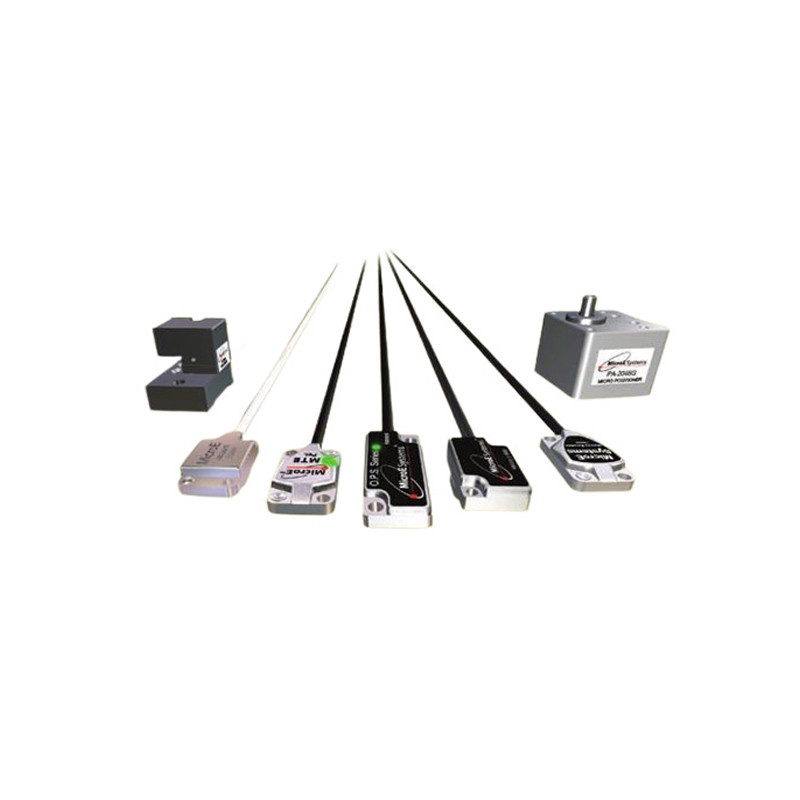

MicroE ızgara kuyruklu
Genellikle sayısal kontrolde kullanılan ızgaranın optik prensibi üzerine çalışan bir ölçüm geri bildirim cihazıdır.
İşlem makinelerinin kapalı döngü servo sisteminde, doğrusal veya açısal hareketleri tespit etmek için kullanılabilir.
Büyük algılama aralığı algılama doğruluğu, hızlı yanıt özellikleri ile dijital darbeler için ölçüm çıkış sinyali.
Genellikle sayısal kontrolde kullanılan ızgaranın optik prensibi üzerine çalışan bir ölçüm geri bildirim cihazıdır.
İşlem makinelerinin kapalı döngü servo sisteminde, doğrusal veya açısal hareketleri tespit etmek için kullanılabilir.
Büyük algılama aralığı algılama doğruluğu, hızlı yanıt özellikleri ile dijital darbeler için ölçüm çıkış sinyali.
| Modelle | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Çıkış Gücü | |||||||||
| Zirve Akımı | 9(636) | 18 ((12.73) | 3 ((212) | 9(636) | 12 (8.5) | Adc ((Arms, sinüsoidal, ± 5% | |||
| Zirve saati | 1 | 1 | 1 | 1 | 1 | - Evet. | |||
| Sürekli akım | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal), ± 5% | |||
| En yüksek çıkış gücü | 490 | 970 | 270 | 800 | 1600 | w | |||
| Sürekli" | 163 | 323 | 89 | 267 | 533 | w | |||
| Çıkış direnci | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Maksimum çıkış voltajı | VoutHV0.97*Rou*tlout | ||||||||
| Girdi Gücü | |||||||||
| - Evet. | 20-55 | 20-55 | 20 - 90 | 20 - 90 | 20 - 90 | +vdc,transinfo mer-iolaed | |||
| Çığ | 9 | 18 | 3 | 9 | 12 | Adc ((1 saniye) zirve | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc sürekli | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maksimum | ||||||||
| PWM çıkışları | 3 fazlı MOSFET invertörü, 15 kHz merkez ağırlıklı PWM, uzay vektörü modülasyonu 3o kHz |
||||||||
| Türü pwm dalgalanma sıklığı |
|||||||||
| Dijital Kontrol | |||||||||
Dijital kontrol döngüleri |
Akım, hız, konum. 100% dijital döngü kontrolü. İkincil kodlayıcı girişi kullanarak çift döngü pozisyon kontrolü Mevcut döngü:15 kHz ((66.7 us) Hız, konum döngüleri: 3kHz ((333 us) Sinüzoidal alan odaklı kontrol veya trapezli motorlar için Hall'lardan Uzay vektörü modülasyonu ile belirli ağırlıklı PWH Akım döngüsü:2.5 kHz tipik, bant genişliği ayarlama ve yük indüktansı ile değişecektir Otobüs gerilimindeki değişiklikler bant genişliğini etkilemez. 200 uH çizgi çizgi |
||||||||
| Yan oran (zaman) | |||||||||
| Değiştirme | |||||||||
| Modülasyon | |||||||||
| Bant genişlikleri | |||||||||
| HV tazminatı | |||||||||
| Minimum yük endüktansi | |||||||||
| Komut Girişleri | |||||||||
| CANaç | Profil pozisyonu, aralaştırılmış pozisyon, profil hızı, profil tork, hareket. | ||||||||
| Dijital konum | Adım/Yön,CW/CCW adım komutları (2 MHz maksimum hız) | ||||||||
| Dörtlü A/B Kodlayıcı | 20 Mcount/sec (karedeşimi sonrası),5Mline/sec | ||||||||
| Dijital tork ve hız | pWM,Polarite | PWM 0~100%, kutupluk=1/0 | |||||||
| PWM | PWM%50 ± 50%; kutupluk sinyali gerekmez. | ||||||||
| PWM frekans aralığı | 1kHz minimum, 100kHz maksimum | ||||||||
| Pw en az atış genişliği | 220 ns | ||||||||
| Analog tork/hız/poziton | ±10 vdc,5kΩ yönlendirme giriş impedansı | ||||||||
| Dijital Girişler | |||||||||
| Numara türü | 9, yalıtımsız.[IN1] Sürüş Etkinleştirme işlevine adanmış,[IN2]~[IN9]programlanabilir 74HC14 giriş üzerinde RC filtre ile +5 Vdc'den çalışan Schmitt tetikleyici 10 kΩ'dan +5 Vdc'ye kadar veya [IN5] (aşağıya bakın) hariç herkes için yerleştirilmiş Vin-Lo 1.35 Vdc,vin-HI >3.65 vdc Tüm girişler, giriş çekme/aşağı çözünürlüğünün +5 Vdc veya gound'a kadar grup seçilebilir bağlantısına sahiptir. 1 Sürücü etkinleştirmek için 330 us RC filtre ile özel giriş,0 ila +24 Vdc max 3 Genel amaçlı 330 us RC filtresi ile çıkışlar,0 ila +24 vdc max 1 Motor sıcaklık anahtarı için orta hızlı giriş,33 us RC filtet 40,99 kΩ çekme/çekme, 0 ila +24 vdc maksimum 4 Yüksek Hızlı Girişler ve 100 ns RC Filtresi ile çıkışlar,0 ila +5 Vdc max |
||||||||
| Tüm girişler | |||||||||
| Mantık seviyeleri | |||||||||
| Çek-aç kontrolü. | |||||||||
| Etkinleştir[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Dijital çıkışlar (1 NOT) | |||||||||
| Numbet tipi | 4İzole edilmemiş, programlanabilir. Akım batırıcı MDSFETdiyot üzerinden 1 kΩ çekimle +5 Vdc'ye 300 mAdc max+,30 ve max.Programlanabilir fonksiyonlar İndüktif yükleri çalıştırmak için gerekli olan dış fyback diyot |
||||||||
| [OUT1~4] | |||||||||
| Mevcut derecelendirme | |||||||||
| Mevcut derecelendirme | |||||||||
AC3-055-09, MicroE Systems tarafından piyasaya sürülen yüksek performanslı bir ızgara kuyruklu servo motor denetleyicisidir ve özellikle hassas pozisyon kontrolü ve hareket uygulamaları için tasarlanmıştır.Aşağıda AC3-055-09 denetleyicisinin ayrıntılı bir açıklaması verilmiştir.:
Yüksek hassasiyetli konum kontrolü: AC3-055-09 denetleyici son derece yüksek konum doğruluğu elde edebilen gelişmiş konum kontrol teknolojisi ile donatılmıştır.MicroE'nin ızgara kuşak teknolojisi ile birlikte konum bilgisini doğru bir şekilde ölçmek için, mikro hareket ve konumlandırmayı mümkün kılıyor.
Kapalı geri bildirim sistemi: Denetleyici, motor konumunu gerçek zamanlı izleyerek ve ayarlayarak sistemin her zaman beklenen konumda olmasını sağlayan kapalı geri bildirim sistemi benimser.Bu hataları ve istikrarsızlığı ortadan kaldırmaya yardımcı olurSistemin istikrarını ve kontrol performansını iyileştirir.
Yüksek hızlı tepki: AC3-055-09 denetleyici, hızlı konum değişiklikleri ve ayarlamaları sağlayabilen yüksek hızlı tepki yeteneğine sahiptir.Bu, hızlı konumlandırma veya pozisyon değiştirme gerektiren uygulamalarda çok önemlidir.
Çoklu kontrol modları: Denetleyici konum modu, hız modu ve güç modu dahil olmak üzere çoklu kontrol modlarını destekler.Kullanıcılar, farklı hareket kontrolü türlerini elde etmek için özel uygulama gereksinimlerine göre uygun kontrol modlarını seçebilirler..
İletişim Arayüzü: AC3-055-09 denetleyici, dijital arayüz, analog arayüz ve evrensel giriş/çıkış arayüzü gibi çeşitli iletişim arayüzleriyle donatılmıştır.Dış aygıtlarla bağlantı ve veri alışverişi sağlamak için.
Programlama Esnekliği: Bu denetleyici zengin programlama seçenekleri sunar, birden fazla programlama dilini ve ortamını destekler,Kullanıcıların kendi ihtiyaçlarına göre kontrol ve yapılandırmayı özelleştirmelerine izin verir.
Uygulama alanı: AC3-055-09 denetleyici, yarı iletken imalatı, hassas işleme, tıbbi ekipman,Otomatik üretim hatları, vb.
Güvenilirlik ve Dayanıklılık: MicroE, güvenilirliği ve dayanıklılığı ile tanınan hareket kontrolü çözümlerinin profesyonel bir sağlayıcısıdır.AC3-055-09 denetleyicisinin tasarımı, uzun süreli istikrarlı çalışmayı ve yüksek güvenilirliği sağlamak için dikkatlice optimize edilmiştir.
Özetle, AC3-055-09 MicroE ızgara kuyruklu servo motor kontrolörü yüksek hassasiyet, yüksek hızlı yanıt ve birden fazla kontrol moduna sahip bir kontrolördür.Çok çeşitli uygulamalar için uygundur, hassas konum kontrolü gerektiren uygulamalar için istikrarlı ve güvenilir hareket kontrolü desteği sağlar.
