İndeksleme Modu Servo Motor Denetleyicisi PLC Güçlü Accelnet Servo Motor Sürücüsü
| Menşe yeri | Amerika Birleşik Devletleri |
|---|---|
| Marka adı | Copley |
| Sertifika | ce,ISO9001,CCC |
| Model numarası | ACJ055-18 |
| Min sipariş miktarı | ≥1 |
| Fiyat | $560.00/pieces |
| Ambalaj bilgileri | karton ambalaj sürücü |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Anlaşılabilir |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Tepe akımı | 18 | En yoğun zaman | 1 |
|---|---|---|---|
| Tepe Çıkış Gücü | 970 | Çıkış direnci | 0,075 |
| Kontrol modu | Pozisyon/Hız/Tork | Nem | %0-95 bağıl nem |
| Giriş Voltajı | 24v | Çıktı Akımı | 0-4A |
| Çıkış Voltajı | 0-24V | Konum Aralığı | 0-360° |
| Koruma seviyesi | IP67 | Darbe Frekansı | 0-200KHz |
| Darbe genişliği aralığı | 0,5-2,5ms | Boyut | 170*120*50mm |
| Hız sınırı | 0-100rpm | Türü | Servo Motor Kontrolörü |
| Ağırlık | Işık | Çalışma sıcaklığı | -20-85°C |
| Vurgulamak | İndeksleme Modu Servo Motor Denetimcisi,Servo Motor Kontrolörü PLC Güçlendirilmiş,PLC ile çalışan Accelnet Servo Motor Sürücüsü |
||
Ürün Açıklaması
İndeksleme Modu Dağıtılmış Kontrol Ağı için PLC Güçlü Accelnet Servo Motor Sürücüsü
Açıklama
Koplay sürücüsü
Sürücü, Endat, Biss, SSI ve Absolute A protokollerini destekleyen zengin bir mutlak değerli kodlayıcı arayüzü sağlar.Doğrudan çağrılabilen CMO veya CML kaynak kodunu Windows ve ROST altında geliştirebilirsinizMotorun hareketini belirtilen pozisyon hızı ve zaman eğrisine göre kontrol eden doğrudan ilgili hareket fonksiyonunu arayabilir.

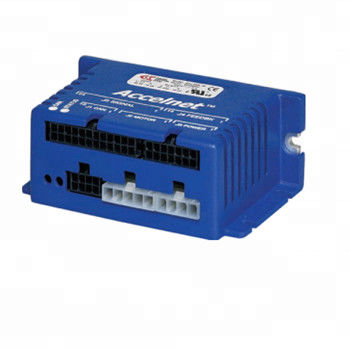

Accelnet Micro Panel kompakt, DC çalışan bir servo sürücüsüdür
pozisyon, hız ve tork kontrolü için AC fırçasız ve
Daimi akım fırça motorları.
ağ, bağımsız bir indeksleme sürücüsü olarak veya harici
İki versiyon dijital kontrol cihazlarını destekler.
Çeyreği veya analog sin/cos kodlayıcıları.
İndeksleme modu, PLC'lerle basitleştirilmiş çalışmayı sağlar.
seçmek ve okumak için indeksleri ve girişleri başlatmak için çıkışları kullanın
Ayrıca,PLC ASCII verilerini gönderebilir.
Hareket profillerini değiştirebilir böylece bir indeks yapabilir
Makine gereksinimleri değiştikçe çeşitli hareketler.
yeteneği birden fazla Accelnet sürücüsünün kontrol edilmesini sağlar
Bu iletişim protokolünü kullanan PLC'lerden.
CANopen dağıtılmış kontrol mimarisi de desteklenmektedir.
CANopen protokolü altında çalışan bir CAN düğümü olarak,
Profil pozisyonunu, Profil hızını, Profil torkunu destekler.
127 sürücüye kadar.
Tek bir CAN otobüsünde çalışmak ve sürücü grupları bağlanabilir
CAN üzerinden hareket profillerini birlikte çalıştırmak için.
Dış hareket denetleyicileri ile çalıştırılabilir
Döner (akım), hız ve konum modlarında.
Komut sinyalleri ±10V (döner, hız, konum) olabilir.
PWM/Polarity (dönen, hız) veya adım formatı (CU/CD veya
Adım/Yön).
| Modelle | AC3-055-09 | ACJ-055-18 | ACJ-090-03 | ACJ-090-09 | AJ-90-12 | ||||
| Çıkış Gücü | |||||||||
| Zirve Akımı | 9(636) | 18 ((12.73) | 3 ((212) | 9(636) | 12 (8.5) | Adc ((Arms, sinüsoidal, ± 5% | |||
| Zirve saati | 1 | 1 | 1 | 1 | 1 | - Evet. | |||
| Sürekli akım | 3(2.12) | 6(4.24) | 1 ((0.71) | 3(2.12) | 6(4.24) | Adc ((Arms,sinuscidal), ± 5% | |||
| En yüksek çıkış gücü | 490 | 970 | 270 | 800 | 1600 | w | |||
| Sürekli" | 163 | 323 | 89 | 267 | 533 | w | |||
| Çıkış direnci | 0.075 | 0.075 | 0.075 | 0.036 | 0.075 | Rlout ((Ω) | |||
| Maksimum çıkış voltajı | VoutHV0.97*Rou*tlout | ||||||||
| Girdi Gücü | |||||||||
| - Evet. | 20-55 | 20-55 | 20 - 90 | 20 - 90 | 20 - 90 | +vdc,transinfo mer-iolaed | |||
| Çığ | 9 | 18 | 3 | 9 | 12 | Adc ((1 saniye) zirve | |||
| Icont | 3 | 6 | 1 | 3 | 6 | Adc sürekli | |||
| Aux HV | 20-HVmax +Vdc @ 500 mAdc maksimum | ||||||||
| PWM çıkışları | 3 fazlı MOSFET invertörü, 15 kHz merkez ağırlıklı PWM, uzay vektörü modülasyonu 3o kHz |
||||||||
| Türü pwm dalgalanma sıklığı |
|||||||||
| Dijital Kontrol | |||||||||
Dijital kontrol döngüleri |
Akım, hız, konum. 100% dijital döngü kontrolü. İkincil kodlayıcı girişi kullanarak çift döngü pozisyon kontrolü Mevcut döngü:15 kHz ((66.7 us) Hız, konum döngüleri: 3kHz ((333 us) Sinüzoidal alan odaklı kontrol veya trapezli motorlar için Hall'lardan Uzay vektörü modülasyonu ile belirli ağırlıklı PWH Akım döngüsü:2.5 kHz tipik, bant genişliği ayarlama ve yük indüktansı ile değişecektir Otobüs gerilimindeki değişiklikler bant genişliğini etkilemez. 200 uH çizgi çizgi |
||||||||
| Yan oran (zaman) | |||||||||
| Değiştirme | |||||||||
| Modülasyon | |||||||||
| Bant genişlikleri | |||||||||
| HV tazminatı | |||||||||
| Minimum yük endüktansi | |||||||||
| Komut Girişleri | |||||||||
| CANaç | Profil pozisyonu, aralaştırılmış pozisyon, profil hızı, profil tork, hareket. | ||||||||
| Dijital konum | Adım/Yön,CW/CCW adım komutları (2 MHz maksimum hız) | ||||||||
| Dörtlü A/B Kodlayıcı | 20 Mcount/sec (karedeşimi sonrası),5Mline/sec | ||||||||
| Dijital tork ve hız | pWM,Polarite | PWM 0~100%, kutupluk=1/0 | |||||||
| PWM | PWM%50 ± 50%; kutupluk sinyali gerekmez. | ||||||||
| PWM frekans aralığı | 1kHz minimum, 100kHz maksimum | ||||||||
| Pw en az atış genişliği | 220 ns | ||||||||
| Analog tork/hız/poziton | ±10 vdc,5kΩ yönlendirme giriş impedansı | ||||||||
| Dijital Girişler | |||||||||
| Numara türü | 9, yalıtımsız.[IN1] Sürüş Etkinleştirme işlevine adanmış,[IN2]~[IN9]programlanabilir 74HC14 giriş üzerinde RC filtre ile +5 Vdc'den çalışan Schmitt tetikleyici 10 kΩ'dan +5 Vdc'ye kadar veya [IN5] (aşağıya bakın) hariç herkes için yerleştirilmiş Vin-Lo 1.35 Vdc,vin-HI >3.65 vdc Tüm girişler, giriş çekme/aşağı çözünürlüğünün +5 Vdc veya gound'a kadar grup seçilebilir bağlantısına sahiptir. 1 Sürücü etkinleştirmek için 330 us RC filtre ile özel giriş,0 ila +24 Vdc max 3 Genel amaçlı 330 us RC filtresi ile çıkışlar,0 ila +24 vdc max 1 Motor sıcaklık anahtarı için orta hızlı giriş,33 us RC filtet 40,99 kΩ çekme/çekme, 0 ila +24 vdc maksimum 4 Yüksek Hızlı Girişler ve 100 ns RC Filtresi ile çıkışlar,0 ila +5 Vdc max |
||||||||
| Tüm girişler | |||||||||
| Mantık seviyeleri | |||||||||
| Çek-aç kontrolü. | |||||||||
| Etkinleştir[IN1] | |||||||||
| GP[IN2,3,4] | |||||||||
| MS [IN5] | |||||||||
| HS[IN6,7,8,9] | |||||||||
| Dijital çıkışlar (1 NOT) | |||||||||
| Numbet tipi | 4İzole edilmemiş, programlanabilir. Akım batırıcı MDSFETdiyot üzerinden 1 kΩ çekimle +5 Vdc'ye 300 mAdc max+,30 ve max.Programlanabilir fonksiyonlar İndüktif yükleri çalıştırmak için gerekli olan dış fyback diyot |
||||||||
| [OUT1~4] | |||||||||
| Mevcut derecelendirme | |||||||||
| Mevcut derecelendirme | |||||||||
