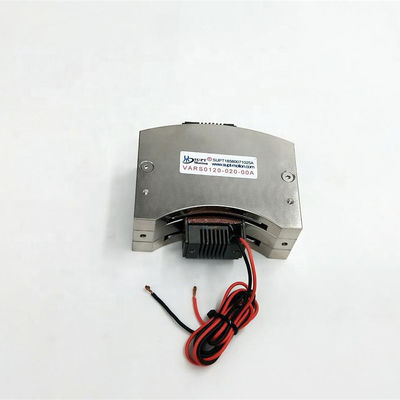

Swing Type Voice Coil Motor With Encoder Optik hizalanma için döner ses bobini
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ce,ISO9001,CCC |
| Model numarası | VARS0120-020-00A |
| Min sipariş miktarı | ≥1 |
| Fiyat | $270.00/pieces >=1 pieces |
| Ambalaj bilgileri | karton ve ahşap kutu ses bobini motoru |
| Teslim süresi | numune siparişi 2-3 gün, diğer bir iş günü, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Ayda 2000 Adet/Adet ses bobini motoru |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, CNC takım tezgahlarının kapalı çevrim servo sistemi ve doğrusal yer değiştirmeyi veya |
|---|---|---|---|
| Türü | Mikro Motor | tork | İstekler |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Yüksek hız |
| Sürekli Akım(A) | 3.5 | Verimlilik | yani 1 |
| Tepe torku (Nm) | 0.08 | Maksimum hareket(mm) | 26 |
| ses bobini motoru (V) | 6.4 | Sürekli tork(Nm) | 0,05 |
| Geri EMF Sabiti(LL)(Kb) | 0,045 | Bobin ağırlığı (g) | 11.7 |
| Uzunluk(mm) | 35 | Genişlik(mm) | 39.8 |
| Yükseklik(mm) | 26. | Liman | Shanghai ses bobini motoru |
| Vurgulamak | Swing Tipi Ses Bobine Motoru 3.5A,Kodlayıcı ile Ses Bobini Motoru,3.5A Optik hizalanma için döner ses bobini |
||
Ürün Açıklaması

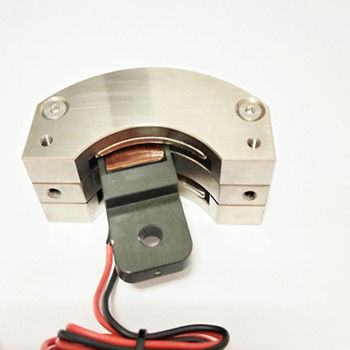

Swing Tipi Ses Bobine Motoru Optik Hizalama için Kodlayıcıyla
Ürün Tanımı
The swing voice coil motor with optical alignment encoder is a specially designed motor system that combines the swing voice coil motor and optical alignment encoder for precise angle control and positioningBu tür bir motor sistemi genellikle özellikle optik ekipman, görüntüleme sistemleri,ve hassas aletler.
Döner ses bobine motoru, Lorentz kuvveti üreterek rotasyon hareketini yönlendirmek için itici bileşen olarak hizmet eder.Optik sinyallerdeki değişiklikleri izleyerek doğru açı geri bildirimi sağlamak.
Kombine optik hizalama kodlayıcısı olan salıncak ses bobini motoru aşağıdaki özelliklere sahiptir:
1Yüksek hassasiyetli konumlandırma: Optik hizalanma kodlayıcısı, motorun yüksek hassasiyetli açı konumlandırmasını sağlayan çok doğru bir açı ölçümü sağlayabilir.
2Gerçek zamanlı geri bildirim: Optik hizalanma kodlayıcısının gerçek zamanlı geri bildirimi, kontrol sisteminin motorun konumunu gerçek zamanlı olarak izlemesini sağlar.böylece kapalı döngü kontrolü elde etmek ve motorun hareketini daha doğru ve istikrarlı hale getirmek.
3Hızlı Yanıt: Swinging ses bobini motoru, hızlı ve doğru açı ayarına ulaşmak için optik hizalanma kodlayıcılarından yüksek hassasiyetli geri bildirimle birlikte hızlı yanıt verir.
4Yumuşak hareket: Sallanan ses bobine motorunun yumuşak hareket özelliklerinin ve optik hizalama kodlayıcısının kesin ölçümünün birleştirilmesi, yumuşak açılı hareket sağlayabilir.
5Dokunmasız Tasarım: Optik hizalanma kodlayıcısı, motor bileşenleriyle mekanik temas etmeyen, sürtünmeyi ve aşınmayı azaltan bir dokunmasız sensördür.
6Geniş uygulama aralığı: Optik hizalama kodlayıcısı ile salıncak tip ses bobine motoru, yüksek hassasiyetli açı kontrolü ve konumlandırması gerektiren çeşitli uygulamalar için uygundur.optik ekipman dahil, lazer sistemleri, teleskoplar, görüntüleme ekipmanları vb.
Teknik parametreler:
| VARS Serisi Swing tipi ses bobine motoru | ||||||||
| Model | En yüksek tork (N-M) | Sürekli tork25°C ((N-M) | En fazla yolculuk (mm) | Voltaj ((V) | Geri EMF sabiti ((V/m/S) | Bobin ağırlığı ((g) | Genişlik*yükseklik (mm) | Uzunluk ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8 çarpı 26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

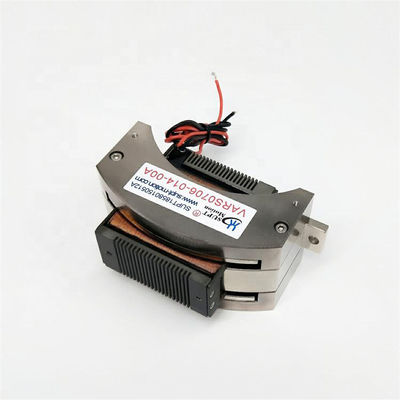

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 çarpı 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Uygulamalar:
Rotary Voice Coil Motor (VCM), yüksek hızlanma, yüksek tepki sıklığı, kısa tepki süresi ve yüksek doğruluk özelliklerine sahip bir tür kemer ses bobine motorudur.Swing tür serisi 100NM'den fazla tork üretebilir, 90 dereceden fazla dönme tork, bu tür motor özellikle küçük darbe için uygundur yüksek hassasiyet ve yüksek tepki frekansı sistemi ileri geri yüksek hızlı salınım hareket yapabilir.Ses bobine motoru, komutasyon olmayan bir güç cihazıdır., konumlandırma doğruluğu tamamen geri bildirim ve kontrol sistemine bağlıdır, ses bobine motorunun kendisiyle hiçbir ilgisi yoktur.Konumlama doğruluğu kolayca 10nm'ye ulaşabilir ve ivme 300g'e ulaşabilir (gerçek ivme yükün spesifik çalışma durumuna bağlıdır).Swing tipi ürünler tipik olarak ayna bulma, valf frenleri, otomasyon ekipmanları, havacılık, yarı iletken ve diğer endüstriyel alanlarda lazer teknolojisinde kullanılır.
