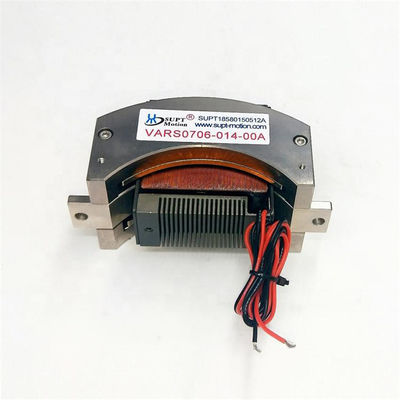

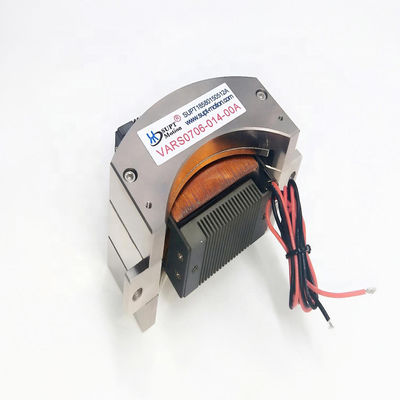

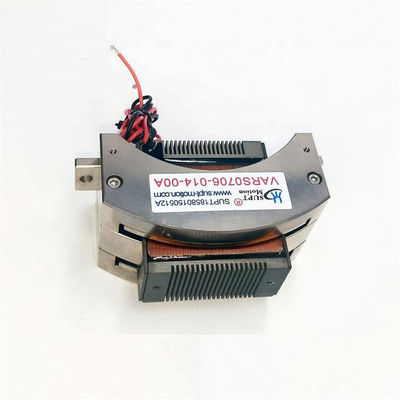

Yüksek motorlu döner ses bobini, doğrusal yer değiştirme tespiti için salıncak ses bobini motoru
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ce,ISO9001,CCC |
| Model numarası | VARS0706-014-00A |
| Min sipariş miktarı | ≥1 |
| Fiyat | $310.00/pieces >=1 pieces |
| Ambalaj bilgileri | karton ve ahşap kutu salıncak motoru |
| Teslim süresi | numune siparişi 2-3 gün, diğer bir iş günü, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | 2000 Adet/Ayda Adet salıncak motoru |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, Elektrikli Bisiklet, robot, tıbbi solunum cihazı, mikroskop, optik |
|---|---|---|---|
| Türü | Mikro Motor | tork | 30 |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Yüksek hız |
| Sürekli Akım(A) | 3.6 | Verimlilik | yani 1 |
| Tepe torku (Nm) | 7.1 | Maksimum hareket(mm) | 14 |
| salıncak motoru(V) | 52.4 | Sürekli tork(Nm) | 2.1 |
| Geri EMF Sabiti(LL)(Kb) | 1.03 | Bobin ağırlığı (g) | 220 |
| Uzunluk*yükseklik(mm) | 115*54.5 | Genişlik(mm) | 65 |
| Liman | Şangay salıncak motoru | ||
| Vurgulamak | Yüksek motorlu döner ses bobini CCC,Swing Voice Coil Motor CCC,Döner ses bobini doğrusal yer değiştirme algılama |
||
Ürün Açıklaması
Yüksek motorlu salınım tipi ses bobini motoru, doğrusal yer değiştirmesini tespit etmek için
Ürün Tanımı
Salınımlı ses bobine motoru, yüksek manevra ve doğruluk ile doğrusal yer değiştirmesini ölçebilen ve kontrol edebilen bir tür salınımlı ses bobine motoru.
Bu motor sistemi, bir salınımlı ses bobine motorunun hareket özelliklerini ve hassas konum kontrolü ve ölçümü elde etmek için doğrusal yer değiştirmesini ölçme yeteneğini birleştirir.Çalışma prensibi aşağıdaki temel noktaları içerir::
1Salıncak ses bobine motoru hızlı tepki ve yüksek hızlanma özelliklerine sahiptir, bu da pozisyonu ve hızını hızlıca değiştirebilir.Bu hızlı ayarlama ve konumlandırma gerektiren uygulamalarda çok etkili yapar, örneğin endüstriyel otomasyon ve hassas aletler.
2Doğrusal hareket ölçümü: Bu motor sistemi ayrıca genellikle optik kodlayıcı veya doğrusal hareket sensörü olan doğrusal hareket sensörü ile donatılmıştır.Bu sensörler motorun doğrusal hareketini doğru bir şekilde ölçebilir., yani salınım açısı doğrusal yer değiştirmeye dönüştürülür.
3Kapalı döngü kontrolü: Doğrusal hareket sensörünün ölçüm verileri ile birleştirildiğinde, sistem kapalı döngü kontrolünü sağlayabilir.Bu, motorun gerçek konumu beklenen pozisyon ile karşılaştırılacak ve hassas pozisyon kontrolü elde etmek için geri bildirim bilgileri temelinde ayarlanacak anlamına gelir.
4Uygulama Alanı: Bu motor sistemi, yüksek hassasiyetli doğrusal hareket kontrolü ve ölçümü gerektiren çeşitli uygulamalar için uygundur.lazer kesimi, ve optik tarama, yüksek hassasiyetli doğrusal yer değiştirme kısa bir süre içinde tamamlanması gerekir.
5Yüksek hassasiyetli uygulama: Ses bobine motorlarının hızlı tepkisinin ve doğrusal yer değiştirme ölçümünün doğruluğunun bir araya gelmesi nedeniyle,Bu motor sistemi, yüksek hareket doğruluğu gereksinimleri olan uygulama senaryoları için uygundur..
Teknik parametreler:
| VARS Serisi Swing tipi ses bobine motoru | ||||||||
| Model | En yüksek tork (N-M) | Sürekli tork25°C ((N-M) | En fazla yolculuk (mm) | Voltaj ((V) | Geri EMF sabiti ((V/m/S) | Bobin ağırlığı ((g) | Genişlik*yükseklik (mm) | Uzunluk ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8 çarpı 26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |
| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 çarpı 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Uygulamalar:
Tipik tork 100 derece ve tork 50 N · m'dir. Swing tipi ürünler tipik olarak lazer teknolojisinde ayna konumlandırıcıda, swing tipi valf freninde,Swing tip konumlandırma sistemi ve uçuş kontrolörü, vb. , yarı iletken endüstrisi, otomasyon ve uçak endüstrisi ile ilgilidir. U tipi doğrusal motor ve düz tip doğrusal motorla karşılaştırıldığında daha iyi yüksek frekanslı yanıt verebilir,Yüksek hızda döner doğrusal hareket, özellikle kısa darbe kapalı döngü servo kontrol sistemi için uygundur. Ses bobini doğrusal motorunun kontrolü basit ve güvenilir, hiçbir komuta cihazı, uzun ömürlüdür.
