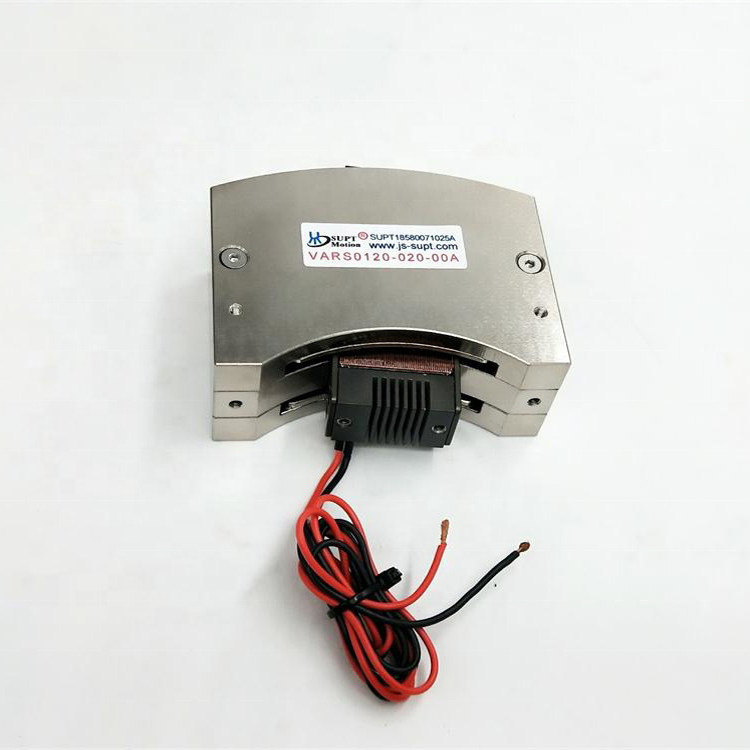

Açı Konumlandırma Sistemi Döner Ses Bobine Motoru Yüksek hassasiyetli salınım motoru
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ISO9001 |
| Model numarası | VARS0120-020-00A |
| Min sipariş miktarı | ≥1 |
| Fiyat | $270.00/pieces >=1 pieces |
| Ambalaj bilgileri | karton ve ahşap kutu ses bobini motoru |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Ayda 2000 Adet/Adet ses bobini motoru |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, Elektrikli Bisiklet, Medikal Vantilatörler, Optik proje, Lazer ekipmanları, Yarı iletk |
|---|---|---|---|
| Türü | Mikro Motor | tork | 1 NM |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Yüksek hız |
| Sürekli Akım(A) | 3.5 | Verimlilik | yani 1 |
| Tepe torku (Nm) | 1.2 | Maksimum hareket(mm) | 20 |
| titreşimli motorlar (V) | 8.4 | Sürekli tork(Nm) | 1.2 |
| Geri EMF Sabiti(LL)(Kb) | 0,67 | Bobin ağırlığı (g) | 65 |
| Uzunluk(mm) | 80 | Yükseklik(mm) | 32 |
| Liman | Shanghai ses bobini motoru | ||
| Vurgulamak | Öncelik açısı konumlandırma döner ses bobini motoru,3.5A Döner ses bobini motoru,Döner ses bobini aktüatörü 3.5A |
||
Ürün Açıklaması
Otomobil montajı tespiti için öncelikli açı konumlandırma sistemi ses bobinleri
Ürün Tanımı
Ses bobine motorları, otomotiv montajı denetimi için öncelikli açı konumlandırma sistemlerinde uygulanmaktadır.Bu sistem genellikle montaj sürecinde çeşitli bileşenlerin doğru konumlandırılmasını ve konumlandırılmasını sağlamak için otomotiv üretim hatlarında kullanılırSes bobine motoru, bu sistemdeki kesin kontrol ve konumlandırmada çok önemli bir rol oynar.
Otomobil montajı denetimi için öncelikli açı konumlandırma sisteminde ses bobine motorlarının uygulama süreci aşağıdaki gibi olabilir:
1. Sensör algılama: Birincisi, sensör izlenen verileri kontrol sistemine iletir. Bu sensörler konum algılamak için kullanılan optik sensörler, dokunmatik sensörler, konum sensörleri vb. olabilir.açı, şekli ve bileşenlerin diğer bilgileri.
2Kontrol Sistemi Analizi: Kontrol sistemi, bileşenlerin ayarlanması veya konumlandırılmasının gerekli olup olmadığını belirlemek için sensörler tarafından sağlanan verileri analiz edecektir.Eğer bir bileşen doğru konumda veya açıda değilse, sistem ilgili düzeltme işlemini tetikleyecektir.
3Ses bobine motor kontrolü: Bileşenlerin konumunu veya açısını ayarlarken, ses bobine motoru etkinleştirilir.Kontrol sinyaline dayanarak bir manyetik alan üretecek ve bobini çalıştırır., kuvvet ve hareket yaratır, bileşenlere küçük ayarlamalar yapar.
4Konumlandırma ve Kalibrasyon: Ses bobine motorunun hareketi bileşenleri doğru konuma ve açıya yerleştirecektir.Konumlandırma ve düzeltme işlemi, bileşen istenen konuma ve açıya ulaşana kadar genellikle birden fazla kez gerçekleştirilir.
5Bulma ve onaylama: konumlandırma ve kalibrasyon tamamlandıktan sonra,Sistem ayar doğruluğunu sağlamak için bileşenlerin konumunu ve açısını tespit etmek için tekrar sensörler kullanacaktır.Gerekirse, sistem bileşenlerin konumu gereksinimleri karşılayana kadar kalibrasyon işlemlerini tekrar tekrar gerçekleştirebilir.
Teknik parametreler:
| VARS Serisi Swing tipi ses bobine motoru | ||||||||
| Model | En yüksek tork (N-M) | Sürekli tork25°C ((N-M) | En fazla yolculuk (mm) | Voltaj ((V) | Geri EMF sabiti ((V/m/S) | Bobin ağırlığı ((g) | Genişlik*yükseklik (mm) | Uzunluk ((mm) |
| VARS0008-026-00A | 0.080 | 0.045 | 26.0 | 6.4 | 0.045 | 11.7 | 39.8 çarpı 26.1 | 35.00 |
| VARS0017-090-00A | 0.170 | 0.110 | 90.0 | 11.1 | 0.11 | 18.0 | 44*39 | 70.00 |
| VARS0022-032-00A | 0.220 | 0.120 | 32.0 | 15.5 | 0.16 | 21.5 | 51.5*26 | 60.00 |
| VARS0042-040-00A | 0.420 | 0.380 | 40.0 | 3.5 | 0.12 | 38.0 | 53.6*30.3 | 82.00 |
| VARS0077-020-00A | 0.770 | 0.630 | 20.0 | 6.7 | 0.24 | 66.0 | 50*30 | 75.00 |
| VARS0084-030-00A | 0.840 | 0.600 | 30.0 | 6.3 | 0.2 | 54.2 | 48.9*30.6 | 75.00 |
| VARS0120-020-00A | 1.200 | 1.200 | 20.0 | 8.4 | 0.67 | 65.0 | 73.5*32 | 80.00 |

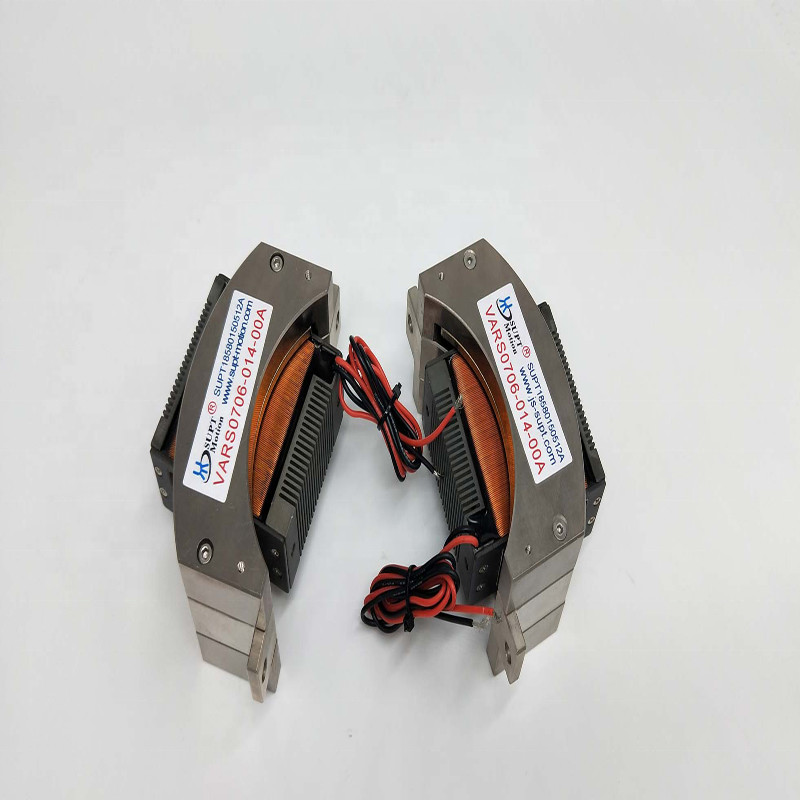

| VARS0706-014-00A | 7.100 | 2.100 | 14.0 | 52.4 | 1.03 | 220.0 | 65 çarpı 54.5 | 115.00 |
| VARS4520-030-00A | 45.200 | 19.000 | 30.0 | 71.5 | 4.3 | 1300.0 | 240*78 | 240.00 |
Uygulamalar:
Swing türü ses bobine motoru tipik tork 100 derece, tork 50N · m. Swing türü ürünler tipik olarak ayna konumlandırıcıda lazer teknolojisinde kullanılır, swing türü valf fren,Swing tip konumlandırma sistemi ve uçuş kontrolörü, vb. , yarı iletken endüstrisi, otomasyon ve uçak endüstrisi ile ilgilidir.Döner ses bobine motoru, elektrik enerjisini mekanik enerjiye dönüştürebilen ve doğrusal ve sınırlı bir döner açı hareketini gerçekleştirebilen bir cihazdırDüzenli hareket üretmek için kalıcı bir manyetik alan veya elektrikli bir sarmal iletkeninden üretilen manyetik alanda manyetik kutupların etkileşimini kullanır.Rotary Actuators yüksek çözünürlüklü sınırlı açı konumlandırma sistemi sağlamak için dikdörtgen doğrusal aktüatör ve bükülmüş term teknolojisini aldı.
Yarım iletken, hassas test ve tespit, Tekne, Araba, Elektrikli Bisiklet, UAV, 3D Baskı, Mikroskop, Robot, Tıbbi Ventilatörler, Optik projede yaygın olarak kullanılır.
