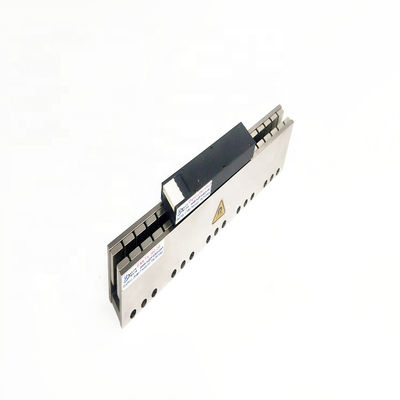

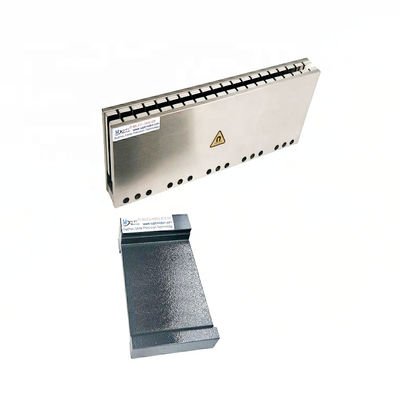

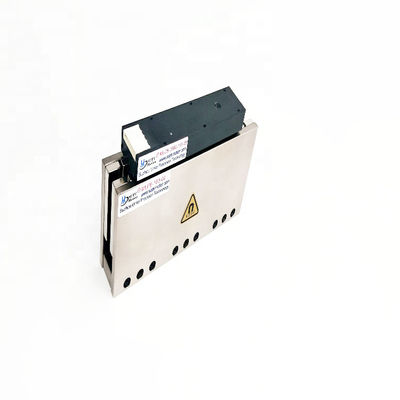

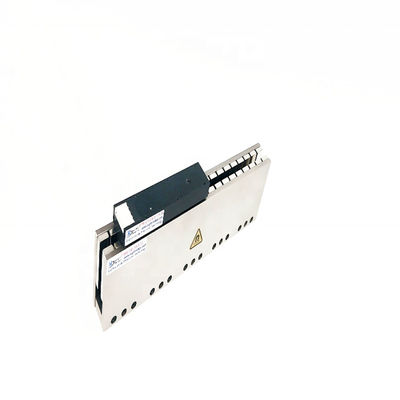

200mm Doğruluk Servo Motor Çevirme Hizalama Doğruluk Aşama Motor Hafif Ağırlık Sıfır Teyp
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ce,ISO9001,CCC |
| Model numarası | MLCB-0080-135-00 |
| Min sipariş miktarı | ≥1 |
| Fiyat | $320.00 - $410.00/pieces |
| Ambalaj bilgileri | Sabit mıknatıslı motor için karton/ahşap kutu |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | 2000 Adet/Ayda Adet sabit mıknatıslı motor |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Türü | fırça motoru |
|---|---|---|---|
| Sıklık | 60Hz | Faz | Üç faz |
| Koruma Özelliği | Tamamen Kapalı | Alternatif akım voltajı | 30 |
| Verimlilik | yani 1 | Tepe kuvveti (N) | 240 |
| Tepe akımı (Amper) | 4.2 | sabit mıknatıslı motor(ms) | 0.3 |
| Sürekli kuvvet(N) | 80 | Sürekli akım (Amper) | 1.4 |
| Ağırlık rotoru(kg) | 0,82 | Liman | Şanghay sabit mıknatıslı motor |
| Vurgulamak | 200 mm doğrusal servomotor,200 mm doğrusal aşama motoru,Doğrusal Servo Motor Çevirme Hizalama |
||
Ürün Açıklaması
200 mm doğrusal dönüşüm hizalanma aşaması motor hafif ağırlık sıfır bant
Ürün Tanımı
Doğrusal kaydırma platformu doğrusal motor, doğrusal motor ve kaydırma platformu birleştiren bir cihazdır.Doğrusal hareketin kesin konumlandırılması ve yönelimi için doğrusal motorların hassas kontrolünü ve kaydırıcı platformların pürüzsüz hareketini birleştirirAşağıda doğrusal kaydırma platformunun doğrusal motorunun daha ayrıntılı bir açıklaması veriliyor:
Yapım ve Çalışma İlke: Doğrusal kaydırıcı platform doğrusal motor, doğrusal motor ve kaydırıcı platformdan oluşur.Bir koltukta bulunanBir doğrusal motorun hareketi, kaydırma platformunun bu eksen üzerinde pürüzsüz kaymasına izin veren bir eksen boyunca doğrusal hareket yaratır.
Yapım ve Çalışma İlke: Doğrusal kaydırıcı platform doğrusal motor, doğrusal motor ve kaydırıcı platformdan oluşur.Bir koltukta bulunanBir doğrusal motorun hareketi, kaydırma platformunun bu eksen üzerinde pürüzsüz kaymasına izin veren bir eksen boyunca doğrusal hareket yaratır.
Özellikleri:
1Yüksek hassasiyet: Doğrusal kaydırıcı platform doğrusal motor, hassas konumlandırma gerektiren uygulamalar için uygun yüksek hassasiyetli konum kontrol yeteneğine sahiptir.
2Pürüzsüz hareket: Doğrusal motorun hareketi pürüzsüz ve sürekli güç sağlar, kaydırıcı platformun istikrarlı bir hızda hareket etmesine izin verir, böylece titreşim ve darbeyi azaltır.
3- Hiçbir şanzıman bileşeni yok:Lineer motor teknolojisinin kullanımı nedeniyle geleneksel şanzıman bileşenlerine (dişliler veya kemerler gibi) gerek yoktur.böylece aktarım sürecinde mekanik kayıp ve titreşimden kaçınmak.
4Hızlı Yanıt: Doğrusal motorlar hızlı yanıtlama özelliğine sahiptir ve hareket komutlarını kısa sürede tamamlayabilir.Hızlı konumlandırma ve değişken hız hareketini gerektiren uygulamalar için uygundur.
5. Özelleştirme: Doğrusal kaydırıcı platform doğrusal motor, eksen uzunluğu, yük kapasitesi ve kontrol sistemi de dahil olmak üzere uygulama gereksinimlerine göre özelleştirilebilir.
Doğrusal motorlar nedir??
Doğrusal motorlar elektriklidir.İndüksiyon motorlarıgeleneksel bir dönüş hareketi yerine düz bir çizgide hareket üreten.Elektrikli motor,rotor(döner kısım) statör(statik parça); bir doğrusal motorda, statör açılır ve düz bir şekilde yerleştirilir ve "rotor" onun yanından düz bir çizgide geçer.Süper iletkenElektrik tüketimini azaltmak için düşük sıcaklıklara soğutulan mıknatıslar.
Resim: Üst: Normal motor: Rotor statörün içinde döner ve tüm motor yerinde sabitlenir. Alt:Bir doğrusal motor, normal bir elektrik motoruna benzer.Şimdi rotor dönerken statörün yanından geçer.
Doğrusal motorlar nasıl çalışır??
Geleneksel bir DC'deElektrikli motor, sıkıca sarılmış manyetik malzemeden (rotor olarak bilinir) oluşan merkezi bir çekirdek, elektrik akımı uygulandığında, manyetin sabit kutupları (stator olarak bilinir) arasında yüksek hızda döner.indüksiyon motoru, motorun kenarında yerleştirilen elektromanyetikler, aralarındaki merkezi alanda dönen bir manyetik alan oluşturmak için kullanılır.Dönmesine neden oluyor.. Birelektrikli araba, DC veya AC motorlar gibi bunlar sürmek için kullanılırdişlilerveTekerleklerVe dönüşüm hareketini düz bir çizgide hareket haline getirir.
| B Serisi--MLCB ((Dinamik) MLFB ((Statör) | ||||
| Model/Par | MLCB-0040-075-00 | MLCB-0080-135-00 | MLCB-0145-255-00 | |
| En yüksek kuvvet ((Fp) | N | 120 | 240 | 435 |
| Zirve akımı ((lp) | Amperler | 4.9 | 4.8 | 4.45 |
| Sürekli kuvvet ((Fc) | N | 40 | 80 | 145 |
| Sürekli akım ((lc) | Amperler | 1.65 | 1.6 | 1.48 |
| Etkinleştirici sabitleri ((DC motor dönüşümü/3p) ((Ka)) | N/W | 8.4 | 12.1 | 16.3 |
| Sabit itme (L-L) (Kf) | N/Amp | 24.6 | 49.5 | 97.5 |
| Geri EMF sabiti ((L-L) ((Kb) | V/m/s | 14.2 | 28.6 | 56.3 |
| Elektrik sabitleri (Te) | ms | 0.3 | 0.3 | 0.3 |
| Direniş (L-L) (R) | @25°CΩ | 5.6 | 11.2 | 23.4 |
| İndüktans ((L-L) ((l)) | - Hayır. | 1.8 | 3.78 | 7.5 |
| Sıcaklık aktarım katsayısı ((Rth) | °C/W | *3.2 | *1.86 | **0.95 |
| Bobin maksimum sıcaklığı ((Tmax) | °C | 120 | 120 | 120 |
| Mıknatıs Kutbu (Magnet Pole pitch) 2T | mm | 30 | 30 | 30 |
| Hareket ağırlığı | Kilogram | 0.28 | 0.49 | 0.97 |
Uygulama alanı:
1Yarım iletken üretimi: Wafer işleme ve çip ambalajlama gibi yarım iletken üretiminde hassas konumlandırma ve hareket kontrolü için kullanılır.
2Optik ve Mikroskobik Sistemler: Yüksek çözünürlüklü görüntüleme için lensleri, örnek kutularını ve dedektörleri bulmak için optik ekipmanlarda kullanılır.
3Biyomedikal araştırma: Hücre kültürü ve mikro enjeksiyon gibi biyomedikal deneylerde numune konumlandırma ve hareket için kullanılır.
4Hassas işleme: Lazer kesimi, kazım ve mikro işleme gibi yüksek hassasiyetli işleme ekipmanları için kullanılır.
5Otomasyon ve Robotik: Otomatik üretim hatlarında ve robot sistemlerinde malzeme işleme ve iş parçasının montajı için kullanılır.
Özetle, doğrusal kaydırıcı platform doğrusal motor, doğrusal motorların kontrol avantajlarını ve kaydırıcı platformların pürüzsüz hareketini birleştirir.çoklu alanlarda yüksek hassasiyetli doğrusal hareket kontrol uygulamaları için uygun hale getirir.
1Yarım iletken üretimi: Wafer işleme ve çip ambalajlama gibi yarım iletken üretiminde hassas konumlandırma ve hareket kontrolü için kullanılır.
2Optik ve Mikroskobik Sistemler: Yüksek çözünürlüklü görüntüleme için lensleri, örnek kutularını ve dedektörleri bulmak için optik ekipmanlarda kullanılır.
3Biyomedikal araştırma: Hücre kültürü ve mikro enjeksiyon gibi biyomedikal deneylerde numune konumlandırma ve hareket için kullanılır.
4Hassas işleme: Lazer kesimi, kazım ve mikro işleme gibi yüksek hassasiyetli işleme ekipmanları için kullanılır.
5Otomasyon ve Robotik: Otomatik üretim hatlarında ve robot sistemlerinde malzeme işleme ve iş parçasının montajı için kullanılır.
Özetle, doğrusal kaydırıcı platform doğrusal motor, doğrusal motorların kontrol avantajlarını ve kaydırıcı platformların pürüzsüz hareketini birleştirir.çoklu alanlarda yüksek hassasiyetli doğrusal hareket kontrol uygulamaları için uygun hale getirir.
Hizmetlerimiz
Özel tasarımlara yardımcı olmaktan mutluluk duyarız.
Ambalaj ve Nakliye
Ana liman:Şanghay/Shenzhen/Guangzhou veya gerekirse.
Öndeleme süresi: Normalde mallar 20 gün içinde hazır olabilir.
Ekspres şirketi: DHL, TNT, UPS, FEDEX, vb.
