Kısa Yanıt Zamanı Ses Bobini Motor Modülleri Yüksek Hassasiyetli Doğrusal Konumlandırma Aşaması
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ISO9001 |
| Model numarası | VCAR0070-0149-00A |
| Min sipariş miktarı | 2 parça |
| Fiyat | $365.00/pieces >=2 pieces |
| Ambalaj bilgileri | karton ve ahşap kutu ses bobini motoru |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | Ayda 2000 Adet/Adet ses bobini motoru |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, Elektrikli Bisiklet, İHA, robot, Tıbbi vantilatör, mikroskop, endoskop, optik |
|---|---|---|---|
| Türü | Mikro Motor | tork | İstekler |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Yüksek hız |
| Sürekli Akım(A) | 4A | Verimlilik | yani 1 |
| Tepe kuvveti (N) | 70 | Maksimum hareket(mm) | 14.9 |
| ses bobini motoru(V) | 26.9 | Ağırlık rotoru(kg) | 79 |
| Stator çapı(mm) | 43 | Sürekli kuvvet(N) | 27.3 |
| Liman | Shanghai ses bobini motoru | ||
| Vurgulamak | Kısa Yanıt Zamanı Motor Modülleri,Ses bobini konumlandırma aşaması 70N,Yüksek hassasiyetli 70N ses bobini konumlandırma aşaması |
||
Ürün Açıklaması
Yüksek hassasiyet ve kısa yanıt süresi Ses bobini aktüatör seviyesinde doğrusal platform
Ürün Tanımı
Ses bobine motorları için doğrusal platformun tasarım prensibi, ses bobine motorlarının çalışma prensibine dayanmaktadır.Mekanik yapı ve kontrol sistemi ile birlikte, hassas doğrusal hareket kontrolü elde etmek içinAşağıda ses bobine motorları için doğrusal bir platform tasarımı için temel ilke ve kavram:
1. Ses bobine motoru çalışma prensibi: Ses bobine motoru sabit bir manyetik alan ve hareketli bir bobinden oluşan doğrusal bir motordur.üretilen akım ve manyetik alan, kabloyu rehber ray üzerinde doğrusal olarak hareket ettiren bir kuvvet üretmek için etkileşime girer..
2Mekanik Yapı Tasarımı: Ses bobine motorları için doğrusal bir platform tasarlarken, kılavuzlar, bobinler,ve hareket iletim yapılarıKılavuz rayı ve kaydırıcı düzgün hareketini sağlamak için yüksek hassasiyete, düşük sürtünmeye ve yüksek sertliğe sahip olmalıdır.
3Kapalı yapı: Dış parçacıkların ve çevresel etkileri önlemek için,Motor bileşenlerinin korunmasını ve istikrarlı çalışmasını sağlamak için tasarımda kapalı bir mekanik yapı dikkate alınabilir.
4Sensör Kurulumu: Gerçek zamanlı konum geri bildirimi elde etmek için doğrusal bir platformda kodlayıcılar veya Hall sensörleri gibi konum sensörleri kurulur.Bu geri bildirim sinyalleri, motorun hareketini ayarlamak ve hassas konum kontrolü elde etmek için kapalı döngü kontrolünde kullanılır.
5Kapalı döngü kontrol sistemi: Ses bobini motorları doğrusal platformlar genellikle kapalı döngü kontrol sistemi kullanır.Motorun akımını gerçek zamanlı konum geri bildirimine dayanarak ayarlayarak bobini hedefe doğru doğru hareket ettirir.Kontrolör gömülü veya harici olabilir ve uygulama gereksinimlerine göre seçilebilir.
Teknik parametreler:
| Ürün modeli | Zirve Gücü | Sürekli Güç | Toplam Yükleme | Zirve akımı | Zirve Voltajı | Sürükleyici sabit | Kodlayıcı çözünürlüğü | Tekrar doğruluk |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 1.7 | 15.7 | 3.57 | 0.1/0.5/1 | 1/5/10 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 2.3 | 26.6 | 5.72 | 0.1/0.5/1 | 1/5/10 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 3.8 | 24.7 | 5.8 | 0.1/0.5/1 | 1/5/10 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 4.5 | 24.3 | 5.87 | 0.1/0.5/1 | 1/5/10 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 4.95 | 44.9 | 8.88 | 0.1/0.5/1 | 1/5/10 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 4 | 26.9 | 17.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 6.85 | 34.5 | 12.7 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 6.4 | 35.1 | 41 | 0.1/0.5/1 | 1/5/10 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 10.1 | 28.2 | 26 | 0.1/0.5/1 | 1/5/10 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 11.7 | 31.6 | 37.2 | 0.1/0.5/1 | 1/5/10 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 19.9 | 73.5 | 68 | 0.1/0.5/1 | 1/5/10 |

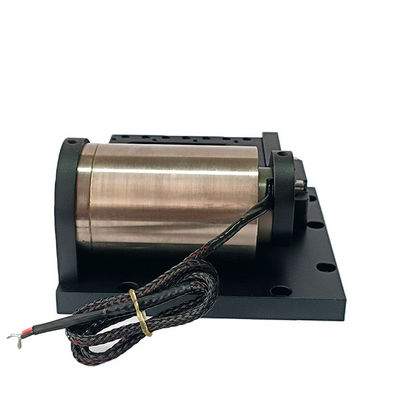

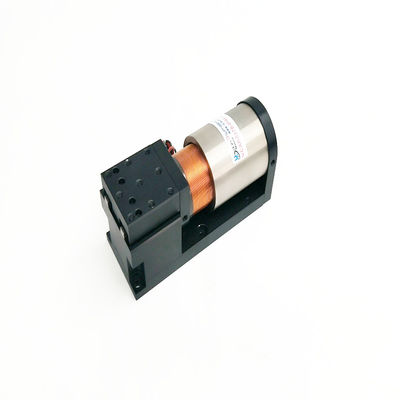

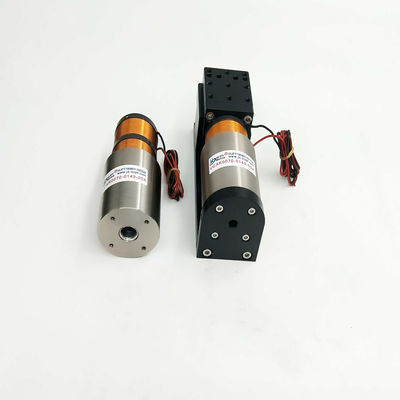

Silindrik ses bobini motor modülü doğrusal platform kapalı döngü servo uygulamaları için daha uygundur, modeli VCAR0070-0149-00A, havacılık alüminyum hassas işlemeyi, iyi istikrarı,Yüksek hızlı salınım ve ters hareket yapabilir, en yüksek itiş gücü 70N, sürekli akım 4A, yüksek hızlanma, hafif ağırlık, küçük boyut, yüksek frekanslı gürültü, yüksek hassasiyet, Yüksek frekanslı ses, hassas kuvvet kontrolü,Hızlı yanıt hızı (milisaniye hızlandırması 20G'ye kadar) ve diğer özellikler, ve yüksek frekanslı hareket, kolay kontrol, basit ve güvenilir yapısı, bakımsız, uzun ömürlü, uzun süre devamlı çalışabilir, geri dönüş cihazı yok,ve garanti süresi 3 aydan 1 yıla kadarUygulamalar arasında tıbbi yarı iletkenler, havacılık ve otomotiv, yatlar, otomobiller, elektrikli bisikletler, dronlar, robotlar, tıbbi solunum cihazları, mikroskoplar, endoskoplar, optik sistemler yer almaktadır.Müşteri ihtiyaçlarına göre özelleştirilebilir.
Hizmetlerimiz
Teknik göstergeler ve özellikler özelleştirilebilir
Tatmin edici satış sonrası hizmet
Ambalaj ve Nakliye
Şirket Bilgisi
Sık Sorulan Sorular
1.Seyahat: toplam yolculuğu hesaplamak için kullanılan gerçek seyahat- Ne?değer kuvveti.
2Hareket yönü: yatay veya dikey kurulum 90 derece.
3.Yük kuvveti:cters yönde onstantkuvvetÜzerindemotor, mesela yaylar vb.
4.Yük ağırlığı: kalite kaydırıcısı da dahil olmak üzere hareketin toplam kalite kısmı
5Hareket Türü: 1.Noktadan noktaya hareket;2.Kuralın karşılıklılığı (örneğin tarama).
6Hız eğrisi: 1.Trapezoidal bir hız eğrisi;2.üçgen hız eğrisi- 3.Sinüs hızı eğrisi.
