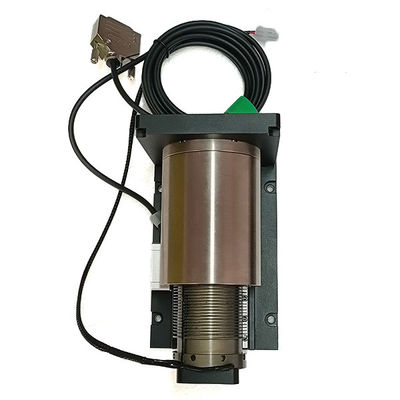

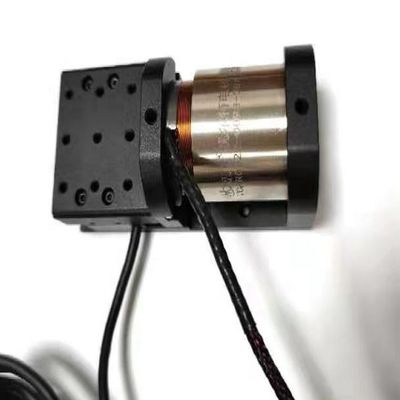

Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne

  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
  • High Response Motor Modules Stage Voice Coil Linear Stage For Optical Systems
Menşe yeri Jiangsu, Çin
Marka adı SUPT Motion
Sertifika ce,ISO9001,CCC

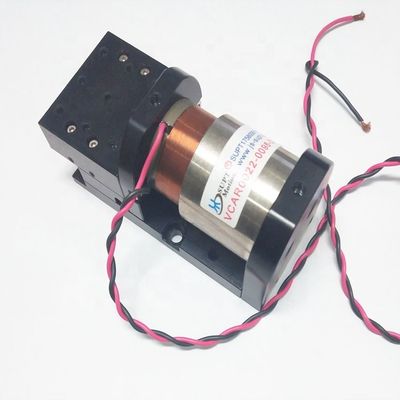

Model numarası VCAR0022-0098-00A
Min sipariş miktarı ≥1
Fiyat $380.00/pieces >=1 pieces
Ambalaj bilgileri Elektrikli hareket platformu için karton/ahşap kutu
Teslim süresi 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu
Ödeme koşulları T/T
Yetenek temini Aylık 3000 Adet/Adet elektrikli hareket platformu

Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.

Naber:0086 18588475571

sohbet: 0086 18588475571

Skype: sales10@aixton.com

Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.

x
Ürün ayrıntıları
Garanti 3ay-1 yıl Kullanımı TEKNE, Araba, Elektrikli Bisiklet, İHA, robot, tıbbi solunum cihazı, mikroskop, optik
Türü Mikro Motor tork İstekler
Yapı KALICI Mıknatıs komütasyon fırçalamak
Koruma Özelliği Tamamen Kapalı Hız(RPM) Yüksek hız
Sürekli Akım(A) 3.8 Verimlilik yani 1
Tepe kuvveti (N) 22 İnme (mm) 9.8
elektrikli hareket platformu(v) 24.7 Liman Şangay
Vurgulamak

Yüksek tepki motor modülleri aşaması

,

Ses bobini doğrusal aşama 3.8A

,

Optik sistemler için ses bobini doğrusal aşama
Mesaj bırakın
Ürün Açıklaması

Optik sistemler için yüksek tepki düşük akımlı doğrusal platform modülü









Ürün Tanımı

 Doğrusal platform modülleri, hassas ve kontrollü doğrusal hareket sağlama yeteneği nedeniyle optik alanında önemli uygulamalar bulurlar.Bu modüller çeşitli optik sistemlerde ve deneylerde temel bileşenlerdir.Optik alanında doğrusal platform modüllerinin bazı önemli uygulamaları şunlardır:

1.Dikkatli Optik Hizalama: Doğrusal platform modülleri, optik sistemlerdeki lensler, aynalar, prizmalar ve filtreler gibi optik bileşenleri doğru bir şekilde hizalamak için kullanılır.Hızlı ışık iletimi ve doğru görüntü oluşumu için doğru hareket kontrolü en uygun hizalandırmayı sağlar.

2Mikroskopik Sistemler:Yünlü platform modülleri, mikroskop hedeflerinin, aşamalarının ve diğer bileşenlerin hassas hareketine izin vererek mikroskopi kurulumlarında çok önemli bir rol oynar.Bu doğru odaklamayı sağlar., örnek taraması ve biyolojik ve malzeme bilimlerinde görüntüleme.

3Lazer ışın yönlendirmesi: Lazer sistemlerinde lazer ışınlarının hareketini kontrol etmek için doğrusal aşamalar kullanılır.ve lazer kesimi gibi görevler için konum, işaretleme ve malzeme işleme.

4Spektroskopi: Doğrusal platform modülleri, örneklerin, dedektörlerin ve ışık kaynaklarının spektroskopik ayarlarda hareketini kolaylaştırır.Bu, çeşitli analitik ve bilimsel uygulamalar için ışık spektrumlarının kontrollü taramasına ve analizine izin verir..

5. Interferometri: Interferometrik ayarlarda, doğrusal platform modülleri, interferans kalıpları oluşturmak için gerekli kontrol edilen hareketi sağlar. Bu, mesafe gibi parametreleri ölçmek için gereklidir.,Yüksek doğrulukla yer değiştirme ve yüzey özellikleri.

6Optik Test ve Karakterizasyon: Test ve karakterizasyon süreçleri sırasında optik bileşenleri doğru bir şekilde konumlandırmak için optik testlerde doğrusal platformlar kullanılır.Bu, optik özelliklerin tutarlı ve tekrarlanabilir ölçümlerini sağlar.

7Optik Fiber Alignment: Doğrusal platform modülleri, ışığın liflerin içine ve dışına verimli bir şekilde bağlanması için optik liflerin ve fiber optik bileşenlerin hizalandırılmasına yardımcı olur.Bu telekomünikasyonda çok önemlidir., fiber-optik sensörler ve veri iletim uygulamaları.

8. Fotolitografi: Yarı iletken üretimi ve mikrofabrikasyon için fotolitografi sistemlerinde doğrusal aşamalar kullanılır.Mikrostrüktürlerin kesin şekillendirilmesine katkıda bulunur.

9Parça Genişletme ve Kolimasyon: Doğrusal hareket platformları, çeşitli optik kurulumlarda parça çapını ve kolimasyonunu ayarlamaya yardımcı olur ve optik ışınların gerektiği gibi odaklanmasını veya genişletilmesini sağlar.

10Optik Enstrümanlama: Doğrusal aşamalar, teleskoplar, mikroskoplar ve spektrometreler de dahil olmak üzere çeşitli optik enstrümanlara entegre edilmiştir.bileşenlerin kontrol altında hareket etmesini ve genel performansı artırmasını sağlamak.



Teknik parametreler:

Ürün parametresi
parametreler Performans Birimler VCAR0006-
0050-00A		 VCAR0013-
0072-00A		 VCAR0022-
0098-00A		 VCAR0033-
0099-00A		 VCAR0044-
0249-00A		 VCAR0070-
0149-00A		 VCAR0087-
0062-00A		 VCAR0140-
0150-00A		 VCAR0262-
0112-00A		 VCAR0262-
0249-00A
En yüksek itiş gücü N 6.2 13 22 33 44 70 87 140 262 262
Dayanır
itme		 N 2.6 4.2 6.6 8 11.7 27.3 21.7 42.2 111 112
Etkili darbe mm 5 7.2 9.8 9.9 24.9 14.9 6.2 15 11.2 24.9
Zirve akımı A 1.7 2.3 3.8 4.5 4.95 4 6.85 5.3 6.4 10.1
Zirve voltajı v 15.7 26.6 24.7 24.3 44.9 26.9 34.5 33.4 35.1 28.2
Sürükleyici sabit N/A 3.57 5.72 5.8 5.87 8.88 17.7 12.7 26.6 41 26
Kodlayıcı çözünürlüğü - Evet. 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.1/0.5/1 0.10.5/1 0.1/0.5/1 0.1/0.5/1 0.1/05/1
Tekrar doğruluk - Evet. 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10 1/5/10
Düzlük - Evet. K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm
Düzlük - Evet. K3/25mm K3/25mm K3/25mm K3/25mm K3/25mm (K3/25 mm) K3/25mm K3/25mm K3/25mm K3/25mm




Ürün modeli Zirve Gücü
(N)		 Sürekli Güç
25°C'de (N)		 Toplam Yükleme
(mm)		 Maksimum Voltaj
(V)		 Geri EMF Sabiti
(V/m/s)		 Bobinin ağırlığı
(g)		 Stator çapı (mm) Uzunluğu
(mm)
VCAR0001-0064-00A 0.88 0.28 6.4 6.9 0.29 3 9.5 17.7
VCAR0001-0010-00A 0.73 0.42 1 4.8 0.6 2.7 24 11.2
VCAR00025-0127-00A 2.55 0.81 12.7 11.6 0.77 .6.6 12.7 24
VCAR0006-0039-00A 6.2 1.9 3.9 6.6 1.12 7.9 20 17.2
VCAR0006-0050-00A 6.2 2.6 5 15.7 3.57 8.2 25 18.2
VCAR0007-0040-00A 7.2 2.4 4 7.5 1.88 7 14.2 23
VCAR0007-0064-00A 7.8 2.5 6.4 9.9 1.5 7.2 19.1 23.8
VCAR0007-0127-00A 7.1 2.3 12.7 12.8 1.6 11.4 19.1 27
VCAR0011-0050-00A 11.4 2.1 5 11.8 3 11.2 24 17.2
VCAR0011-0100-00A 10.5 2.9 10 43.8 3.5 20 31 26.8
VCAR0013-0030-00A 13 3.5 3 16 3.5 12 25 21
VCAR0013-0072-00A 13 4.2 7.2 26.6 5.72 16.2 26.2 24.7
VCAR0014-0250-00A 14 4.5 25 26.5 3.9 35 25.4 44.2
VCAR0015-0062-00A 15 6.5 6.2 26.2 9.75 14.8 33 25.6
VCAR0022-0098-00A 22 6.6 9.8 24.7 5.8 20 34.1 35
VCAR0022-0448-00A 22 11.4 44.8 14.3 4 52 48 75.7
VCAR0025-0630-00A 25.3 8 63 50.6 5 68 31.8 83.1
VCAR0030-0150-00A 29.4 4.73 15 40.5 7.4 27 30 31
VCAR0032-0050-00A 32 8.9 5 29.3 7.1 48 40 41.7
VCAR0033-0099-00A 33 8 9.9 24.3 5.87 23.5 36 26.7
VCAR0033-0224-00A 33 13.5 22.4 26.7 6.8 69 58 72
VCAR0035-0090-00A 35 11 9 26.4 9 33 25.4 44.3
VCAR0035-0105-00A 35 15.6 10.5 11.9 5 91 50 67
VCAR0044-0040-00A 44 16.3 4 18.3 8.9 46.5 53 21.2
VCAR0044-0059-00A 44.1 17.7 5.9 14.3 8 43 46 22
VCAR0044-0075-00A 44 13.7 7.5 16.8 7.6 38.6 31.1 35.9
VCAR0044-0249-00A 44 11.7 24.9 44.9 8.88 65.9 38.1 51.3
VCAR0070-0149-00A 70 27.3 14.9 26.9 17.7 79 43 53.7
VCAR0075-0200-00A 75 30 20 26.2 15.2 65 70 38.7
VCAR0080-0129-00A 80 35 12.9 27.7 18 149 49 53.8
VCAR0087-0062-00A 87 21.67 6.2 34.5 12.7 45.2 43.1 34.9
VCAR0087-0563-00A 87 17.5 56.3 63.4 8.1 177 72 110
VCAR0105-0164-00A 105 35.4 16.1 20.1 11.5 150 60.4 40.4
VCAR0110-0380-00A 110 37.4 38 23.2 9 150 60.4 60.4
VCAR0113-0089-00A 113 35 8.9 31 17.5 125 73 27.5
VCAR0115-0065-00A 115 30.1 6.5 35 17.3 52 40 58
VCAR0130-0310-00A 130 40 31 30.4 20.5 280 75.6 56.5
VCAR0140-0150-00A 140 42.2 15 33.4 26.6 80 53 53.7
VCAR0210-0254-00A 210 66.2 25.4 56.6 28 230 43.7 111.8
VCAR0262-0112-00A 262 111 11.2 35.1 41 285 71 64
VCAR0262-0249-00A 262 112 24.9 28.2 26 785 66 109.1
VCAR0294-0498-00A 294 56.8 49.8 114 24.5 685 93 136.9
VCAR0436-0187-00A 436 147.6 18.7 40.7 40.7 648 80.4 91
VCAR0436-0250-00A 436 167 25 31.6 37.2 775 78.4 110
VCAR0436-0373-00A 436 142.6 37.3 38 29.8 1050 76 163
VCAR0980-0249-00A 980 605 24.9 41.5 104 1426 126 134.5
VCAR1351-0310-00A 1351 376.8 31 73.5 68 1071 110 143.7




Uygulamalar:

Ses bobine motor modülünün doğrusal platformu, özellikle kısa vuruşlu kapalı döngü servo uygulamaları için uygundur.iyi bir istikrarı olan ve yüksek hızlı salınım ve ters hareket yapabilen. Basit ve güvenilir kontrol, geri dönüş cihazı gerekmez, bakımsız uzun ömürlü. Küçük boyutu nedeniyle, özellikle dar alanlar için uygundur.Ses bobine aktüatör platformu işleme pozisyonu sağlar, hız, hızlanma ve güç kontrolü. konumlandırma doğruluğu seviyesi 0.1um-0.5um'a ve hızlanma 20G'ye ulaşıyor.Elektrikli bisikletler, dronlar, robotlar, tıbbi solunum cihazları, mikroskoplar, endoskoplar ve optik projeler.Platform yapısı işlenebilir ve özelleştirilebilirFarklı uygulamalara göre, uygun doğrusal kılavuz mekanizmasını, farklı yüksek hassasiyetli doğrusal kılavuz türlerini ve diğerlerini seçin.



Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne 0

Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne 1





Hizmetlerimiz

Teknik göstergeler ve özellikler özelleştirilebilir.

Bir numune, kargo alıyor.

Satış sonrası hizmet tatmin edici.



Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne 2

Şirket Bilgisi

 Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne 3

Ambalaj ve Nakliye

 Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne 4Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne 5

Sertifikalar



Yüksek Yanıt Motor Modülleri Sahne Ses Bobini Optik Sistemler İçin Doğrusal Sahne 6



Sık Sorulan Sorular



1.Seyahat: toplam yolculuğu hesaplamak için kullanılan gerçek seyahat- Ne?değer kuvveti.



2Hareket yönü: yatay veya dikey kurulum 90 derece.



3.Yük kuvveti:cters yönde onstantkuvvetÜzerindemotor, mesela yaylar vb.



4.Yük ağırlığı: kalite kaydırıcısı da dahil olmak üzere hareketin toplam kalite kısmı



5Hareket Türü: 1.Noktadan noktaya hareket;2.Kuralın karşılıklılığı (örneğin tarama).



6Hız eğrisi: 1.Trapezoidal bir hız eğrisi;2.üçgen hız eğrisi- 3.Sinüs hızı eğrisi.

İşiniz için minnettarız!
