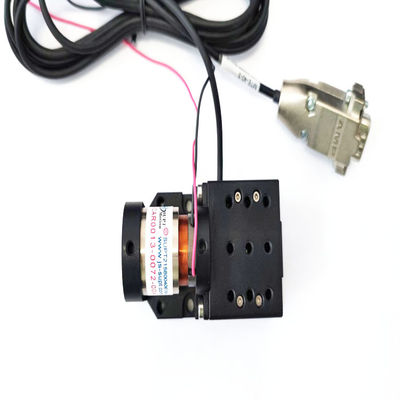

Yüksek frekanslı ses bobini motor aşaması Düşük Hızlı DC doğrusal motorlu optik aşama
| Menşe yeri | Jiangsu, Çin |
|---|---|
| Marka adı | SUPT |
| Sertifika | ISO9001 |
| Model numarası | VCAR0013-0072-00A |
| Min sipariş miktarı | ≥1 |
| Fiyat | $430.00 - $440.00/pieces |
| Ambalaj bilgileri | karton ve ahşap kutu ses bobini motoru |
| Teslim süresi | 1-5 ürün 5-7 gün sevkiyat, numuneler 3-5 gün, müzakere edilecek toplu |
| Ödeme koşulları | T/T |
| Yetenek temini | 3000 Adet/Çeyrek başına Adet ses bobini motoru |
Ücretsiz numuneler ve kuponlar için benimle iletişime geçin.
Naber:0086 18588475571
sohbet: 0086 18588475571
Skype: sales10@aixton.com
Herhangi bir endişeniz varsa, 24 saat çevrimiçi yardım sağlıyoruz.
xÜrün ayrıntıları
| Garanti | 3ay-1 yıl | Kullanımı | TEKNE, Araba, Elektrikli Bisiklet, robotlar, İHA'lar, tıbbi vantilatörler, optik, 3D baskı, mikr |
|---|---|---|---|
| Türü | Mikro Motor | tork | 30 |
| Yapı | KALICI Mıknatıs | komütasyon | fırçalamak |
| Koruma Özelliği | Tamamen Kapalı | Hız(RPM) | Değişken Hız |
| Sürekli Akım(A) | 4.3 | Verimlilik | yani 1 |
| Tepe kuvveti (N) | 13 | Maksimum hareket(mm) | 7.2 |
| ses bobini motoru(V) | 26.6 | Ağırlık rotoru(kg) | 16.2 |
| Stator çapı(mm) | 26.2 | Sürekli kuvvet(N) | 4.2 |
| Liman | Shanghai ses bobini motoru | ||
| Vurgulamak | Yüksek frekanslı ses bobini aşaması,Ses bobini aşaması düşük hız,DC doğrusal motorlu optik aşama |
||
Ürün Açıklaması
Yüksek frekanslı besleme düşük hızlı DC doğrusal motor optik doğrusal aşama
Ürün Tanımı
VCM motor kontrolörü, ses bobine motor modülünün performansını optimize etmekte hayati bir rol oynar.doğru konumlandırma ve hareket kontrolünü sağlarMotor kontrolörü ayrıca konum geri bildirimi, hareket profilleri ve özelleştirilmiş kontrol algoritmaları gibi gelişmiş özellikler de sağlayabilir ve VCM modülünün çok yönlülüğünü ve işlevselliğini artırabilir.
Çalışma prensibi:
Ses bobini motor modülü, kalıcı bir mıknatıs ve bir kablo bobinden oluşur. Elektrik akımı bobinden geçerken manyetik alan oluşturur.Bu manyetik alan kalıcı mıknatısla etkileşime girer.Akım yönünü ve büyüklüğünü kontrol ederek, kaydırma platformunun hareketi ve konumu kesin bir şekilde kontrol edilebilir.
Ses bobine motor modülleri, kaydırıcı platformlar için verimli ve hassas doğrusal hareket kontrol çözümleridir.Çeşitli endüstrilerde uygulamalar buluyorlar.VCM modülleri için motor denetleyicileri, hassas bir kontrol ve gelişmiş özellikler sağlayarak performanslarını daha da artırıyor.Ses bobine motor modülleri hareket kontrol sistemlerinin optimize edilmesinde önemli bir rol oynayabilir.
Teknik parametreler:
| Ürün parametresi | |||||||||||
| parametreler Performans | Birimler | VCARO006- 0050-O0A |
VCARO013- 0072-00A |
VCARO022- 0098-oA |
VCARO033- 0099-00A |
VCARO044- 0249-OOA |
VCARD070- 0149-oA |
VCAR0087- 0062-OOA |
VCARO140- 0150-OOA |
VCAR0262- 0112-00A |
VCAR0262- 0249-00A |
| En yüksek itiş gücü | N | 6.2 | 13 | 22 | 33 | 44 | 70 | 87 | 140 | 262 | 262 |
| Dayanır itme |
N | 2.6 | 4.2 | 6.6 | 8 | 11.7 | 27.3 | 21.7 | 42.2 | 111 | 112 |
| Etkili darbe | mm | 5 | 7.2 | 9.8 | 9.9 | 24.9 | 14.9 | 6.2 | 15 | 11.2 | 24.9 |
| Zirve akımı | A | 1.7 | 2.3 | 3.8 | 4.5 | 4.95 | 4 | 6.85 | 5.3 | 6.4 | 10.1 |
| Zirve voltajı | v | 15.7 | 26.6 | 24.7 | 24.3 | 44.9 | 26.9 | 34.5 | 33.4 | 35.1 | 28.2 |
| Sürükleyici sabit | N/A | 3.57 | 5.72 | 5.8 | 5.87 | 8.88 | 17.7 | 12.7 | 26.6 | 41 | 26 |
| Kodlayıcı çözünürlüğü | - Evet. | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.1/0.5/1 | 0.10.5/1 | 0.1/.5/1 | 10.51 | O.1/05/1 |
| Tekrar doğruluk | - Evet. | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 37021 | 1/5/1o | 37021 | 37021 |
| Düzlük | - Evet. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
| Düzlük | - Evet. | K3/25mm | K3/25mm | K3/25mm | K3/25mm | K3/25mm | (K3/25 mm) | K3/25mm | K3/25mm | K3/25mm | K3/25mm |
|
Ürün modeli |
Zirve Gücü (N) |
Sürekli Güç 25°C ((N) |
Toplam Yükleme (mm) |
Maksimum gerilim (V) |
Geri EMF Sabiti (V/m/S) |
Bobinin ağırlığı (g) |
StatorDİmameter (mm) |
Bobinin uzunluğunu girin (mm) |
| VCAR0001-0010-00A | 0.73 | 0.42 | 1 | 4.8 | 0.6 | 2.7 | 24 | 11.2 |
| VCAR0006-0039-00A | 6.2 | 1.9 | 3.9 | 6.6 | 1.12 | 7.9 | 20 | 17.2 |
| VCAR0006-0050-00A | 6.2 | 2.6 | 5 | 15.7 | 3.57 | 8.2 | 25 | 18.2 |
| VCAR0013-0072-00A | 13 | 4.2 | 7.2 | 26.6 | 5.72 | 16.2 | 26.2 | 24.7 |
| VCAR0015-0062-00A | 15 | 6.5 | 6.2 | 26.2 | 9.75 | 14.8 | 33 | 25.6 |
| VCAR0022-0098-00A | 22 | 6.5 | 9.8 | 24.7 | 5.8 | 20 | 34.1 | 35 |
| VCAR0022-0448-00A | 22 | 11.4 | 44.9 | 14.3 | 4 | 52 | 48 | 75.7 |
| VCAR0032-0050-00A | 32 | 8.9 | 5 | 29.3 | 7.1 | 51 | 40 | 41.7 |
| VCAR0033-0099-00A | 33 | 8 | 9.9 | 24.3 | 5.87 | 23.5 | 36 | 26.7 |
| VCAR0033-0224-00A | 33 | 13.5 | 22.4 | 26.7 | 6.8 | 75 | 58 | 72 |
| VCAR0035-0105-00A | 35 | 15.6 | 10.5 | 11.9 | 5 | 95 | 50 | 67 |
| VCAR0044-0040-00A | 44 | 16.3 | 4 | 18.3 | 8.9 | 45 | 53 | 21.2 |
| VCAR0044-0059-00A | 44.1 | 17.7 | 5.9 | 14.3 | 8 | 43 | 46 | 22 |
| VCAR0044-0075-00A | 44 | 13.7 | 7.5 | 16.8 | 7.6 | 38.6 | 31.1 | 35.9 |
| VCAR0044-0249-00A | 44 | 11.7 | 24.9 | 44.9 | 8.88 | 65.9 | 38.1 | 51.3 |
| VCAR0070-0149-00A | 70 | 27.3 | 14.9 | 26.9 | 17.7 | 79 | 43 | 53.7 |
| VCAR0087-0062-00A | 87 | 21.67 | 6.2 | 34.5 | 12.7 | 45.2 | 43.1 | 34.9 |
| VCAR0087-0563-00A | 87 | 17.5 | 56.3 | 63.4 | 8.1 | 170 | 72 | 110 |
| VCAR0105-0164-00A | 105 | 35.4 | 16.4 | 20.1 | 11.5 | 150 | 60.4 | 40.4 |
| VCAR0113-0089-00A | 113 | 35 | 8.9 | 31 | 17.5 | 130 | 73 | 27.5 |
| VCAR0262-0112-00A | 262 | 111 | 11.2 | 35.1 | 41 | 275 | 71 | 64 |
| VCAR0262-0249-00A | 262 | 112 | 24.9 | 28.2 | 26 | 740 | 66 | 109.1 |
| VCAR0294-0498-00A | 294 | 56.8 | 49.8 | 114 | 24.5 | 700 | 93 | 136.9 |
| VCAR0436-0187-00A | 436 | 147.6 | 18.7 | 40.7 | 40.7 | 640 | 80.4 | 91 |
| VCAR0436-0250-00A | 436 | 167 | 25 | 31.6 | 37.2 | 770 | 78.4 | 110 |
| VCAR0436-0373-00A | 436 | 142.3 | 37.3 | 38 | 29.8 | 1040 | 76 | 163 |
| VCAR0980-0249-00A | 980 | 6305 | 254.9 | 14.5 | 104 | 1390 | 126 | 134.5 |
| VCAR1351-0310-00A | 1351 | 376.8 | 3 | 73.5 | 68 | 1050 | 110 | 143.7 |
Uygulamalar:
Ses bobine motor modülü, yüksek çözünürlüklü, kısa vuruşlu, hafif ağırlıklı ve düşük gürültüye sahip doğrusal bir platformdur. Yüksek hassasiyetli, kısa menzilli, düşük gürültülü uygulamalar için idealdir.Özellikle dar alanlar için uygundur.Ses bobine motoru bobinden, mıknatıs ve tahrik mıknatısından oluşur.iyi bir istikrarı olan ve yüksek hızlı salınım ve ters hareket yapabilenBobin kontrol devresine bağlıdır ve bir akım uygulandığında, manyetik alanla etkileşime giren manyetik alan oluşturur.Mıknatısın hareket etmesine ve yapıyı çalıştırmasına neden olur.. konumlandırma doğruluğu 0.1um-0.5um ulaşır ve hızlanma 20G ulaşır. ses bobin motor modülü doğrusal platform özellikle kısa darbe ile kapalı döngü servo uygulamaları için uygundur.Ses bobini aktüatör platformu işleme pozisyonu, hız, ivme ve güç kontrolü sağlar. Ses bobini motorları yüksek çözünürlük, kısa vuruş, hafif ağırlık ve düşük gürültü avantajlarına sahiptir,Onları yüksek hassasiyet, kısa mesafe ve düşük gürültü uygulamaları için ideal hale getirir.
Hizmetlerimiz
Teknik göstergeler ve özellikler özelleştirilebilir
Tatmin edici satış sonrası hizmet
Şirket Bilgisi
Ambalaj ve Nakliye
Sertifikalar
Sık Sorulan Sorular
motor:
1.Seyahat: toplam yolculuğu hesaplamak için kullanılan gerçek seyahat- Ne?değer kuvveti.
2Hareket yönü: yatay veya dikey kurulum 90 derece.
3.Yük kuvveti:cters yönde onstantkuvvetÜzerindemotor, mesela yaylar vb.
4.Yük ağırlığı: kalite kaydırıcısı da dahil olmak üzere hareketin toplam kalite kısmı
5Hareket Türü: 1.Noktadan noktaya hareket;2.Kuralın karşılıklılığı (örneğin tarama).
6Hız eğrisi: 1.Trapezoidal bir hız eğrisi;2.üçgen hız eğrisi- 3.Sinüs hızı eğrisi.
